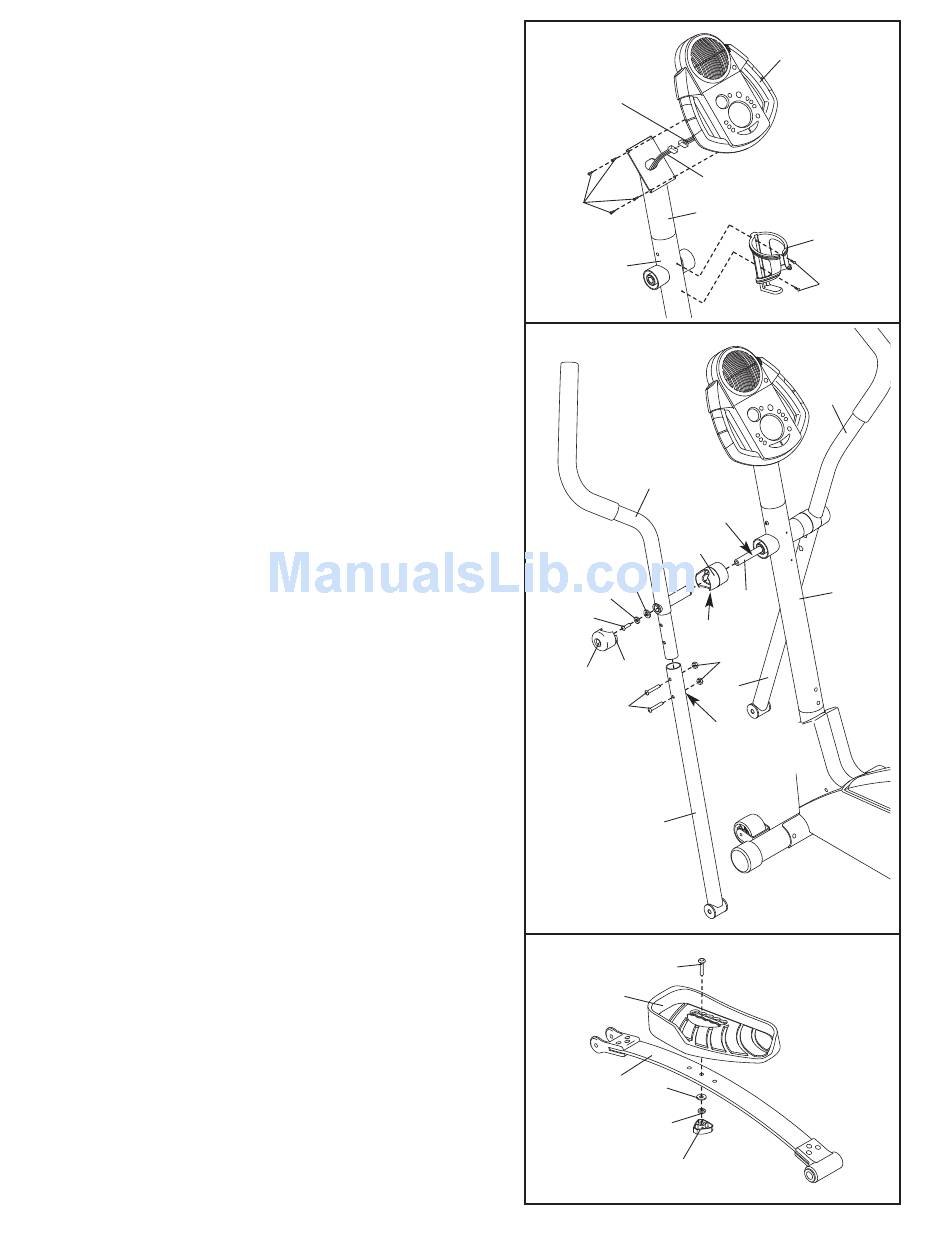

5. Podczas gdy druga osoba przytrzymuje konsolę (23)
w przedstawionej pozycji, przyłącz wiązkę przewodów
z konsoli do wiązki przedłużającej (44). Włóż nadmiar
wiązki przewodów do przedłużenia kolumny (73).
Przymocuj konsolę (23) do przedłużenia kolumny
(73) za pomocą czterech wkrętów M4 x 16mm (52).
Uważaj, aby nie przyciąć wiązek przewodów.
Przymocuj uchwyt na butelkę (65) do kolumny (2)
za pomocą dwóch wkrętów M4 x 19mm (86).
6. Odszukaj lewy uchwyt (6), oznaczony za pomocą nalepki.
Włóż lewy uchwyt w jeden z trzonków uchwytu (5);
upewnij się, że trzonek uchwytu jest tak obrócony, że
sześciokątne otwory znajdują się po wskazanej
stronie. Przymocuj lewy uchwyt do trzonka uchwytu za
pomocą dwóch śrub z łbem półkolistym M8 x 45mm
(50) i dwóch nylonowych przeciwnakrętek M8 (38).
Upewnij się, że nylonowe nakrętki zabezpieczające
znajdują się wewnątrz sześciokątnych otworów. Nie
dokręcaj jeszcze śrub z łbem półkolistym.
Włóż oś (7) w kolumnę (2) i wyśrodkuj oś. Nanieś
dość dużą ilość wskazanego smaru na oba końce osi.
Obróć element dystansowy uchwytu (47), tak aby
mała strzałka na tym elemencie była skierowana do
podłogi, a następnie nasuń element dystansowy na
pręt na lewym uchwycie (6). Następnie nasuń lewy
uchwyt
na oś (7).
Nasuń podkładkę uchwytu (55) i podkładkę falistą
(43) na śrubę pasowaną M8 x 25mm (56), po czym
dokręć śrubę pasowaną do osi (7). Następnie wciśnij
ząbki nakrywki uchwytu (46) w element dystansowy
kolumny (47).
W ten sam sposób zmontuj prawy uchwyt (8) z drugim
trzonkiem uchwytu (5).
7. Odszukaj resor lewego pedału (11), oznaczony za
pomocą nalepki. Przymocuj lewy pedał (13) do resoru
lewego pedału za pomocą śruby nośnej (80),
podkładki M10 (78), podkładki dwuczęściowej M10
(59), oraz zatyczki do pedału (81) w przedstawiony
sposób. Uwaga: lewy pedał może być zamocowany w
różny sposób dzięki pięciu pozycjom montażowym
pedału i trzem otworom w resorze pedału.
W ten sam sposób przymocuj prawy pedał (nie
przedstawiono na rysunku). Upewnij się, że oba pedały
zostały zamocowane przy wykorzystaniu tego samego
otworu i tej samej pozycji montażowej.
5
Wiązka
przewodów
52
2
6
6
43
55
56
46 Ząbki
50
7
13
11
78
7
23
44
73
65
86
8
Smar
47
7
S t r z a ł k
38
5
Otwory
sześ-
ciokątne
5
80
59
81
2
