Pro-Form 595 Hr Instrukcja Dla Użytkownika Manual page 6

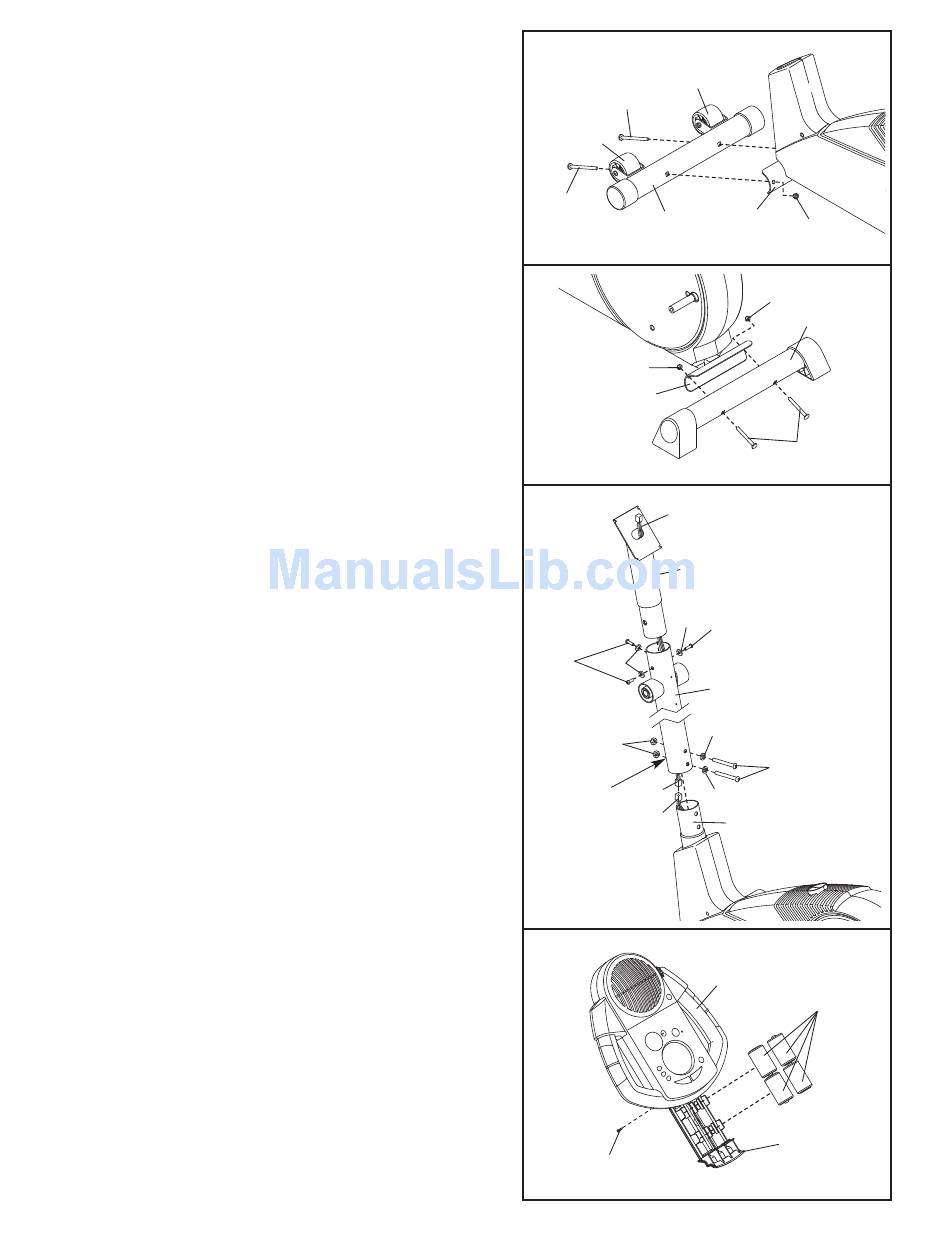

1. Odszukaj stabilizator przedni (10). W chwili, gdy druga
osoba podnosi przednią część ramy (1), przymocuj
stabilizator przedni za pomocą dwóch rub nośnych
M10 x 75mm (34) i dwóch nylonowych przeciwnakrętek
M10 (33). Upewnij się, że stabilizator przedni jest
tak obrócony, aby kółka (22) nie dotykały
podłogi.
2. Podczas gdy druga osoba podnosi tylną część ramy
(1), przymocuj stabilizator tylny (9) za pomocą dwóch
śrub nośnych M10 x 75mm (34) i dwóch nylonowych
przeciwnakrętek M10 (33).
3. Podczas gdy druga osoba przytrzymuje kolumnę (2)
w przedstawionej pozycji, przyłącz wiązkę przedłuża-
jącą (44) do wiązki przewodów (79). Ostrożnie
pociągnij górny koniec wiązki przedłużającej,
tak aby usunąć luz i wsuń kolumnę w ramę (1).
Uważaj, aby nie przyciąć wiązek przewodów.
Przymocuj kolumnę za pomocą dwóch śrub z łbem
półkulistym M10 x 72mm (84), dwóch podkładek
dwuczęściowych M10 (59) i dwóch nylonowych
przeciwnakrętek zabezpieczających M10 (33).
Poprowadź górny koniec wiązki przedłużającej (44)
przez przedłużenie kolumny (73). Przytrzymując
górny koniec wiązki przedłużającej, wł ó ż
przedłużenie kolumny w kolumnę (2). Uważaj, aby
nie przyciąć wiązki przedłużającej. Przymocuj
przedłużenie kolumny za pomocą trzech śrub
z łbem półkolistym M10 x 25mm i trzech podkładek
dwuczęściowych M10 (59). Upewnij się, że nylonowe
nakrętki zabezpieczające znajdują się wewnątrz
sześciokątnych otworów.
4. Konsola (23) zasilana jest z czterech baterii 1,5 V "D"
(nie dołączone); zalecane są baterie alkaliczne.
Wykręć wskazany wkręt z szuflady na baterie i
pociągnij szufladę, aby ją otworzyć. Włóż do szuflady
cztery baterie; upewnij się, że baterie są włożone
w kierunku zgodnym z oznaczeniami wewnątrz
szuflady. Zamknij szufladę na baterie i ponownie
przykręć wkręt. Uwaga: po prawidłowym włożeniu
baterii włączy się na chwilę wentylator.
1
34
22
34
2
33
1
3
67
59
33
Otwory
sześciokątn
44
79
4
Wkręt
6
22
1
10
33
33
9
34
Upewnij się,
44
że podczas
wykonywania
tych czynności
73
wiązki prze-
wodów (44, 79)
nie zostały
59
67 ściśnięte ani
uszkodzone.
2
59
84
59
1
23
Baterie
Szuflada
na baterie
