MONTAŻ
Do montażu potrzebne są dwie osoby.Umieść wszystkie części steppera eliptycznego z dala od innych przedmio-
tów i zdejmij wszystkie materiały pakunkowe. Nie należy wyrzucać opakowania przed zakończeniem montażu.
Do montażu będą potrzebne załączone klucze imbusowe, własny śrubokręt krzyżakowy
klucz nastawny

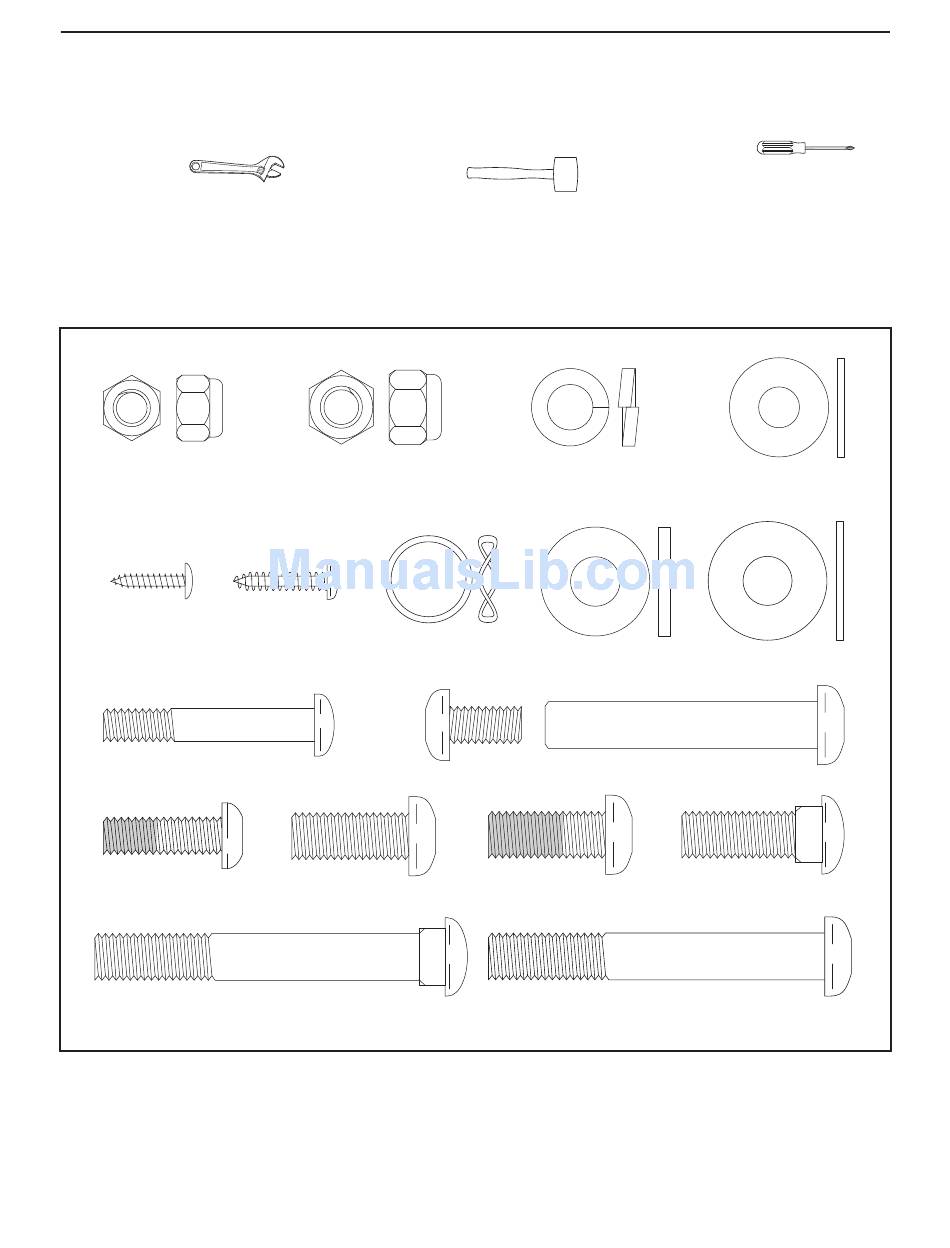

W celu identyfikacji mał ych częś ci montażowych można posł użyć się rysunkami poniżej. Numer w
nawiasie pod każdym rysunkiem to numer identyfikacyjny z LISTY CZĘŚCI na stronie 22. Liczba za
nawiasem oznacza liczbę sztuk potrzebną do montażu. Uwaga: niektóre mał e częś ci mogą być
wstępnie zmontowane z innymi. Jeś li danego elementu nie ma w torebkach z częś ciami, sprawdź ,
czy dana częś ć nie został a już zamontowana.
Nylonowa
przeciwnakrętka
M8 (38)–4
Wkręt M4 x
16mm (52)–4 19mm (86)–2
Śruba z łbem półkolistym
M8 x 45mm (50)–4
Wkręt zaślepiający
M8 x 25mm (56)–2
Śruba nośna M10 x 75mm (34)–4
oraz gumowy młotek
Nylonowa
przeciwnakrętka
M10 (33)–6
Wkręt M4 x
Podkładka
falista (43)–2
Wkręt z łbem półkolistym
M10 x 25mm (67)–3
.
Podkładka
dwuczęściowa
M10 (59)–7
Podkładka M10
(78)–2
Zestaw śrub M10 (74)–2
Wkręt zaślepiający
M10 x 27mm (40)–2
Śruba z łbem półkolistym M10 x 72mm (84)–2
5
,
Podkładka uchwytu
(55)–2
Podkładka wspornika
resoru (35)–2
Śruba nośna M10 x
30mm (80)–2
