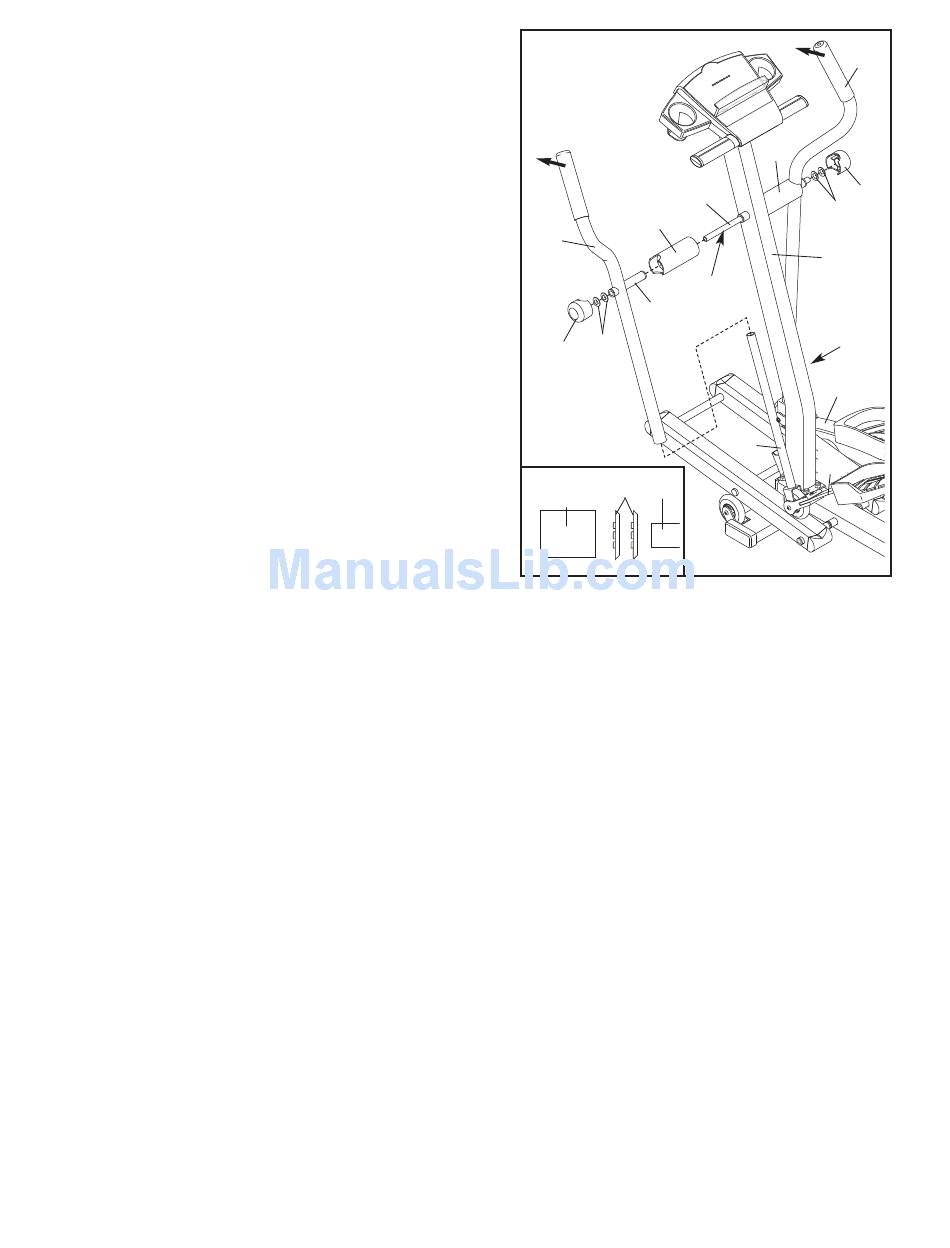

8. Schmieren Sie etwas des inbegriffenen Teflon-
Schmiermittels auf ein Papierhandtuch. Reiben Sie eine
dünne Schicht Schmiermittel auf das Chromrohr (21)
am linken und am rechten Federarm (3, 4). Dann schie-
ben Sie den linken Oberkörperarm (7), der mit einem
Aufkleber versehen ist, auf das Chromrohr am linken
Federarm. Schieben Sie den rechten Oberkörperarm
(75) auf das Chromrohr am rechten Federarm. Achten
Sie darauf, dass sich die Oberkörperarme auf den
korrekten Seiten befinden—die oberen Enden sollten
sich in die Richtung biegen, die mit den Pfeilen
gezeigt ist. Dann schieben Sie eine Achsenabdeckung
(74) auf den Pfosten an jedem Oberkörperarm.
Schmieren Sie Schmiermittel auf die Arm-Achse (19).
Führen Sie die Arm-Achse in die rechte Achsenab-
deckung (74) und in den rechten Oberkörperarm (75).
Drücken Sie die Arm-Achse in den Pfosten (2) bis sich
das linke Ende der Arm-Achse mit der linken Seite des
Pfostens gleich hoch befindet. Dann heben Sie den lin-
ken Oberkörperarm (7) hoch und führen Sie die Arm-
Achse in die linke Achsenabdeckung und in den linken
Oberkörperarm ein.
Die Arm-Achse (19) muss in der Mitte sein. Mit dem
inbegriffenen Spannring-Werkzeug drücken Sie zwei
Spannringe (15) ca. 3 mm auf jedes Ende der Arm-
Achse. Achten Sie darauf, dass die Spannringe zeich-
nungsgemäß. (Anmerkung: Es könnte eventuell helfen,
wenn eine andere Person ein Stück Holz gegen ein Ende der Armachse hält, während Sie die Spannringe
auf das andere Ende leicht anklopfen.) Drücken Sie dann je eine Achsenkappe (34) auf die Enden der
Armachsen.
9. Achten Sie darauf, dass alle Teile des Ellipsentrainer fest angezogen sind. Anmerkung: Einige teile
könnten eventuell übrig bleiben, nachdem der Aufbau fertig ist.
