NordicTrack Cxt 950 Elliptical Bedienungsanleitung page 6

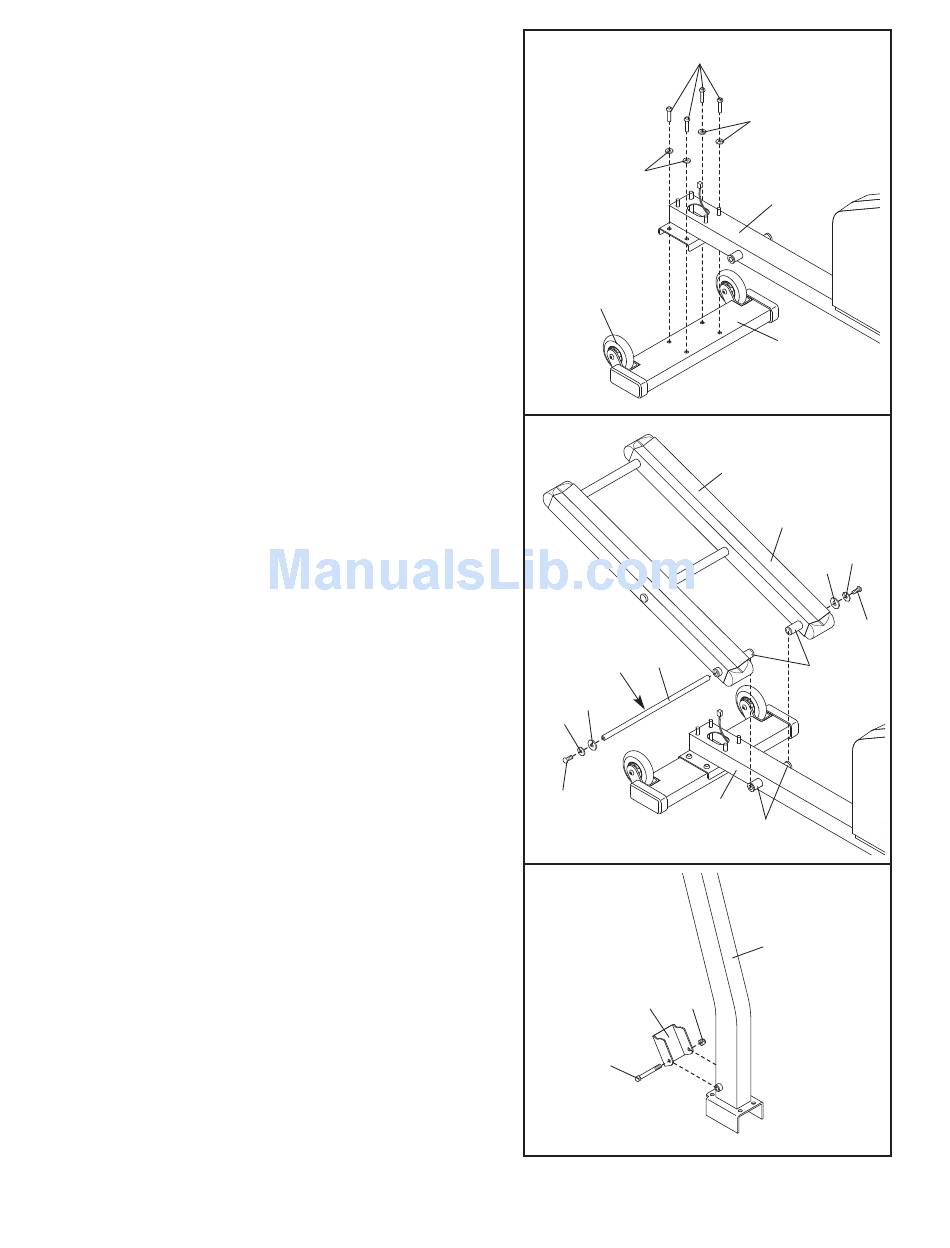

2. Befestigen Sie den vorderen Stabilisator (90) mit den
vier M10 x 43mm knopfförmigen Schrauben (97) und
vier M10 geschlitzten Unterlegscheiben (22) am
Rahmen (1). Achten Sie darauf, dass der vordere
Stabilisator so gedreht ist, dass die Stabilisatoren-
rad (45) den Boden nicht berühren.
3. Schieben Sie eine M8 geschlitzte Unterlegscheibe (58)
und eine M8 Unterlegscheibe (33) auf eine M8 x 19mm
knopfförmige Schraube (30). Schrauben Sie die Nei-
gungsachsenschraube in ein Ende der Neigungsachse
(29). Dann schmieren Sie eine kleine Menge des ein-
begriffenen Schmiermittels auf die Neigungsachse.
Richten Sie die angezeigten Röhren am Neigungsrah-
men (5) nach den Röhren an der Rahmen (1) aus.
Achten Sie darauf, dass der Neigungsrahmen so
gedreht ist, dass sich die V-förmigen Rillen oben
befinden. Führen Sie die Neigungsachse (29) durch
den Neigungsrahmen und den Rahmen. Anmerkung:
Es wäre eventuell nötig mit einem Gummihammer auf
die Neigungsachse zu klopfen, um sie einzuführen.
Schieben Sie eine M8 geschlitzte Unterlegscheibe (58)
und eine M8 Unterlegscheibe (33) auf die andere M8 x
19mm knopfförmige Schraube (30). Schrauben Sie die
knopfförmige Schraube in das offene Ende der Nei-
gungsachse (29) fest.
4. Befestigen Sie die Neigungsklammer (24) mit dem
M10 x 85mm Bolzen (25) und einer M10 Nylon-
Verschlussmutter (26) am niederen Ende des Pfostens
(2). Ziehen Sie die Nylon-Verschlussmutter nicht zu
fest an; die Neigungsmutter muss sich leicht dre-
hen können.
2
22
45
3
29
Schmieren
33
58
30
4
24
25
6
97
22
1
90
V-förmigen Rillen
5
58
33
Röhren
1
Röhren
2
26
30
