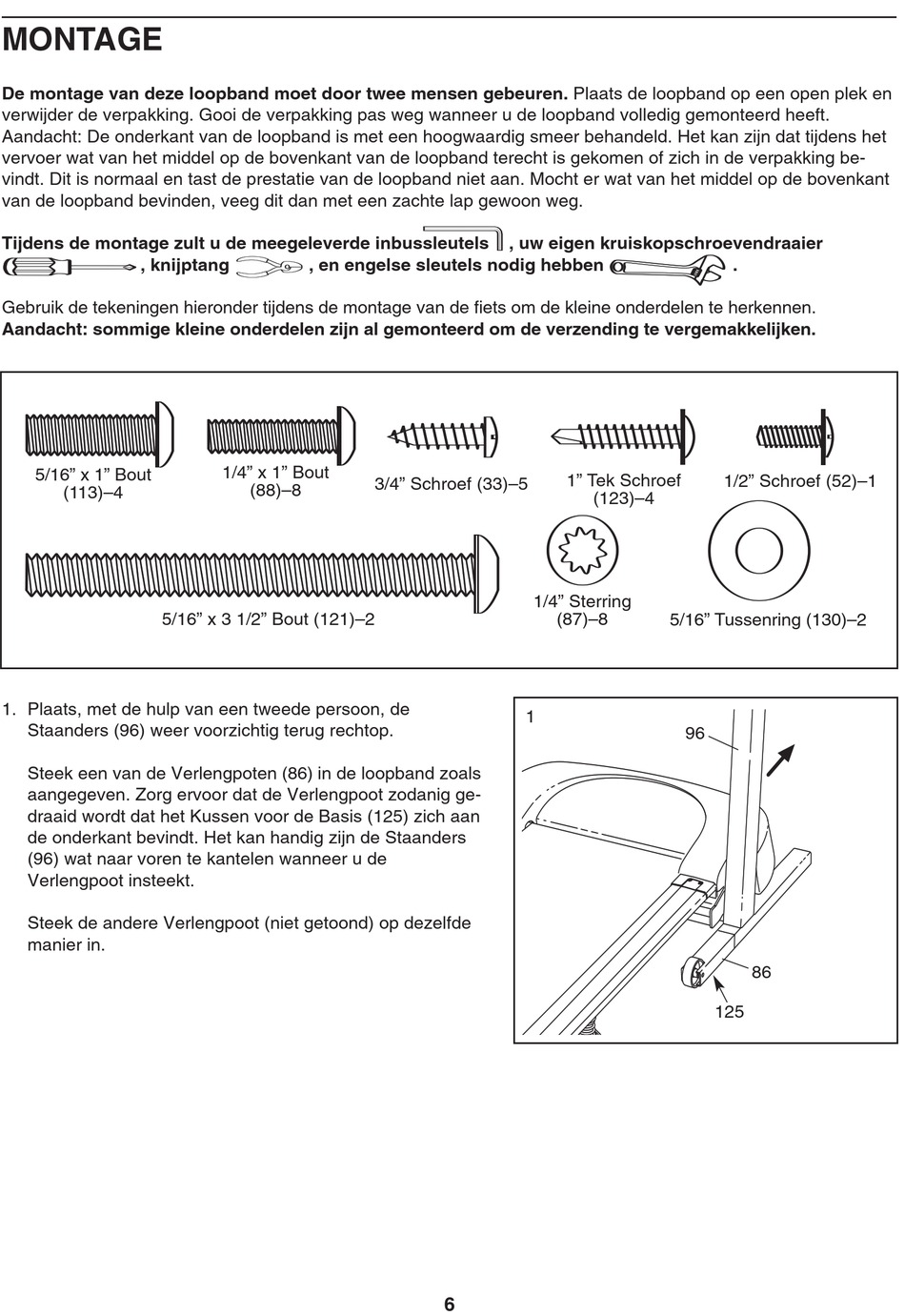

MONTAGE

De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Aandacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
1" Tek Screw
vindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant (47)–8
van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Tijdens de montage zult u de meegeleverde inbussleutels
, knijptang
Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen.
Aandacht: sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken.
5/16" x 1" Bout
(113)–4
5/16" x 3 1/2" Bout (121)–2
1. Plaats, met de hulp van een tweede persoon, de
Staanders (96) weer voorzichtig terug rechtop.
Steek een van de Verlengpoten (86) in de loopband zoals
aangegeven. Zorg ervoor dat de Verlengpoot zodanig ge-
draaid wordt dat het Kussen voor de Basis (125) zich aan
de onderkant bevindt. Het kan handig zijn de Staanders
(96) wat naar voren te kantelen wanneer u de
Verlengpoot insteekt.
Steek de andere Verlengpoot (niet getoond) op dezelfde
manier in.
Star Washer
(106)–4
Latch Screw (109)–2
, en engelse sleutels nodig hebben
1/4" x 1" Bout
3/4" Schroef (33)–5
(88)–8
1" Silver Screw (92)–2
, uw eigen kruiskopschroevendraaier
1" Tek Schroef
(123)–4
1/4" Sterring
(87)–8
1
6
.
1/2" Schroef (52)–1
5/16" Tussenring (130)–2
96
86
125
1 1/2" Screw
