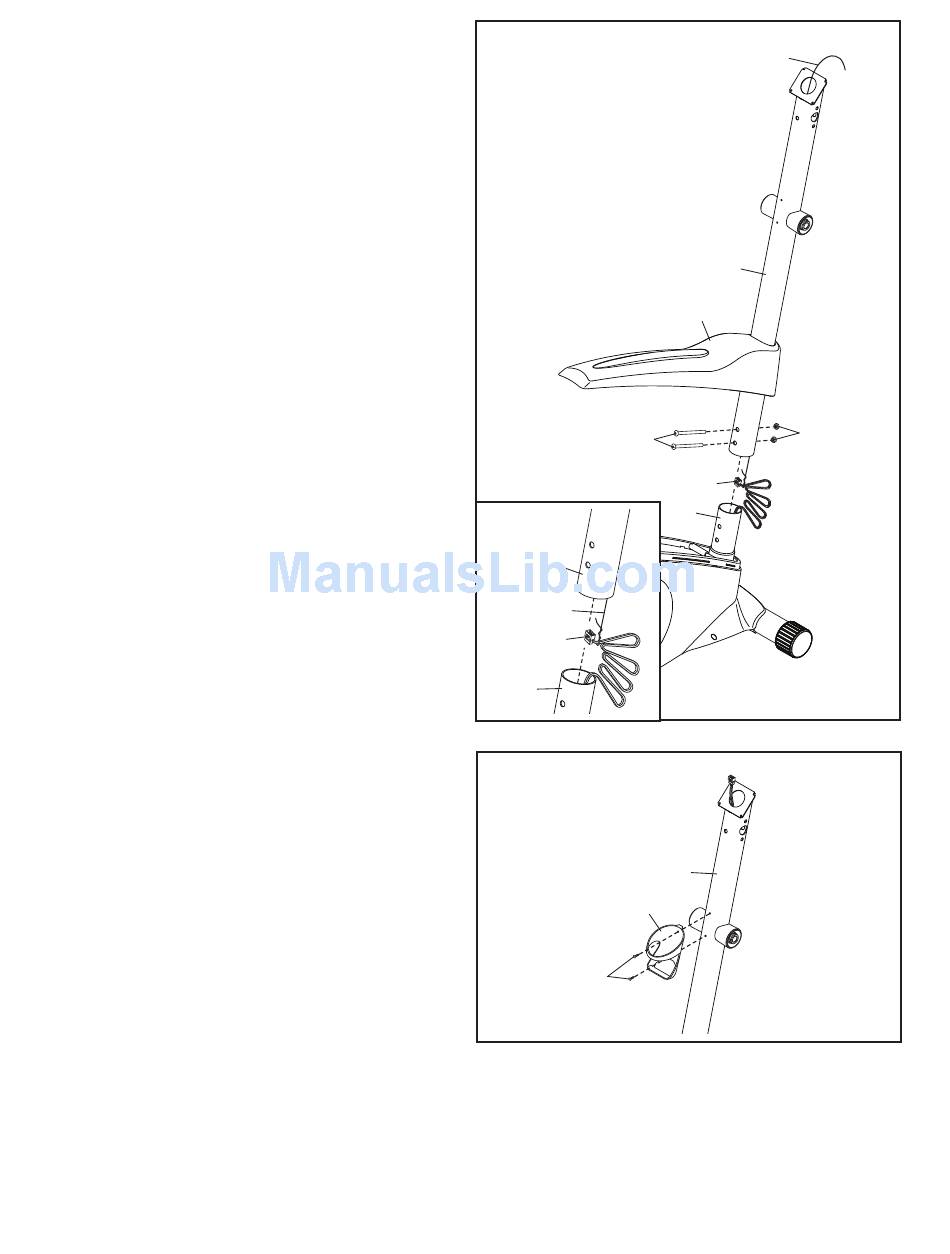

3. Draai de Staander (2) en de Bovenste Kap (41)
zoals afgebeeld. Schuif de Bovenste Kap naar
boven op de Staander.
Laat een tweede persoon de Staander (2) en
de Bovenste Kap (41) bij het Onderstel (1)
vasthouden.
Raadpleeg de inzet-tekening. Zoek naar
de draadband in de Staander (2). Maak het
onderste uiteinde van de draadband aan de
Draadharnas (73) vast. Trek vervolgens het
bovenste uiteinde van de draadband naar boven
en uit de bovenkant van de Staander.
Tip: Maak de Draaadharnas met een
draadband vast om te voorkomen dat de
Draadharnas (73) in de Staander (2) valt.
Schuif de Staander (2) op het Onderstel (1).
Tip: Zorg ervoor dat de Draadharnas (73)
niet bekneld raakt. Maak de Staander (2) vast
met twee M10 x 73mm Bouten (7) en twee M10
Borgmoeren (33). Draai de Bouten nog niet
vast.
Schuif de Bovenste Kap (41) naar beneden op
het Onderstel (1). Druk de Bovenste Kap nog
niet op zijn plaats.
4. Maak de Houder van de Waterfles (29) aan
de Staander (2) vast met twee M4 x 16mm
Zelftappers (52).
3
Laat de Draadharnas
(73) niet bekneld raken
7
2
Draadband
73
1
4
29
52
7
Draadband
2
41
33
73
1
2
