M S-7160 ATX M ainboard
CPU & Kühler Einbau
Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU
einen Kühlkörper mit aktiven Prozessorlüfter anbringen, um Überhitzung
zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem
Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren,
b ev or S i e I h r e n C o m p u t e r an s c h a l t e n . Ve r g e s s e n S i e n i c h t , et was
Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler
installieren, um eine bessere Kühlung zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu
installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

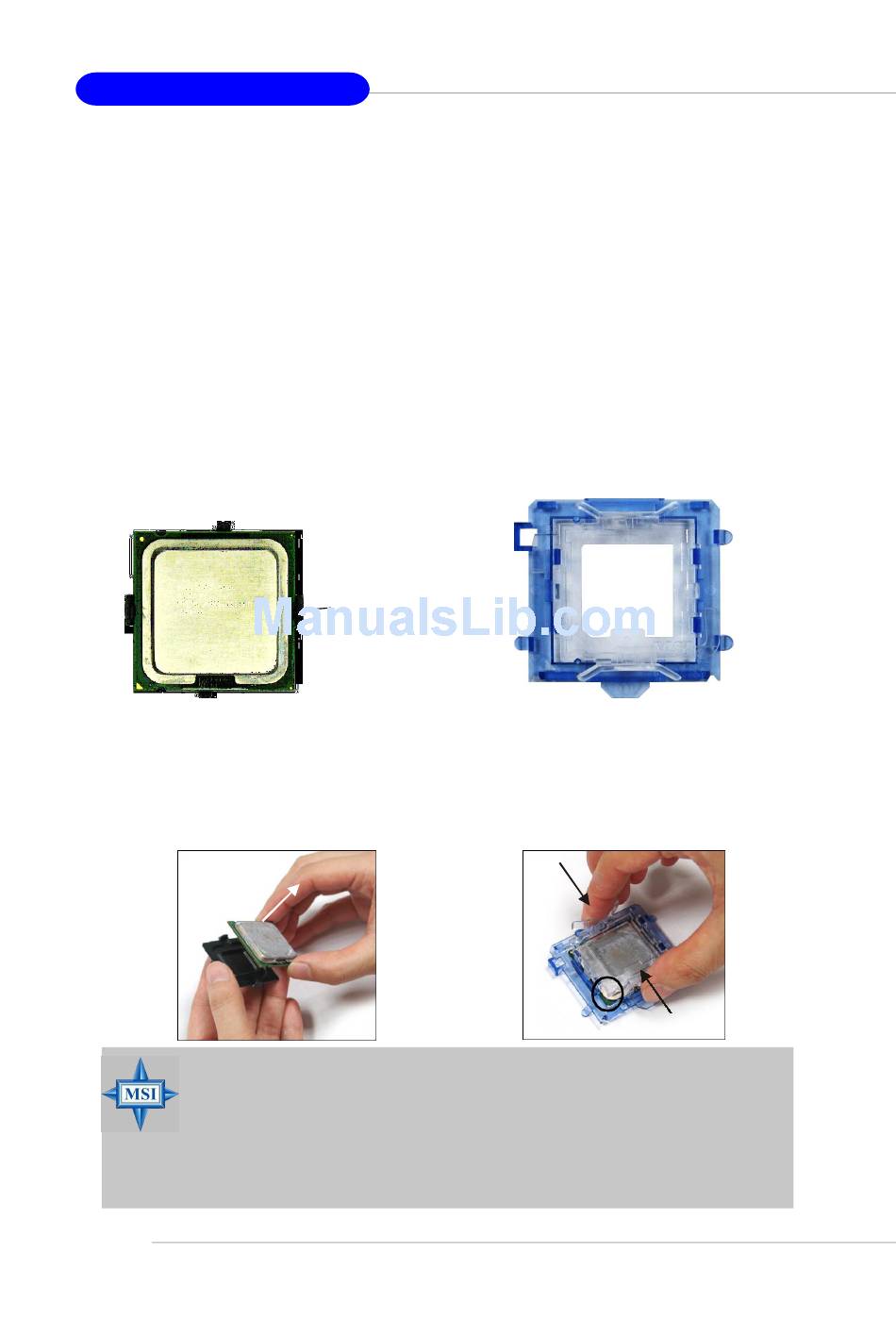

1. Die CPU verfügt über eine Abdeckung
auf d er A ns c hl u s sf l äc h e an der
Unterseite, um die Kontakte der CPU
vor Schaden zu bewahren. Drehen Sie
sie bis die Markierung am Pin 1 (das
gelbe Dreieck) sich in der linken unteren
Ecke befindet.
3. Bitte verwenden Sie 2 Hände, um die
Abdeckung der Kontaktfläche (sofern
vorhanden) zu entfernen. Bitte achten
Sie darauf , die Kontakte nic ht zu
berühren.
MSI weist darauf hin...
1. Stellen Sie sicher, dass Ihr CPU Kühler fest eingebaut ist, bevor Sie
Ihr System anschalten.
2. Berühren Sie die Pins des CPU Sock els nicht, um Schaden zu
vermeiden.
3. Sie Verfügbarkeit der Abdeckung der Abschlussfläche hängt von der
Verpackung Ihrer CPU ab.
G - 12
2. E n t n e h m e n
Abdeckung
d e r
Unterseite
4. Richten Sie die zwei Markierungen
am Pin 1 (die Dreiecke auf CPU und
CPU Clip), und verwenden Sie den
CPU Clip um die CPU aufzunehmen,
indem Sie die Klammern an beiden
Seiten zur Mitte hin drücken, wie die
Pfeile es anzeigen.
S i e b i t t e d e n
mitgelieferten CPU Clip und drehen
Sie Ihn in die gleiche Ausrichtung
wie die CPU (Markierung Pin 1 in der
linken unteren Ecke).
