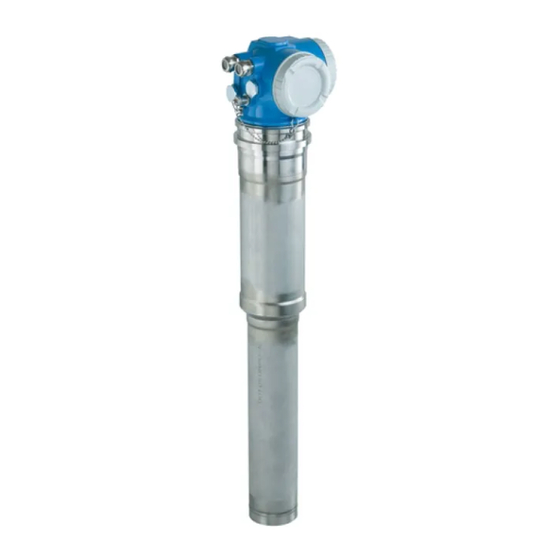

Endress+Hauser Gammapilot M FMG60 Manual

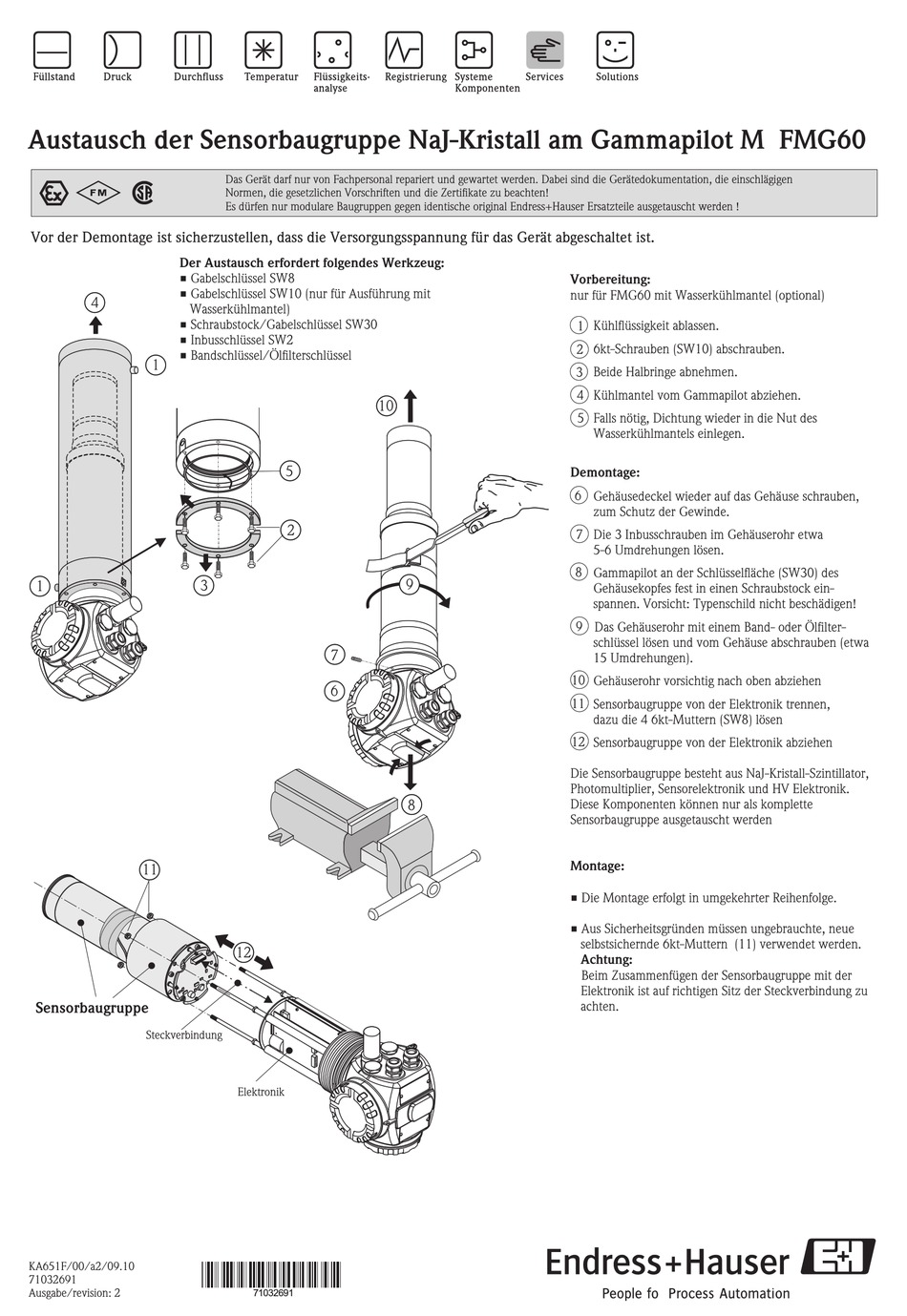

Austausch der Sensorbaugruppe NaJ-Kristall am Gammapilot M FMG60
0 2 1
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
Der Austausch erfordert folgendes Werkzeug:
• Gabelschlüssel SW8
• Gabelschlüssel SW10 (nur für Ausführung mit
4
Wasserkühlmantel)
• Schraubstock/Gabelschlüssel SW30
• Inbusschlüssel SW2
• Bandschlüssel/Ölfilterschlüssel
1
1
11
Sensorbaugruppe
Steckverbindung
KA651F/00/a2/09.10
71032691
Ausgabe/revision: 2
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen
Normen, die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Es dürfen nur modulare Baugruppen gegen identische original Endress+Hauser Ersatzteile ausgetauscht werden !
5
2
3
7
6
12
Elektronik
71032691
10
9
8
Vorbereitung:
nur für FMG60 mit Wasserkühlmantel (optional)
1 Kühlflüssigkeit ablassen.
6kt-Schrauben (SW10) abschrauben.
2
3 Beide Halbringe abnehmen.
4 Kühlmantel vom Gammapilot abziehen.
5 Falls nötig, Dichtung wieder in die Nut des
Wasserkühlmantels einlegen.
Demontage:
6 Gehäusedeckel wieder auf das Gehäuse schrauben,
zum Schutz der Gewinde.
7 Die 3 Inbusschrauben im Gehäuserohr etwa
5-6 Umdrehungen lösen.
8 Gamma pilot an der Schlüsselfläche (SW30) des
Gehäusekopfes fest in einen Schraubstock ein-
spannen. Vorsicht: Typenschild nicht beschädigen!
9 Das Gehäuserohr mit einem Band- oder Ölfilter-
schlüssel lösen und vom Gehäuse abschrauben (etwa
15 Umdrehungen).
10
Gehäuserohr vorsichtig nach oben abziehen
11
Sensorbaugruppe von der Elektronik trennen,
dazu die 4 6kt-Muttern (SW8) lösen
12
Sensorbaugruppe von der Elektronik abziehen
Die Sensorbaugruppe besteht aus NaJ-Kristall-Szintillator,
Photomultiplier, Sensorelektronik und HV Elektronik.
Diese Komponenten können nur als komplette
Sensorbaugruppe ausgetauscht werden
Montage:
• Die Montage erfolgt in umgekehrter Reihenfolge.
• Aus Sicherheitsgründen müssen ungebrauchte, neue
selbstsichernde 6kt-Muttern (11) verwendet werden.
Achtung:
Beim Zusammenfügen der Sensorbaugruppe mit der
Elektronik ist auf richtigen Sitz der Steckverbindung zu
achten.
