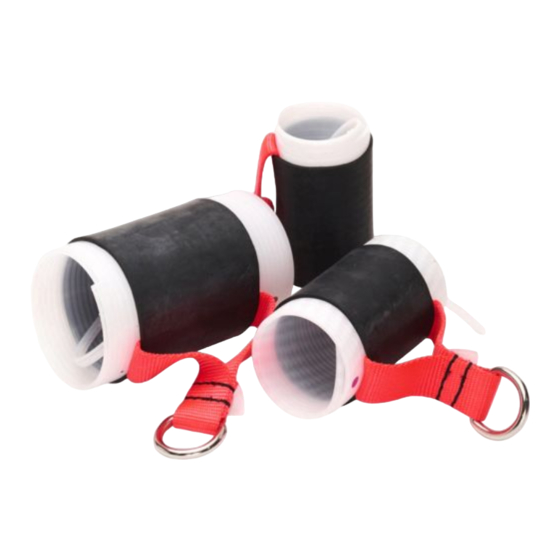

COLD SHRINK TOOL
ATTACHMENTS
Part # 42107, 42108, 42109
Instruction
Manual
US Patent No. 9,402,457, 9,339,100, & D676,311
Candian Patent No. 2,878,179
Do not throw instructions away.
Read and understand instructions before
using this equipment.
