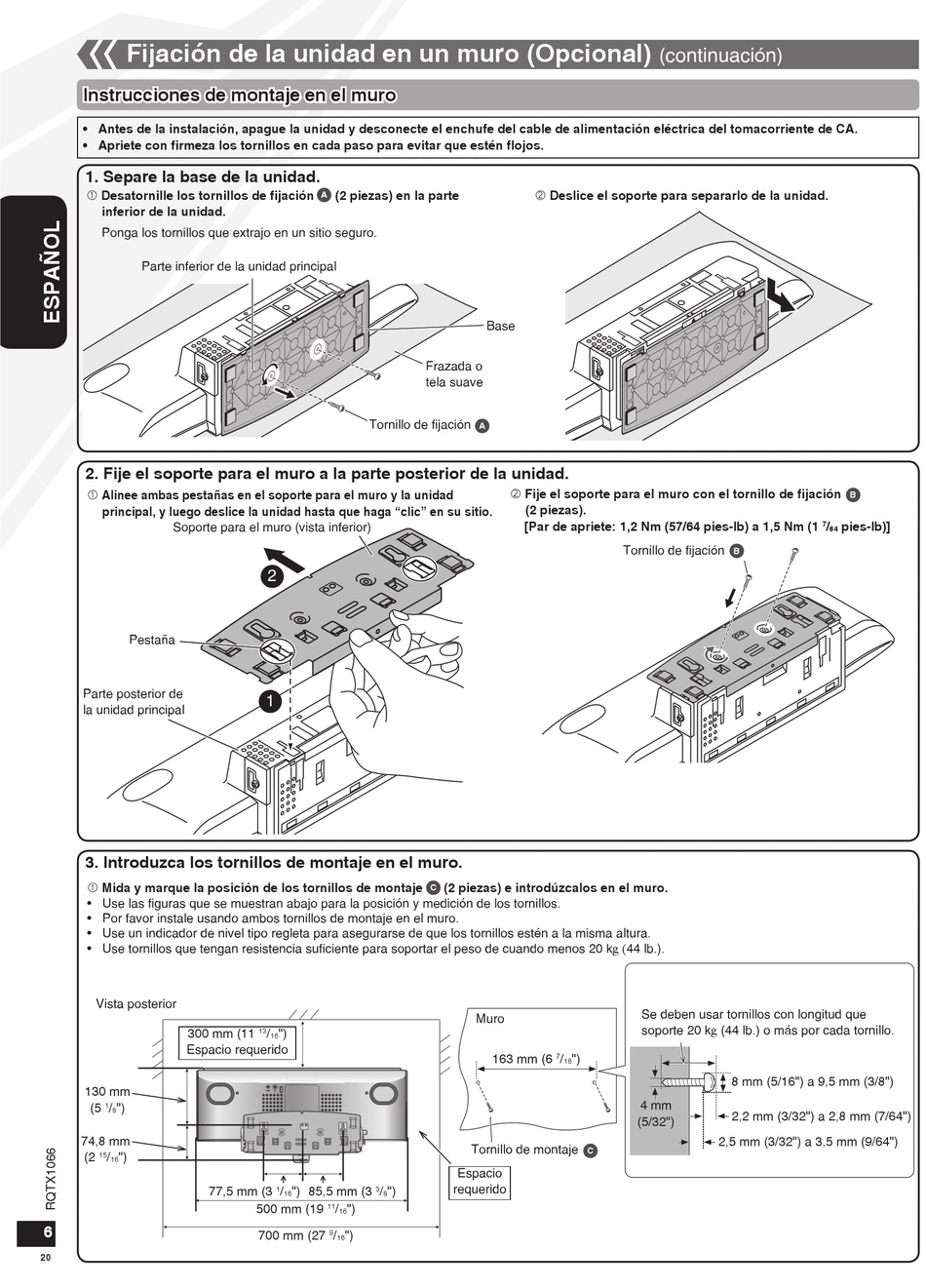

Fijación de la unidad en un muro (Opcional)
Instrucciones de montaje en el muro
• Antes de la instalación, apague la unidad y desconecte el enchufe del cable de alimentación eléctrica del tomacorriente de CA.
• Apriete con firmeza los tornillos en cada paso para evitar que estén flojos.
1. Separe la base de la unidad.
 Desatornille los tornillos de fijación
inferior de la unidad.
Ponga los tornillos que extrajo en un sitio seguro.
Parte inferior de la unidad principal
2. Fije el soporte para el muro a la parte posterior de la unidad.
 Alinee ambas pestañas en el soporte para el muro y la unidad
principal, y luego deslice la unidad hasta que haga "clic" en su sitio.
Soporte para el muro (vista inferior)
Pestaña
Parte posterior de
la unidad principal
3. Introduzca los tornillos de montaje en el muro.
 Mida y marque la posición de los tornillos de montaje
• Use las figuras que se muestran abajo para la posición y medición de los tornillos.
• Por favor instale usando ambos tornillos de montaje en el muro.
• Use un indicador de nivel tipo regleta para asegurarse de que los tornillos estén a la misma altura.
Use tornillos que tengan resistencia suficiente para soportar el peso de cuando menos 20 kg (44 lb.).
•
Vista posterior
300 mm (11
Espacio requerido
130 mm
(5 / ")
1
8
74,8 mm
(2 / ")
15
16
77,5 mm (3
6
20
(2 piezas) en la parte
A
Frazada o
tela suave
Tornillo de fijación
2
1
C
/ ")
13
16
AUX
/ ") 85,5 mm (3 / ")
1 3
16 8
500 mm (19 / ")
11
16
700 mm (27 / ")
9
16
 Deslice el soporte para separarlo de la unidad.
Base
A
 Fije el soporte para el muro con el tornillo de fijación
(2 piezas).
[Par de apriete: 1,2 Nm (57/64 pies-lb) a 1,5 Nm (1
Tornillo de fijación
(2 piezas) e introdúzcalos en el muro.
Muro
163 mm (6 7 / ")
16
Tornillo de montaje
C
Espacio
requerido
(continuación)
7
B
Se deben usar tornillos con longitud que
soporte 20 kg (44 lb.) o más por cada tornillo.
8 mm (5/16") a 9,5 mm (3/8")
4 mm
2,2 mm (3/32") a 2,8 mm (7/64")
(5/32")
2,5 mm (3/32") a 3,5 mm (9/64")
B
/ pies-lb)]
64
6 7
