Podłączenie elektryczne
2. Zdejmij izolację z kabla przyłączeniowego.
• Długość zdjętej izolacji: 8 mm
Momenty dokręcenia
Aby uniknąć uszkodzeń i nieprawidłowych kontaktów, dokręcaj zaciski przyłączeniowe
WSKAZÓWKA!
momentem równym 1,2 – 1,4 Nm.
CH1
M
~
L N 1 2 3 L N
A

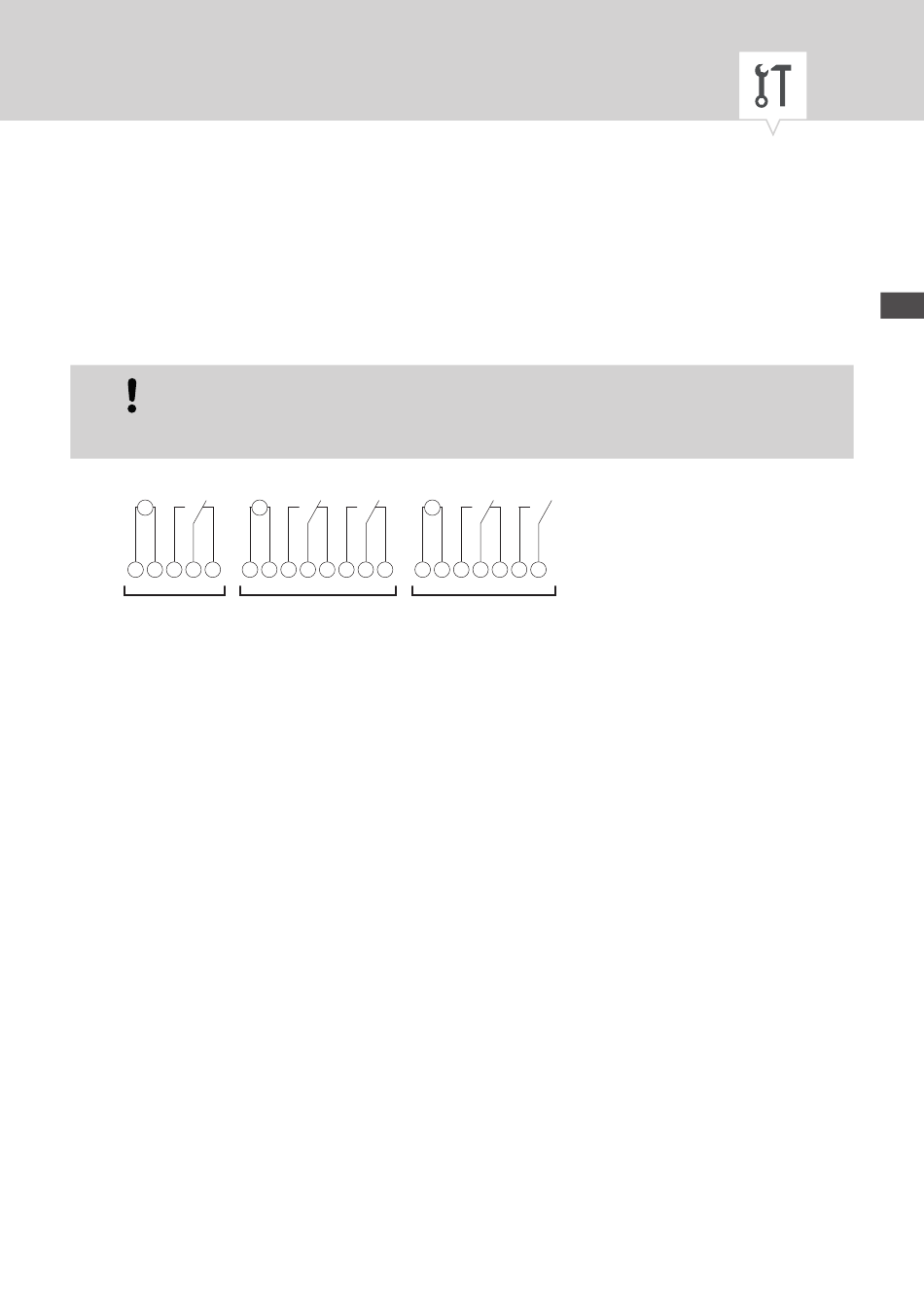

Rys. 5: Schemat połączeń
A 110 – 230 V 1-kanałowy zegar sterujący rozdzielacza
B 110 – 230 V 2-kanałowy zegar sterujący rozdzielacza
C Zegar sterujący rozdzielacza 12/24 V
3. Podłącz zegar sterujący rozdzielacza zgodnie ze schematem połączeń (Rys. 5/A), (Rys. 5/B) lub
(Rys. 5/C).
CH1 CH2
M M
~ ~
~+ ~-
1 2 3 5 6 7
B
CH1 CH2
1 2 3 5 6
C
PL
