Ligação elétrica
2. Decapar os cabos de ligação.
• Comprimento da decapagem: 8 mm
Binários de aperto
Para evitar danos e falhas de contacto, aparafusar os bornes de conexão com um binário de
INDICAÇÃO!
1,2 – 1,4 Nm.
CH1
M M
~ ~
L N 1 2 3 L N
A

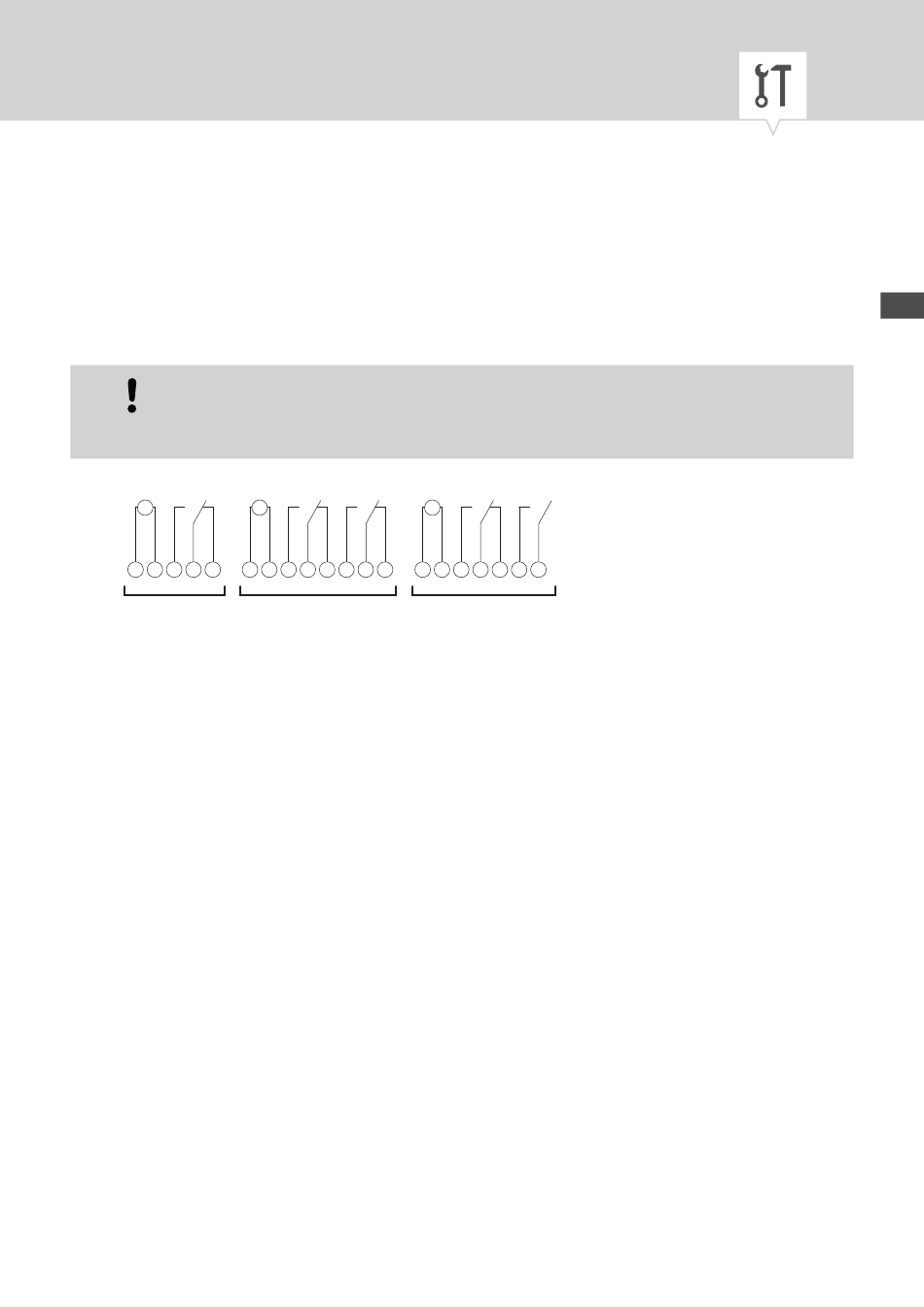

Fig. 5: Esquema de ligação
A Temporizador do distribuidor com 1 canal 110 – 230 V
B Temporizador do distribuidor com 2 canais 110 – 230 V
C Temporizador do distribuidor de 12/24 V
3. Ligar o temporizador do distribuidor conforme o esquema de ligação (Fig. 5/A), (Fig. 5/B) ou
(Fig. 5/C).
CH1 CH2
M
~
~+ ~-
1 2 3 5 6 7 1 2
B
CH1 CH2
3 5 6
C
PT
