Yleistä

Rakenne ja toiminta

2
1
8

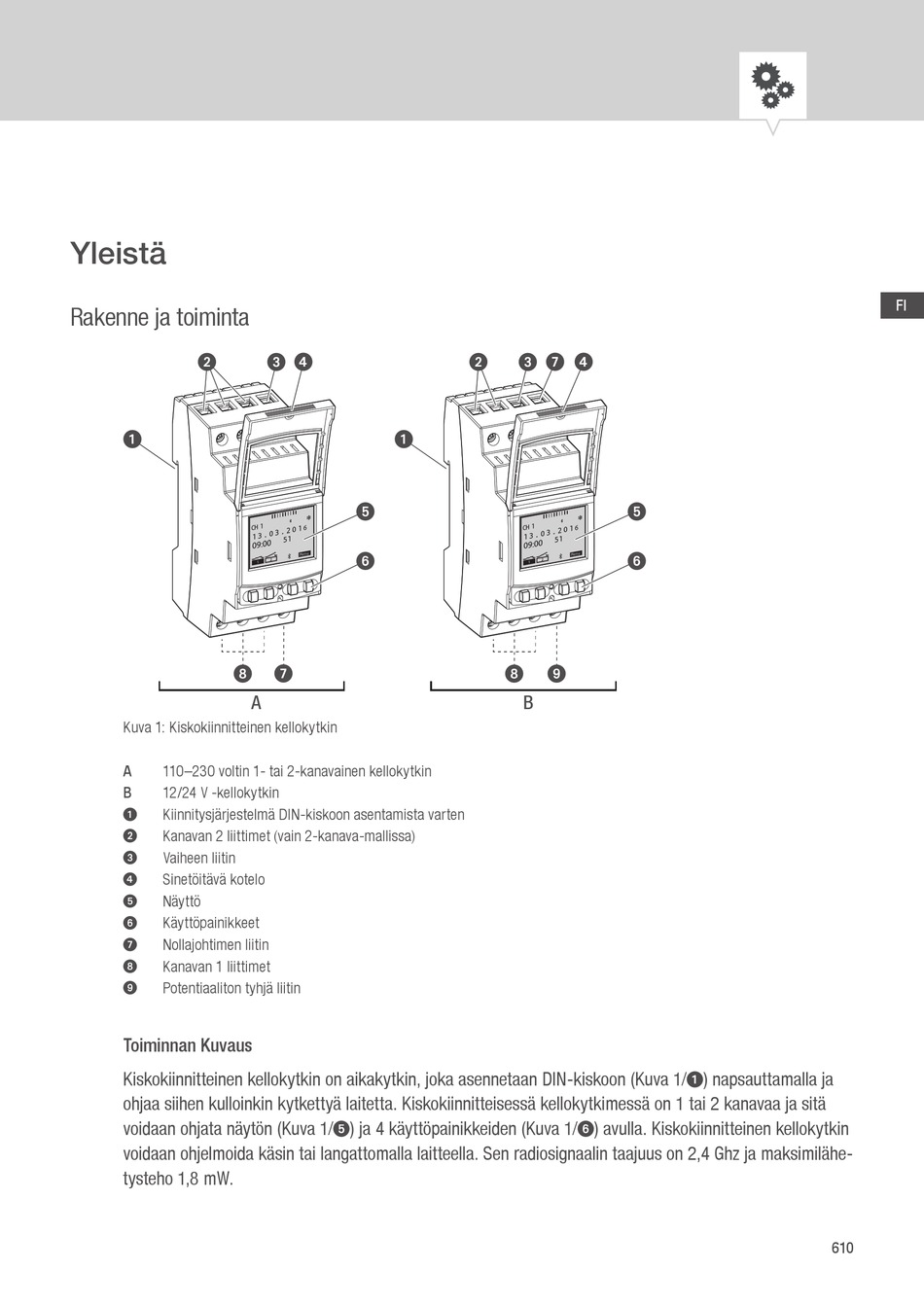

Kuva 1: Kiskokiinnitteinen kellokytkin
A 110–230 voltin 1- tai 2-kanavainen kellokytkin
B
12/24 V -kellokytkin
Kiinnitysjärjestelmä DIN-kiskoon asentamista varten
1
Kanavan 2 liittimet (vain 2-kanava-mallissa)
2
Vaiheen liitin
3
Sinetöitävä kotelo
4
Näyttö
5
Käyttöpainikkeet
6
Nollajohtimen liitin
7
Kanavan 1 liittimet
8
Potentiaaliton tyhjä liitin
9
Toiminnan Kuvaus
Kiskokiinnitteinen kellokytkin on aikakytkin, joka asennetaan DIN-kiskoon (Kuva 1/
ohjaa siihen kulloinkin kytkettyä laitetta. Kiskokiinnitteisessä kellokytkimessä on 1 tai 2 kanavaa ja sitä
voidaan ohjata näytön (Kuva 1/
voidaan ohjelmoida käsin tai langattomalla laitteella. Sen radiosignaalin taajuus on 2,4 Ghz ja maksimilähe-
tysteho 1,8 mW.
