Elektrisch aansluiten
2. De aansluitkabels strippen.
• Striplengte: 8 mm
Aanhaalmomenten
Om beschadiging en slechte contacten te voorkomen, de aansluitklemmen met een moment
AANWIJZING!
van 1,2 – 1,4 Nm vastschroeven.
CH1
M M
~ ~
L N 1 2 3 L N
A

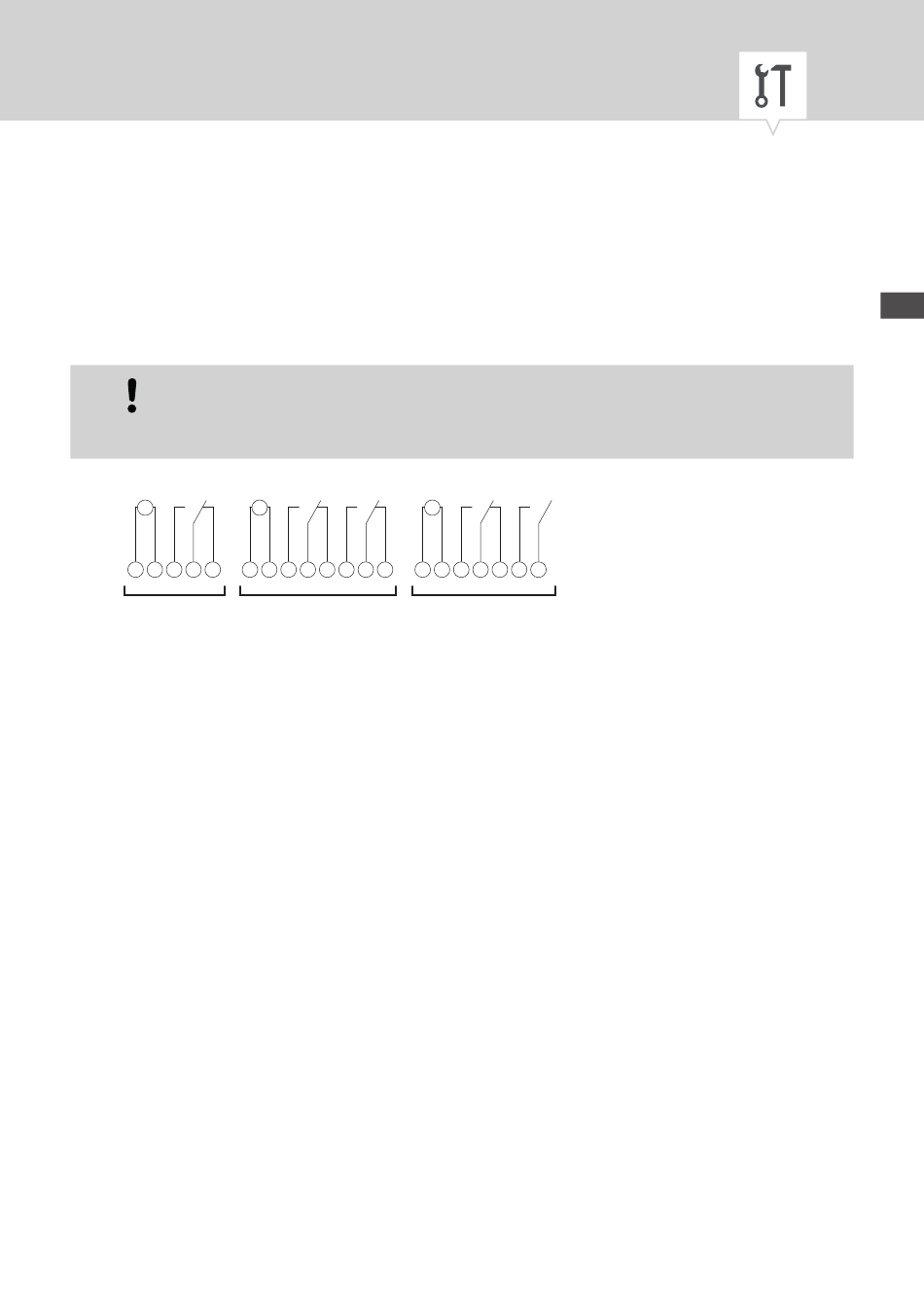

Afb. 5: Schakelschema
A 110 – 230 V 1-kanaal-verdeelkast-schakelklok
B 110 – 230 V 2-kanaals-verdeelkast-schakelklok
C 12/24-V-verdeelkast-schakelklok
3. Verdeelkast-schakelklok volgens schakelschema (Afb. 5/A), (Afb. 5/B) of (Afb. 5/C) aansluiten.
CH1 CH2
M
~
~+ ~-
1 2 3 5 6 7 1 2
B
CH1 CH2
3 5 6
C
