Elektrické připojení
2. Připojovací kabely odizolujte.
• Délka odizolování: 8 mm
Utahovací momenty
K zamezení poškození a chybnému kontaktu přišroubujte připojovací svorky utahovacím
UPOZORNĚNÍ!
momentem 1,2 – 1,4 Nm.
CH1
M M
~ ~
L N 1 2 3 L N
A

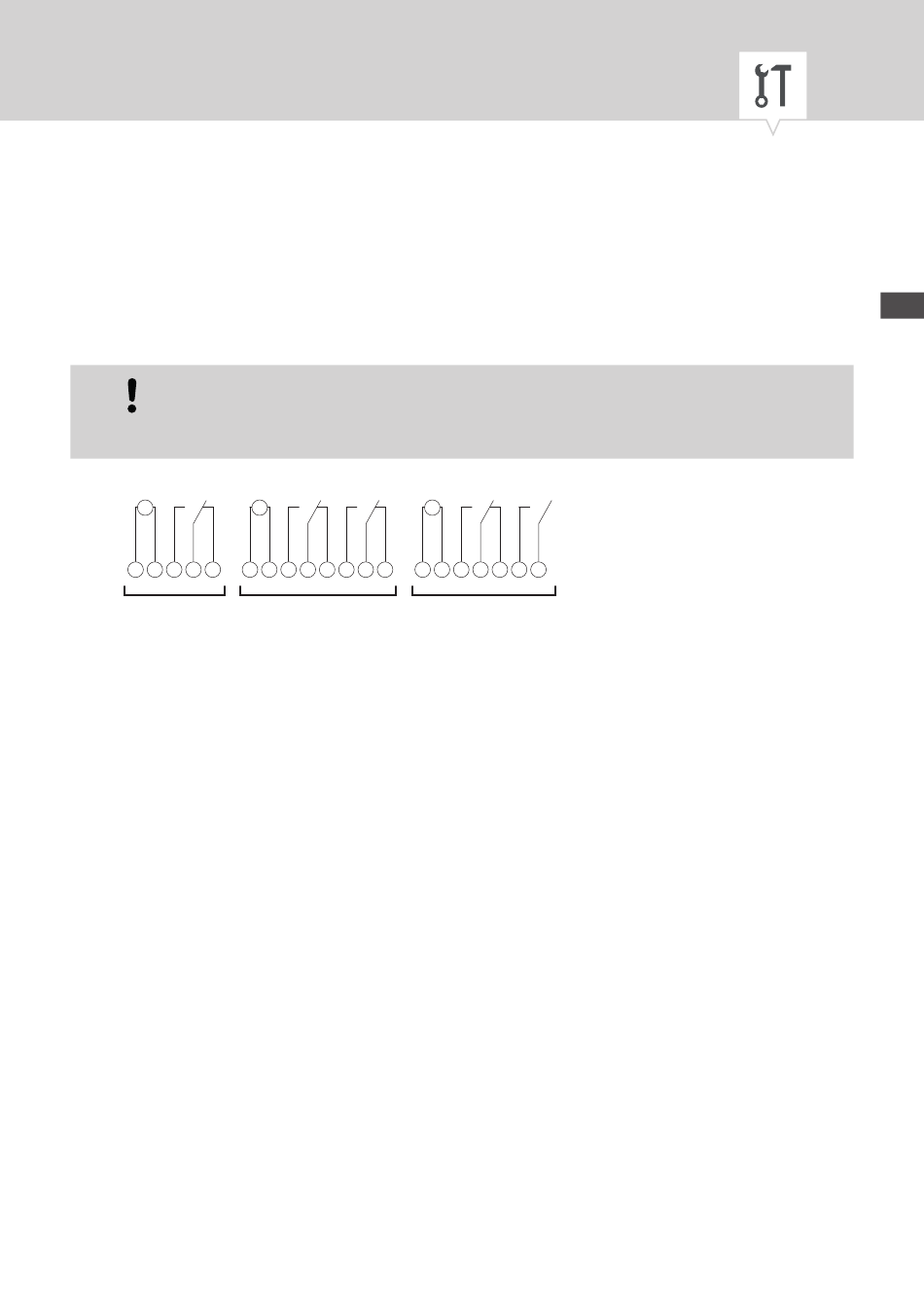

Obr. 5: Schéma zapojení
A Jednokanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
B Dvoukanálové spínací hodiny pro montáž do rozvaděče 110 – 230 V
C Spínací hodiny pro montáž do rozvaděče 12/24 V
3. Spínací hodiny pro montáž do rozvaděče připojte podle schématu zapojení (Obr. 5/A), (Obr. 5/B) nebo
(Obr. 5/C).
CH1 CH2
M
~
~+ ~-
1 2 3 5 6 7 1 2
B
CH1 CH2
3 5 6
C
CS
