Riello BS1 Installation, Use And Maintenance Instructions

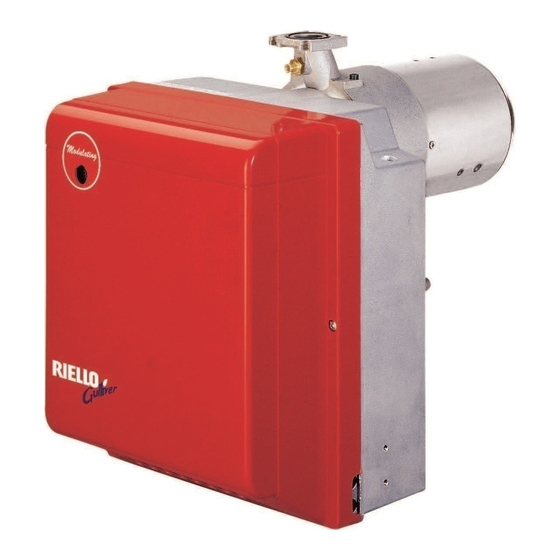

Forced draught gas burners
Hide thumbs
Also See for BS1:
- Installation, use and maintenance instructions (48 pages) ,
- Installation, use and maintenance instructions (52 pages) ,
- Installation, use and maintenance instructions (68 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Installation, use and maintenance instructions
Instrucciones de instalación, uso y mantenimiento
Forced draught gas burners
GB
Quemadores de gas con aire soplado
E
One stage operation
Funcionamiento a 1 llama
CODE - CÓDIGO
3761158
3761258
20052601
3761316 - 3761358
20052611
3761416 - 3761458
20052612
MODEL - MODELO
BS1
BS2
BS2
BS3
BS3
BS4
BS4
TIPO - TYPE
911T1
912T1
912T1
913T1
913T1
914T1
914T1
20136130 (2) - 05/2018
