INSTALLATION DES GARNITURES
LATÉRALES
Les garnitures latérales permettent de masquer l'espace
entre le réfrigérateur et les armoires adjacentes.
Une garniture est fixée par ruban adhésif à l'intérieur
du réfrigérateur. Installer chaque garniture sur le côté
du réfrigérateur auquel elle est fixée.
1.
Retirer le ruban fixant les pièces de garniture sur les
côtés du réfrigérateur. Conserver les garnitures à part.
IMPORTANT : Pour les installations comprenant des
panneaux de bois personnalisés avec un écart de
1/8 po uniquement, le renflement sur la tranche de
la garniture entravera l'installation des panneaux.
Retirer le renflement de la tranche de la garniture
et le jeter. Voir l'illustration avec vue du dessus plus
loin dans cette section.
2.

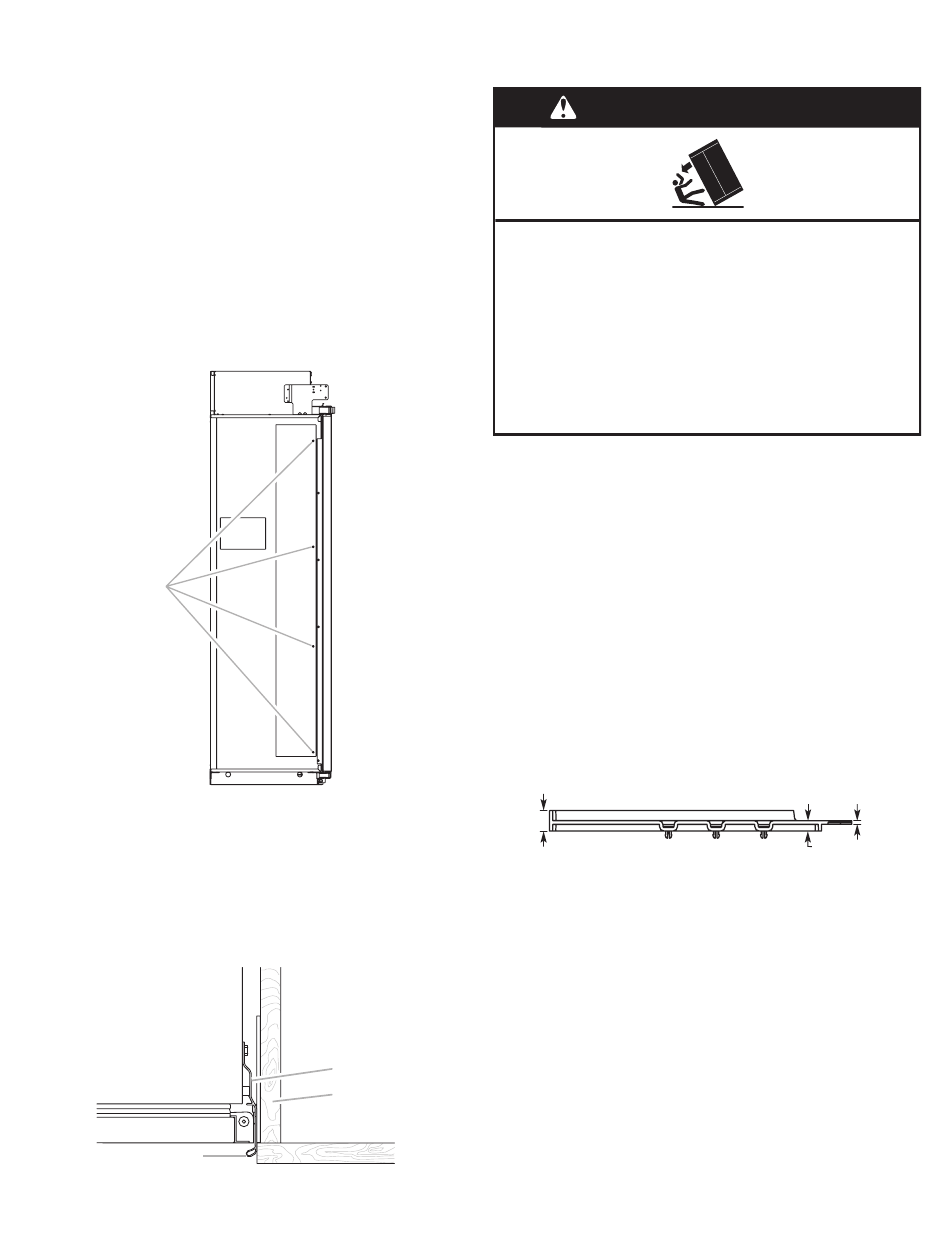

Retirer les quatre vis du côté de la caisse du réfrigérateur.
A
A. Vis de garniture latérale
3.
En utilisant les trous d'origine et les vis retirées à l'étape 2,
fixer la garniture latérale à la caisse du réfrigérateur.
REMARQUE : Veiller à fixer chaque garniture sur le
côté de la caisse du réfrigérateur d'où elle a été retirée.
Le bord de forme ampoule doit être orienté vers l'avant
avec l'encoche située au sommet, comme indiqué.
VUE DE DESSUS
C
D
A. Garniture latérale
B. Armoire adjacente
34
A
B
C. Porte
D. Bord en forme d'ampoule
DÉPLACEMENT DU RÉFRIGÉRATEUR
À SON EMPLACEMENT DÉFINITIF
AVERTISSEMENT
Risque de basculement
Le réfrigérateur est lourd au sommet et bascule
facilement lorsqu'il n'est pas complètement installé.
Garder les portes fermées avec un ruban adhésif
jusqu'à l'installation complète du réfrigérateur.
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de ces instructions peut causer un
décès ou une blessure grave.
IMPORTANT :
Une installation en affleurement n'est PAS possible
avec une ouverture de 24 po (60,9 cm) de profondeur.
Avant de déplacer le réfrigérateur, vérifier que les
pieds sont relevés (aucun contact avec le plancher)
et que le réfrigérateur repose sur ses roulettes afin
d'éviter d'endommager le plancher.
Utiliser comme référence la cale d'installation, fixée à
la charnière de porte, pour vérifier que le réfrigérateur
est poussé suffisamment loin dans son ouverture, de
sorte que les panneaux une fois installés affleurent
avec les armoires adjacentes.
Une fois le réfrigérateur à niveau et aligné, retirer la
cale d'installation de la charnière de porte et l'utiliser
pour vérifier l'espace entre les panneaux et les
armoires adjacentes.
REMARQUE : La cale d'installation est conçue pour
assurer un espacement précis de 3/4 po (1,9 cm),
3/8 po (9,53 mm) et 1/8 po (3,18 mm).
3/4 po
(1,9 cm)
1.
Placer le dessus du carton ou du contreplaqué sous
le réfrigérateur. Retirer le chariot.
2.
Replacer le réfrigérateur en ligne droite
dans l'ouverture; le placer de façon à ce que les
dégagements autour de l'appareil soient uniformes.
S'assurer que le tuyau d'eau n'est pas déformé et que
le cordon d'alimentation se trouve sur le réfrigérateur.
REMARQUE : Si le cordon d'alimentation se trouve
derrière le réfrigérateur, on ne pourra pas l'installer
correctement.
3.
S'assurer que la cale d'installation affleure avec les
armoires adjacentes.
REMARQUE : Pour réussir une installation en
affleurement, il est essentiel de respecter une
profondeur de 3/4 po (1,9 cm) entre l'avant de
l'armoire adjacente et le réfrigérateur.
1/8 po
(3,18 mm)
3/8 po
(9,53 mm)
