Installation Des Garnitures Latérales; Déplacement Du Réfrigérateur À Son Emplacement Définitif - Jenn-Air JF36NXFXDE Installation Manual

1. Régler la commande sur la partie supérieure de la caisse à la
position OFF (arrêt).
2. Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

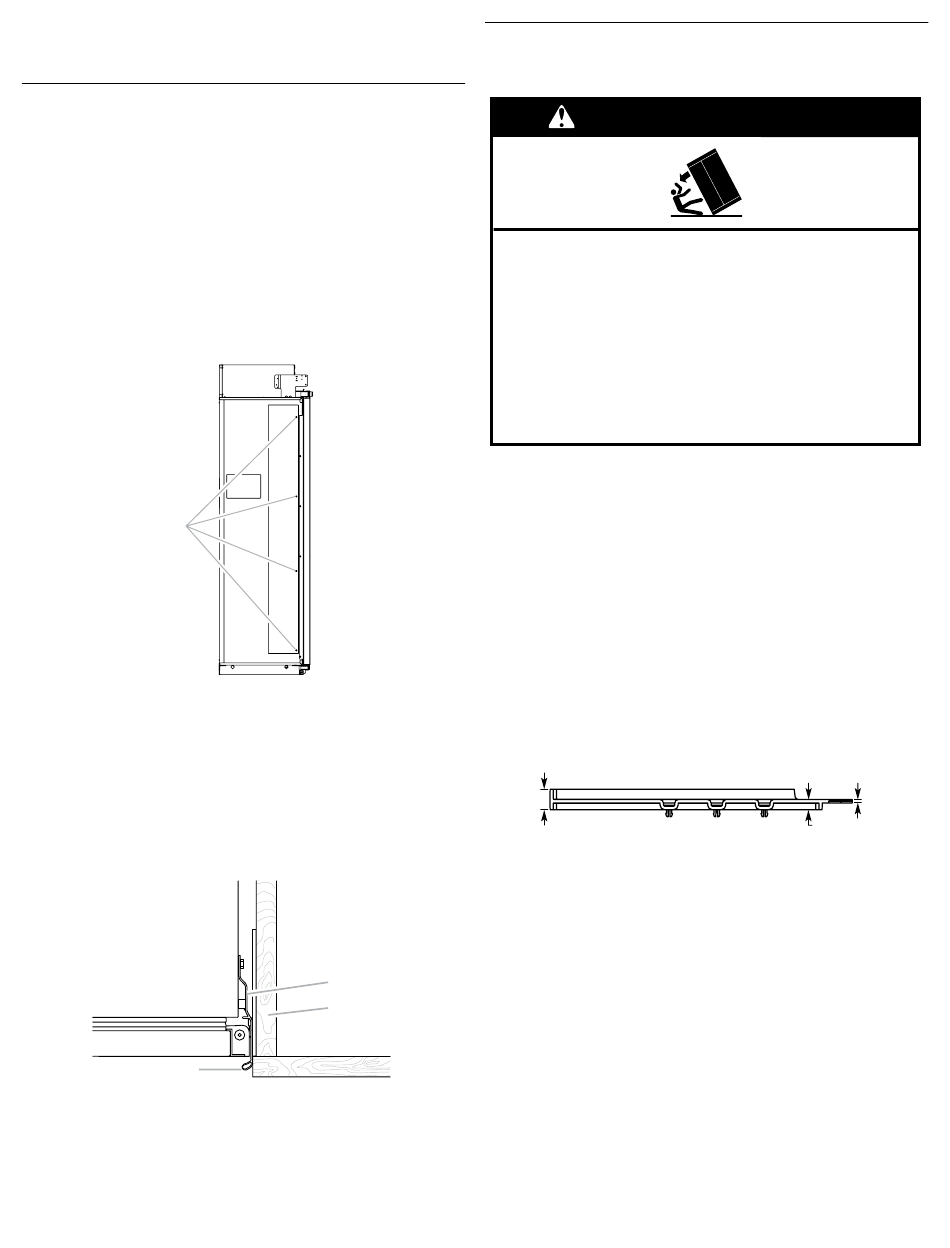

Installation des garnitures latérales
Les garnitures latérales permettent de masquer l'espace entre le
réfrigérateur et les armoires adjacentes. Une garniture est fixée
par ruban adhésif à l'intérieur du réfrigérateur. Installer chaque
garniture sur le côté du réfrigérateur auquel elle est fixée.
1. Retirer le ruban fixant les pièces de garniture sur les côtés
du réfrigérateur. Conserver les garnitures à part.
IMPORTANT : Pour les installations comprenant des panneaux
de bois personnalisés avec un écart de 1/8" uniquement, le
renflement sur la tranche de la garniture entravera l'installation
des panneaux. Retirer le renflement de la tranche de la
garniture et le jeter. Voir l'illustration avec vue du dessus
plus loin dans cette section.
2. Retirer les quatre vis du côté de la caisse du réfrigérateur.
A
A. Vis de garniture latérale
3. En utilisant les trous d'origine et les vis retirées à l'étape 2,
fixer la garniture latérale à la caisse du réfrigérateur.
REMARQUE : Veiller à fixer chaque garniture sur le côté de la
caisse du réfrigérateur d'où elle a été retirée. Le bord de forme
ampoule doit être orienté vers l'avant avec l'encoche située au
sommet, tel qu'indiqué.
Vue de dessus
C
D
A. Garniture latérale
B. Armoire adjacente
A
B
C. Porte
D. Bord en forme d'ampoule
Déplacement du réfrigérateur
à son emplacement définitif
AVERTISSEMENT
Risque de basculement
Le réfrigérateur est lourd au sommet et bascule
facilement lorsqu'il n'est pas complètement installé.
Garder les portes fermées avec un ruban adhésif
jusqu'à l'installation complète du réfrigérateur.
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de ces instructions peut causer un
décès ou une blessure grave.
IMPORTANT :
Une installation en affleurement n'est PAS possible avec une
■
ouverture de 24" (60,9 cm) de profondeur.
Avant de déplacer le réfrigérateur, vérifier que les pieds sont
■
relevés (aucun contact avec le plancher) et que le réfrigérateur
repose sur ses roulettes afin d'éviter d'endommager le plancher.
Utiliser comme référence la cale d'installation, fixée à la
■
charnière de porte, pour vérifier que le réfrigérateur est poussé
suffisamment loin dans son ouverture, de sorte que les panneaux
une fois installés affleurent avec les armoires adjacentes.
Une fois le réfrigérateur à niveau et aligné, retirer la cale
■
d'installation de la charnière de porte et l'utiliser pour vérifier
l'espace entre les panneaux et les armoires adjacentes.
REMARQUE : La cale d'installation est conçue pour assurer
un espacement précis de 3/4" (1,9 cm), 3/8" (9,53 mm) et 1/8"
(3,18 mm).
3/4"
(1,9 cm)
1. Placer le dessus du carton ou du contreplaqué sous le
réfrigérateur. Retirer le chariot.
2. Replacer le réfrigérateur en ligne droite dans l'ouverture;
le placer de façon à ce que les dégagements autour de
l'appareil soient uniformes. S'assurer que le tuyau d'eau n'est
pas déformé et que le cordon d'alimentation se trouve sur le
réfrigérateur.
REMARQUE : Si le cordon d'alimentation se trouve derrière le
réfrigérateur, on ne pourra pas l'installer correctement.
3. S'assurer que la cale d'installation affleure avec les armoires
adjacentes.
REMARQUE : Pour réussir une installation en affleurement,
il est essentiel de respecter une profondeur de 3/4" (1,9 cm)
entre l'avant de l'armoire adjacente et le réfrigérateur.
1/8"
(3,18 mm)
3/8"
(9,53 mm)
47
