RACCORDEMENT AU RÉFRIGÉRATEUR
PIÈCES FOURNIES
Raccord mâle-mâle 1/4 po – 1/4 po (6,35 mm – 6,35 mm)
6 po
(15,2 cm)
7 po
(17,78 cm)
REMARQUE : La canalisation flexible d'alimentation en
eau, homologuée conformément aux codes en vigueur,
doit être raccordée à la vanne d'alimentation par le sol.
1.
Débrancher le réfrigérateur ou déconnecter la source
de courant électrique.
2.
Raccorder le tube flexible de 7 pi (2,13 m) homologué
conformément aux codes en vigueur au robinet
d'alimentation en eau.
3.
Rincer la canalisation d'alimentation en eau principale
pour éliminer les particules et l'air présents dans la
canalisation d'eau. Laisser s'écouler une quantité
d'eau suffisante, jusqu'à ce qu'elle soit limpide.
4.

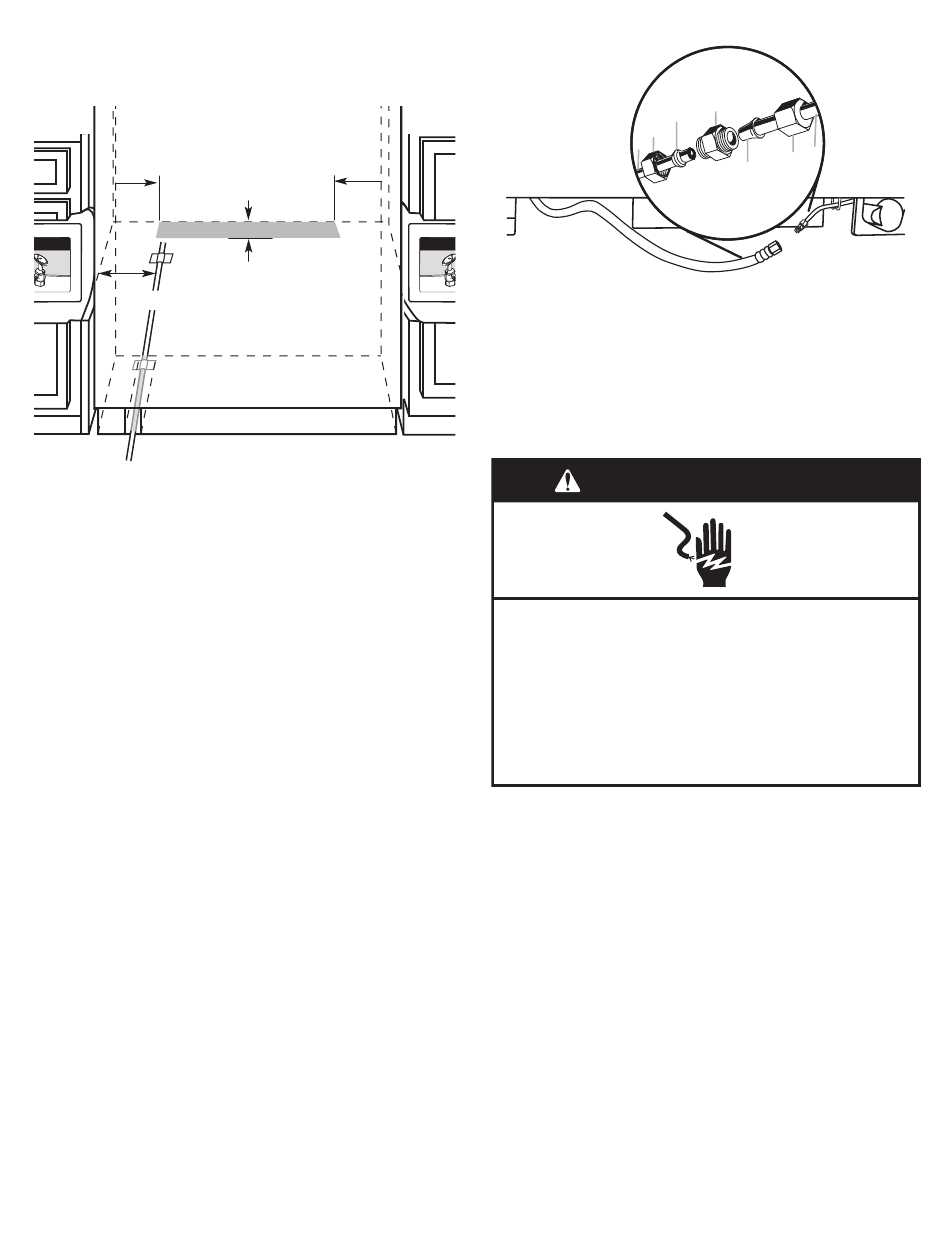

Avec du ruban adhésif, fixer la canalisation flexible
d'alimentation en eau approuvée par les codes en
vigueur de 7 pi (2,13 m) au plancher, à 7 po (17,78 cm)
du côté gauche du réfrigérateur. La fixer le long
du tube; ceci lui permet ainsi de passer sous le
réfrigérateur sans rencontrer d'obstacle.
REMARQUE : Laisser pendre un minimum de 26 po
(66,04 cm) de la canalisation flexible
eau approuvée par les codes en vigueur à l'avant du
réfrigérateur pour le raccordement au réfrigérateur.
5.
Raccorder la canalisation flexible d'alimentation
en eau approuvée par les codes en vigueur de 7 pi
(2,13 m) au réfrigérateur.
REMARQUE : Si le robinet d'arrêt principal se trouve
derrière le réfrigérateur, un deuxième robinet d'arrêt
peut être installé en ligne directe avec la canalisation
d'alimentation en eau, à l'avant du produit.
6 po
(15,2 cm)
1 po
(2,54 cm)
d'alimentation en
B
A
A. Canalisation d'eau du domicile
B. Écrou (à acheter)
C. Virole (à acheter)
D. Raccord
6.
Ouvrir l'alimentation en eau et inspecter tous les
raccords pour identifier toute fuite éventuelle.
BRANCHER LE RÉFRIGÉRATEUR
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Si le cordon d'alimentation est endommagé, il doit être
remplacé par le fabricant, son agent de service ou toute
autre personne également qualifiée. Ne pas utiliser
un cordon craquelé ou qui présente des dommages
d'abrasion sur la gaine, la fiche ou le connecteur.
1.
Régler la commande sur la partie supérieure de la
caisse à la position OFF (arrêt).
2.
Brancher l'appareil sur une prise à 3 alvéoles reliée
à la terre.
D
C
G
F
E
E. Renflement
F. Écrou
G. Tuyau d'eau du réfrigérateur
33
