Philips 32PF9968/10 Service Manual page 61

Circuit Diagrams and PWB Layouts

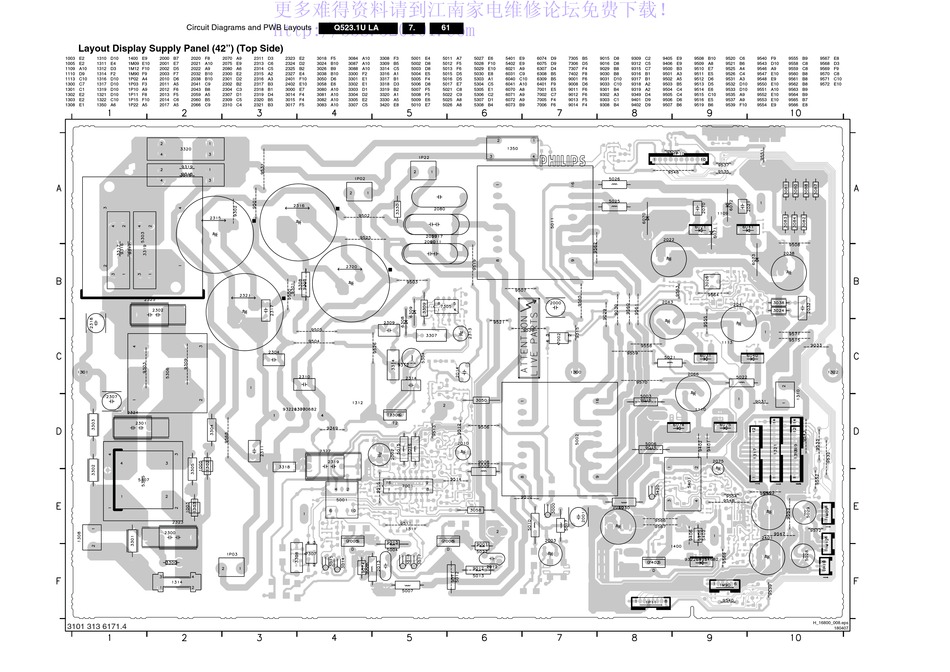

Layout Display Supply Panel (42") (Top Side)
1003 E2 1310 D10 1400 E9 2000 B7 2020 F8 2070 A9
1005 E2 1311 E4 1M09 E10 2001 E7 2021 A10 2075 E9
1109 A10 1312 D3 1M12 F10 2002 D5 2022 A9 2080 A6
1110 D9 1314 F2 1M90 F9 2003 F7 2032 B10 2300 E2
1113 C10 1316 D10 1P02 A4 2010 D6 2038 B10 2301 D2
1300 C7 1317 D10 1P03 F3 2011 A5 2041 C9 2302 B2
1301 C1 1319 D10 1P10 A9 2012 F6 2043 B8 2304 C3
1302 E2 1321 D10 1P11 F8 2013 F5 2059 A5 2307 D1
1303 E2 1322 C10 1P15 F10 2014 C6 2060 B5 2309 C5
1308 E1 1350 A6 1P22 A5 2017 A5 2066 C9 2310 C4
3101 313 6171.4
更多难得资料请到江南家电维修论坛免费下载！
http://bbs.520101.com
Q523.1U LA 7.
2311 D3 2323 E2 3018 F5 3084 A10 3308 F3 5001 E4
2313 C6 2324 D2 3024 B10 3087 A10 3309 B5 5002 D8
2314 C5 2325 B2 3026 B9 3088 A10 3314 C5 5003 D8
2315 A2 2327 E4 3038 B10 3300 F2 3316 A1 5004 E5
2316 A3 2401 F10 3050 D6 3301 E1 3317 B1 5005 F4
2317 B3 2402 E10 3058 E6 3302 E1 3318 D3 5006 D8
2318 B1 3000 E7 3080 A10 3303 D1 3319 B2 5007 F5
2319 D4 3014 F4 3081 A10 3304 D2 3320 A1 5008 F5
2320 B5 3015 F4 3082 A10 3305 E2 3330 A5 5009 E6
2321 B3 3017 F5 3083 A10 3307 C5 3420 E8 5010 E7
61
5011 A7 5027 E6 5401 E9 6074 D9 7305 B5 9015 D8
5012 F5 5028 F10 5402 E9 6075 D9 7306 D5 9016 D8
5013 F6 5029 E10 6021 A9 6307 D4 7307 F4 9029 B8
5015 D5 5030 E8 6031 C9 6308 B5 7402 F8 9030 B8
5016 D5 5303 A1 6040 C10 6309 B5 9001 F6 9031 D10
5017 E7 5304 C5 6041 A10 6401 F9 9008 D6 9033 C10
5021 C8 5305 E1 6070 A8 7001 E5 9011 F6 9301 B4
5022 C9 5306 C2 6071 A9 7002 C7 9012 F6 9302 A3
5025 A8 5307 D1 6072 A9 7005 F4 9013 F5 9303 C1
5026 A8 5308 B4 6073 B9 7006 F6 9014 F4 9308 B4
9309 C2 9405 E9 9508 B10 9520 C6 9540 F9 9555 B9
9312 C5 9406 E9 9509 A8 9521 B6 9543 D10 9558 C8
9315 C7 9500 B3 9510 E7 9525 A4 9546 A9 9559 C8
9316 B1 9501 A3 9511 E5 9526 C4 9547 E10 9560 B8
9317 B1 9502 A5 9512 D6 9531 A3 9548 E9 9561 B8
9318 A2 9503 B5 9513 D5 9532 D10 9550 E10 9562 B8
9319 A2 9504 C4 9514 E6 9533 D10 9551 A10 9563 B9
9349 D4 9505 C4 9515 C10 9535 A9 9552 E10 9564 B9
9401 D9 9506 D6 9516 E5 9537 A9 9553 E10 9565 B7
9402 D9 9507 B6 9519 B6 9539 F10 9554 E9 9566 E8
9567 E8
9568 D3
9569 F9
9570 C8
9571 C10
9572 E10
H_16800_008.eps
180407
