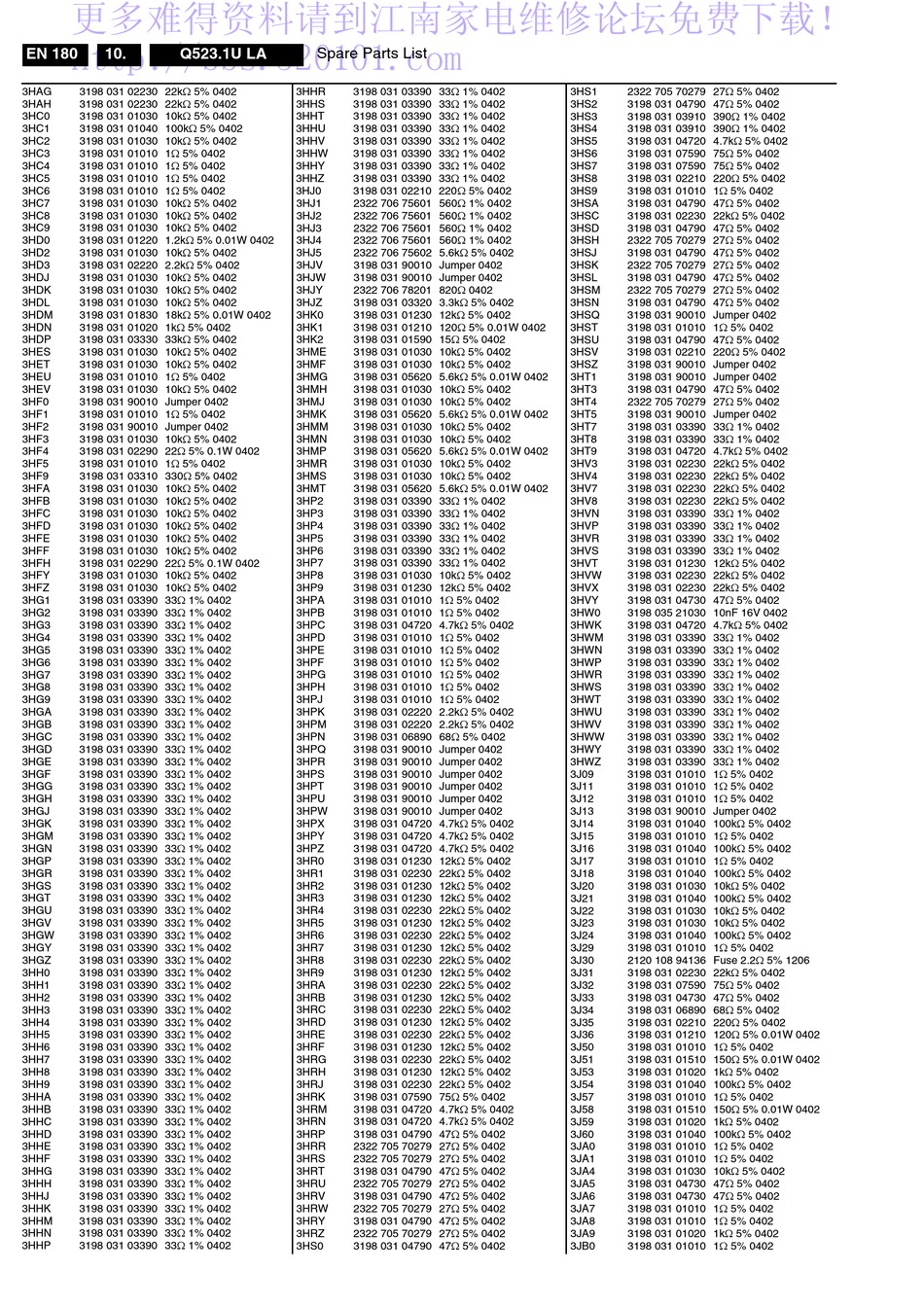

EN 180 10. Q523.1U LA
3HAG 3198 031 02230 22kΩ 5% 0402
3HAH 3198 031 02230 22kΩ 5% 0402
3HC0 3198 031 01030 10kΩ 5% 0402
3HC1 3198 031 01040 100kΩ 5% 0402
3HC2 3198 031 01030 10kΩ 5% 0402
3HC3 3198 031 01010 1Ω 5% 0402
3HC4 3198 031 01010 1Ω 5% 0402
3HC5 3198 031 01010 1Ω 5% 0402
3HC6 3198 031 01010 1Ω 5% 0402
3HC7 3198 031 01030 10kΩ 5% 0402
3HC8 3198 031 01030 10kΩ 5% 0402
3HC9 3198 031 01030 10kΩ 5% 0402
3HD0 3198 031 01220 1.2kΩ 5% 0.01W 0402
3HD2 3198 031 01030 10kΩ 5% 0402
3HD3 3198 031 02220 2.2kΩ 5% 0402
3HDJ 3198 031 01030 10kΩ 5% 0402
3HDK 3198 031 01030 10kΩ 5% 0402
3HDL 3198 031 01030 10kΩ 5% 0402
3HDM 3198 031 01830 18kΩ 5% 0.01W 0402
3HDN 3198 031 01020 1kΩ 5% 0402
3HDP 3198 031 03330 33kΩ 5% 0402
3HES 3198 031 01030 10kΩ 5% 0402
3HET 3198 031 01030 10kΩ 5% 0402
3HEU 3198 031 01010 1Ω 5% 0402
3HEV 3198 031 01030 10kΩ 5% 0402
3HF0 3198 031 90010 Jumper 0402
3HF1 3198 031 01010 1Ω 5% 0402
3HF2 3198 031 90010 Jumper 0402
3HF3 3198 031 01030 10kΩ 5% 0402
3HF4 3198 031 02290 22Ω 5% 0.1W 0402
3HF5 3198 031 01010 1Ω 5% 0402
3HF9 3198 031 03310 330Ω 5% 0402
3HFA 3198 031 01030 10kΩ 5% 0402
3HFB 3198 031 01030 10kΩ 5% 0402
3HFC 3198 031 01030 10kΩ 5% 0402
3HFD 3198 031 01030 10kΩ 5% 0402
3HFE 3198 031 01030 10kΩ 5% 0402
3HFF 3198 031 01030 10kΩ 5% 0402
3HFH 3198 031 02290 22Ω 5% 0.1W 0402
3HFY 3198 031 01030 10kΩ 5% 0402
3HFZ 3198 031 01030 10kΩ 5% 0402
3HG1 3198 031 03390 33Ω 1% 0402
3HG2 3198 031 03390 33Ω 1% 0402
3HG3 3198 031 03390 33Ω 1% 0402
3HG4 3198 031 03390 33Ω 1% 0402
3HG5 3198 031 03390 33Ω 1% 0402
3HG6 3198 031 03390 33Ω 1% 0402
3HG7 3198 031 03390 33Ω 1% 0402
3HG8 3198 031 03390 33Ω 1% 0402
3HG9 3198 031 03390 33Ω 1% 0402
3HGA 3198 031 03390 33Ω 1% 0402
3HGB 3198 031 03390 33Ω 1% 0402
3HGC 3198 031 03390 33Ω 1% 0402
3HGD 3198 031 03390 33Ω 1% 0402
3HGE 3198 031 03390 33Ω 1% 0402
3HGF 3198 031 03390 33Ω 1% 0402
3HGG 3198 031 03390 33Ω 1% 0402
3HGH 3198 031 03390 33Ω 1% 0402
3HGJ 3198 031 03390 33Ω 1% 0402
3HGK 3198 031 03390 33Ω 1% 0402
3HGM 3198 031 03390 33Ω 1% 0402
3HGN 3198 031 03390 33Ω 1% 0402
3HGP 3198 031 03390 33Ω 1% 0402
3HGR 3198 031 03390 33Ω 1% 0402
3HGS 3198 031 03390 33Ω 1% 0402
3HGT 3198 031 03390 33Ω 1% 0402
3HGU 3198 031 03390 33Ω 1% 0402
3HGV 3198 031 03390 33Ω 1% 0402
3HGW 3198 031 03390 33Ω 1% 0402
3HGY 3198 031 03390 33Ω 1% 0402
3HGZ 3198 031 03390 33Ω 1% 0402
3HH0 3198 031 03390 33Ω 1% 0402
3HH1 3198 031 03390 33Ω 1% 0402
3HH2 3198 031 03390 33Ω 1% 0402
3HH3 3198 031 03390 33Ω 1% 0402
3HH4 3198 031 03390 33Ω 1% 0402
3HH5 3198 031 03390 33Ω 1% 0402
3HH6 3198 031 03390 33Ω 1% 0402
3HH7 3198 031 03390 33Ω 1% 0402
3HH8 3198 031 03390 33Ω 1% 0402
3HH9 3198 031 03390 33Ω 1% 0402
3HHA 3198 031 03390 33Ω 1% 0402
3HHB 3198 031 03390 33Ω 1% 0402
3HHC 3198 031 03390 33Ω 1% 0402
3HHD 3198 031 03390 33Ω 1% 0402
3HHE 3198 031 03390 33Ω 1% 0402
3HHF 3198 031 03390 33Ω 1% 0402
3HHG 3198 031 03390 33Ω 1% 0402
3HHH 3198 031 03390 33Ω 1% 0402
3HHJ 3198 031 03390 33Ω 1% 0402
3HHK 3198 031 03390 33Ω 1% 0402
3HHM 3198 031 03390 33Ω 1% 0402
3HHN 3198 031 03390 33Ω 1% 0402
3HHP 3198 031 03390 33Ω 1% 0402
Spare Parts List
3HHR 3198 031 03390 33Ω 1% 0402
3HHS 3198 031 03390 33Ω 1% 0402
3HHT 3198 031 03390 33Ω 1% 0402
3HHU 3198 031 03390 33Ω 1% 0402
3HHV 3198 031 03390 33Ω 1% 0402
3HHW 3198 031 03390 33Ω 1% 0402
3HHY 3198 031 03390 33Ω 1% 0402
3HHZ 3198 031 03390 33Ω 1% 0402
3HJ0 3198 031 02210 220Ω 5% 0402
3HJ1 2322 706 75601 560Ω 1% 0402
3HJ2 2322 706 75601 560Ω 1% 0402
3HJ3 2322 706 75601 560Ω 1% 0402
3HJ4 2322 706 75601 560Ω 1% 0402
3HJ5 2322 706 75602 5.6kΩ 5% 0402
3HJV 3198 031 90010 Jumper 0402
3HJW 3198 031 90010 Jumper 0402
3HJY 2322 706 78201 820Ω 0402
3HJZ 3198 031 03320 3.3kΩ 5% 0402
3HK0 3198 031 01230 12kΩ 5% 0402
3HK1 3198 031 01210 120Ω 5% 0.01W 0402
3HK2 3198 031 01590 15Ω 5% 0402
3HME 3198 031 01030 10kΩ 5% 0402
3HMF 3198 031 01030 10kΩ 5% 0402
3HMG 3198 031 05620 5.6kΩ 5% 0.01W 0402
3HMH 3198 031 01030 10kΩ 5% 0402
3HMJ 3198 031 01030 10kΩ 5% 0402
3HMK 3198 031 05620 5.6kΩ 5% 0.01W 0402
3HMM 3198 031 01030 10kΩ 5% 0402
3HMN 3198 031 01030 10kΩ 5% 0402
3HMP 3198 031 05620 5.6kΩ 5% 0.01W 0402
3HMR 3198 031 01030 10kΩ 5% 0402
3HMS 3198 031 01030 10kΩ 5% 0402
3HMT 3198 031 05620 5.6kΩ 5% 0.01W 0402
3HP2 3198 031 03390 33Ω 1% 0402
3HP3 3198 031 03390 33Ω 1% 0402
3HP4 3198 031 03390 33Ω 1% 0402
3HP5 3198 031 03390 33Ω 1% 0402
3HP6 3198 031 03390 33Ω 1% 0402
3HP7 3198 031 03390 33Ω 1% 0402
3HP8 3198 031 01030 10kΩ 5% 0402
3HP9 3198 031 01230 12kΩ 5% 0402
3HPA 3198 031 01010 1Ω 5% 0402
3HPB 3198 031 01010 1Ω 5% 0402
3HPC 3198 031 04720 4.7kΩ 5% 0402
3HPD 3198 031 01010 1Ω 5% 0402
3HPE 3198 031 01010 1Ω 5% 0402
3HPF 3198 031 01010 1Ω 5% 0402
3HPG 3198 031 01010 1Ω 5% 0402
3HPH 3198 031 01010 1Ω 5% 0402
3HPJ 3198 031 01010 1Ω 5% 0402
3HPK 3198 031 02220 2.2kΩ 5% 0402
3HPM 3198 031 02220 2.2kΩ 5% 0402
3HPN 3198 031 06890 68Ω 5% 0402
3HPQ 3198 031 90010 Jumper 0402
3HPR 3198 031 90010 Jumper 0402
3HPS 3198 031 90010 Jumper 0402
3HPT 3198 031 90010 Jumper 0402
3HPU 3198 031 90010 Jumper 0402
3HPW 3198 031 90010 Jumper 0402
3HPX 3198 031 04720 4.7kΩ 5% 0402
3HPY 3198 031 04720 4.7kΩ 5% 0402
3HPZ 3198 031 04720 4.7kΩ 5% 0402
3HR0 3198 031 01230 12kΩ 5% 0402
3HR1 3198 031 02230 22kΩ 5% 0402
3HR2 3198 031 01230 12kΩ 5% 0402
3HR3 3198 031 01230 12kΩ 5% 0402
3HR4 3198 031 02230 22kΩ 5% 0402
3HR5 3198 031 01230 12kΩ 5% 0402
3HR6 3198 031 02230 22kΩ 5% 0402
3HR7 3198 031 01230 12kΩ 5% 0402
3HR8 3198 031 02230 22kΩ 5% 0402
3HR9 3198 031 01230 12kΩ 5% 0402
3HRA 3198 031 02230 22kΩ 5% 0402
3HRB 3198 031 01230 12kΩ 5% 0402
3HRC 3198 031 02230 22kΩ 5% 0402
3HRD 3198 031 01230 12kΩ 5% 0402
3HRE 3198 031 02230 22kΩ 5% 0402
3HRF 3198 031 01230 12kΩ 5% 0402
3HRG 3198 031 02230 22kΩ 5% 0402
3HRH 3198 031 01230 12kΩ 5% 0402
3HRJ 3198 031 02230 22kΩ 5% 0402
3HRK 3198 031 07590 75Ω 5% 0402
3HRM 3198 031 04720 4.7kΩ 5% 0402
3HRN 3198 031 04720 4.7kΩ 5% 0402
3HRP 3198 031 04790 47Ω 5% 0402
3HRR 2322 705 70279 27Ω 5% 0402
3HRS 2322 705 70279 27Ω 5% 0402
3HRT 3198 031 04790 47Ω 5% 0402
3HRU 2322 705 70279 27Ω 5% 0402
3HRV 3198 031 04790 47Ω 5% 0402
3HRW 2322 705 70279 27Ω 5% 0402
3HRY 3198 031 04790 47Ω 5% 0402
3HRZ 2322 705 70279 27Ω 5% 0402
3HS0 3198 031 04790 47Ω 5% 0402
3HS1 2322 705 70279 27Ω 5% 0402
3HS2 3198 031 04790 47Ω 5% 0402
3HS3 3198 031 03910 390Ω 1% 0402
3HS4 3198 031 03910 390Ω 1% 0402
3HS5 3198 031 04720 4.7kΩ 5% 0402
3HS6 3198 031 07590 75Ω 5% 0402
3HS7 3198 031 07590 75Ω 5% 0402
3HS8 3198 031 02210 220Ω 5% 0402
3HS9 3198 031 01010 1Ω 5% 0402
3HSA 3198 031 04790 47Ω 5% 0402
3HSC 3198 031 02230 22kΩ 5% 0402
3HSD 3198 031 04790 47Ω 5% 0402
3HSH 2322 705 70279 27Ω 5% 0402
3HSJ 3198 031 04790 47Ω 5% 0402
3HSK 2322 705 70279 27Ω 5% 0402
3HSL 3198 031 04790 47Ω 5% 0402
3HSM 2322 705 70279 27Ω 5% 0402
3HSN 3198 031 04790 47Ω 5% 0402
3HSQ 3198 031 90010 Jumper 0402
3HST 3198 031 01010 1Ω 5% 0402
3HSU 3198 031 04790 47Ω 5% 0402
3HSV 3198 031 02210 220Ω 5% 0402
3HSZ 3198 031 90010 Jumper 0402
3HT1 3198 031 90010 Jumper 0402
3HT3 3198 031 04790 47Ω 5% 0402
3HT4 2322 705 70279 27Ω 5% 0402
3HT5 3198 031 90010 Jumper 0402
3HT7 3198 031 03390 33Ω 1% 0402
3HT8 3198 031 03390 33Ω 1% 0402
3HT9 3198 031 04720 4.7kΩ 5% 0402
3HV3 3198 031 02230 22kΩ 5% 0402
3HV4 3198 031 02230 22kΩ 5% 0402
3HV7 3198 031 02230 22kΩ 5% 0402
3HV8 3198 031 02230 22kΩ 5% 0402
3HVN 3198 031 03390 33Ω 1% 0402
3HVP 3198 031 03390 33Ω 1% 0402
3HVR 3198 031 03390 33Ω 1% 0402
3HVS 3198 031 03390 33Ω 1% 0402
3HVT 3198 031 01230 12kΩ 5% 0402
3HVW 3198 031 02230 22kΩ 5% 0402
3HVX 3198 031 02230 22kΩ 5% 0402
3HVY 3198 031 04730 47Ω 5% 0402
3HW0 3198 035 21030 10nF 16V 0402
3HWK 3198 031 04720 4.7kΩ 5% 0402
3HWM 3198 031 03390 33Ω 1% 0402
3HWN 3198 031 03390 33Ω 1% 0402
3HWP 3198 031 03390 33Ω 1% 0402
3HWR 3198 031 03390 33Ω 1% 0402
3HWS 3198 031 03390 33Ω 1% 0402
3HWT 3198 031 03390 33Ω 1% 0402
3HWU 3198 031 03390 33Ω 1% 0402
3HWV 3198 031 03390 33Ω 1% 0402
3HWW 3198 031 03390 33Ω 1% 0402
3HWY 3198 031 03390 33Ω 1% 0402
3HWZ 3198 031 03390 33Ω 1% 0402
3J09 3198 031 01010 1Ω 5% 0402
3J11 3198 031 01010 1Ω 5% 0402
3J12 3198 031 01010 1Ω 5% 0402
3J13 3198 031 90010 Jumper 0402
3J14 3198 031 01040 100kΩ 5% 0402
3J15 3198 031 01010 1Ω 5% 0402
3J16 3198 031 01040 100kΩ 5% 0402
3J17 3198 031 01010 1Ω 5% 0402
3J18 3198 031 01040 100kΩ 5% 0402
3J20 3198 031 01030 10kΩ 5% 0402
3J21 3198 031 01040 100kΩ 5% 0402
3J22 3198 031 01030 10kΩ 5% 0402
3J23 3198 031 01030 10kΩ 5% 0402
3J24 3198 031 01040 100kΩ 5% 0402
3J29 3198 031 01010 1Ω 5% 0402
3J30 2120 108 94136 Fuse 2.2Ω 5% 1206
3J31 3198 031 02230 22kΩ 5% 0402
3J32 3198 031 07590 75Ω 5% 0402
3J33 3198 031 04730 47Ω 5% 0402
3J34 3198 031 06890 68Ω 5% 0402
3J35 3198 031 02210 220Ω 5% 0402
3J36 3198 031 01210 120Ω 5% 0.01W 0402
3J50 3198 031 01010 1Ω 5% 0402
3J51 3198 031 01510 150Ω 5% 0.01W 0402
3J53 3198 031 01020 1kΩ 5% 0402
3J54 3198 031 01040 100kΩ 5% 0402
3J57 3198 031 01010 1Ω 5% 0402
3J58 3198 031 01510 150Ω 5% 0.01W 0402
3J59 3198 031 01020 1kΩ 5% 0402
3J60 3198 031 01040 100kΩ 5% 0402
3JA0 3198 031 01010 1Ω 5% 0402
3JA1 3198 031 01010 1Ω 5% 0402
3JA4 3198 031 01030 10kΩ 5% 0402
3JA5 3198 031 04730 47Ω 5% 0402
3JA6 3198 031 04730 47Ω 5% 0402
3JA7 3198 031 01010 1Ω 5% 0402
3JA8 3198 031 01010 1Ω 5% 0402
3JA9 3198 031 01020 1kΩ 5% 0402
3JB0 3198 031 01010 1Ω 5% 0402
