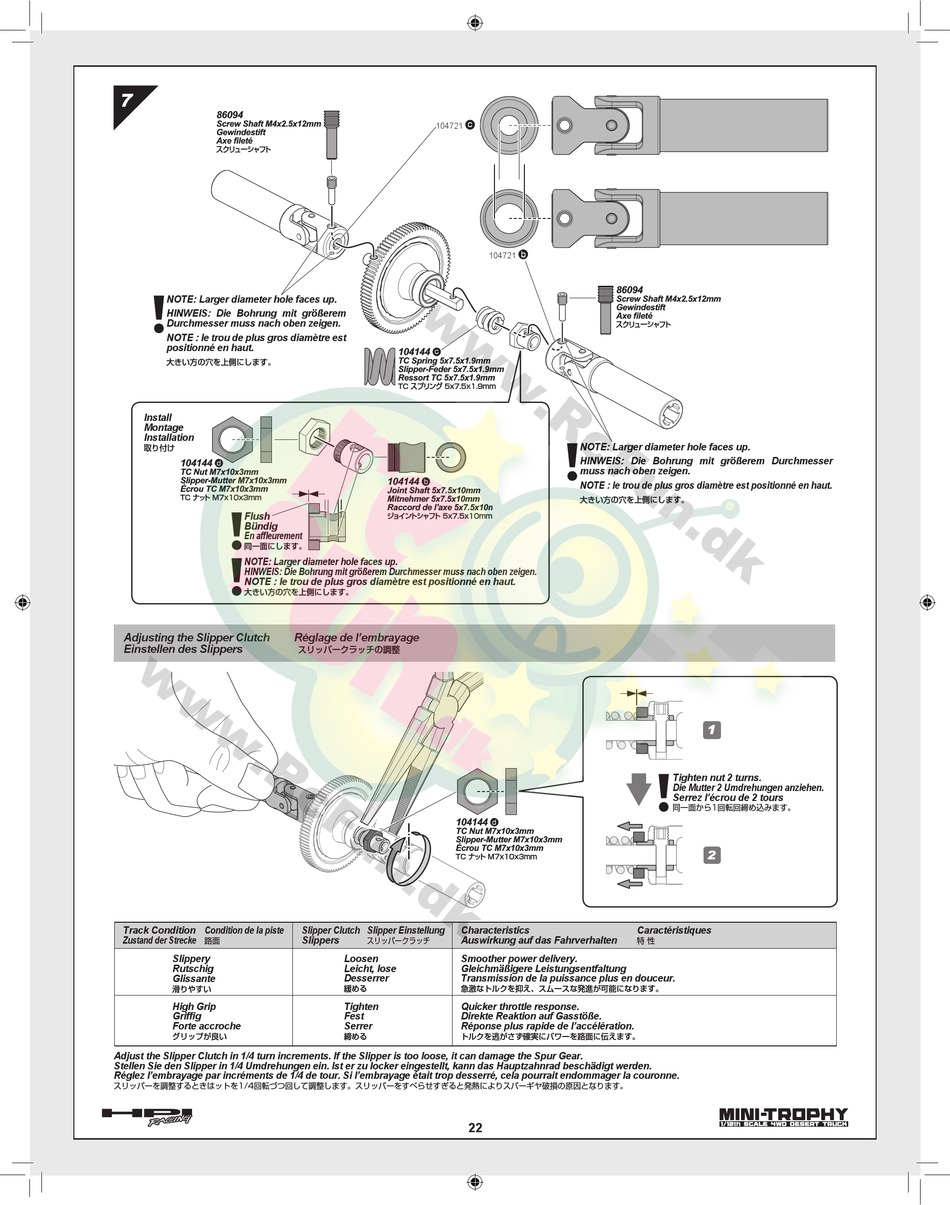

HPI Racing MINI-TROPHY Instruction Manual page 22

7
86094
Screw Shaft M4x2.5x12mm
Gewindestift
Axe fileté
スクリ ューシャフ ト
NOTE: Larger diameter hole faces up.
HINWEIS: Die Bohrung mit größerem
Durchmesser muss nach oben zeigen.
NOTE : le trou de plus gros diamètre est
positionné en haut.
大きい方の穴を上側にします。
Install
Montage
Installation
取り付け
104144
104144
TC Nut M7x10x3mm
TC Nut M7x10x3mm
Slipper-Mutter M7x10x3mm
Slipper-Mutter M7x10x3mm
Écrou TC M7x10x3mm
Écrou TC M7x10x3mm
TC ナッ ト M7x10x3mm
TC ナッ ト M7x10x3mm
Flush
Bündig
En affleurement
同一面にします。
NOTE: Larger diameter hole faces up.
HINWEIS: Die Bohrung mit größerem Durchmesser muss nach oben zeigen.
NOTE : le trou de plus gros diamètre est positionné en haut.
大きい方の穴を上側にします。
Adjusting the Slipper Clutch
Einstellen des Slippers
Track Condition Condition de la piste
Zustand der Strecke 路面
Slippery
Rutschig
Glissante
滑りやすい
High Grip
Griffig
Forte accroche
グリップが良い
Adjust the Slipper Clutch in 1/4 turn increments. If the Slipper is too loose, it can damage the Spur Gear.
Stellen Sie den Slipper in 1/4 Umdrehungen ein. Ist er zu locker eingestellt, kann das Hauptzahnrad beschädigt werden.
Réglez l'embrayage par incréments de 1/4 de tour. Si l'embrayage était trop desserré, cela pourrait endommager la couronne.
スリッパーを調整するときはットを1/4回転づつ回して調整します。スリッパーをすべらせすぎると発熱によりスパーギヤ破損の原因となります。
c
104721
104144
TC Spring 5x7.5x1.9mm
Slipper-Feder 5x7.5x1.9mm
Ressort TC 5x7.5x1.9mm
TC スプリング 5x7.5x1.9mm
104144
TC Spring 5x7.5x1.9mm
Slipper-Feder 5x7.5x1.9mm
Ressort TC 5x7.5x1.9mm
TC スプリング 5x7.5x1.9mm
104144
Joint Shaft 5x7.5x10mm
Mitnehmer 5x7.5x10mm
Raccord de l'axe 5x7.5x10mm
ジョイン トシャフ ト 5x7.5x10mm
Réglage de l'embrayage
スリッパークラッチの調整
104144
TC Nut M7x10x3mm
Slipper-Mutter M7x10x3mm
Écrou TC M7x10x3mm
TC ナッ ト M7x10x3mm
Slipper Clutch Slipper Einstellung Characteristics
Slippers スリッパークラッチ Auswirkung auf das Fahrverhalten
Loosen Smoother power delivery.
Leicht, lose Gleichmäßigere Leistungsentfaltung
Desserrer Transmission de la puissance plus en douceur.
緩める 急激なトルクを抑え、スムースな発進が可能になります。
Tighten Quicker throttle response.
Fest Direkte Reaktion auf Gasstöße.
Serrer Réponse plus rapide de l'accélération.
締める トルクを逃がさず確実にパワーを路面に伝えます。
22
b
104721
86094
Screw Shaft M4x2.5x12mm
Gewindestift
Axe fileté
スクリ ューシャフ ト
NOTE: Larger diameter hole faces up.
HINWEIS: Die Bohrung mit größerem Durchmesser
muss nach oben zeigen.
NOTE : le trou de plus gros diamètre est positionné en haut.
大きい方の穴を上側にします。
Caractéristiques
特 性
1
Tighten nut 2 turns.
Die Mutter 2 Umdrehungen anziehen.
Serrez l'écrou de 2 tours
同一面から1回転回締め込みます。
2
