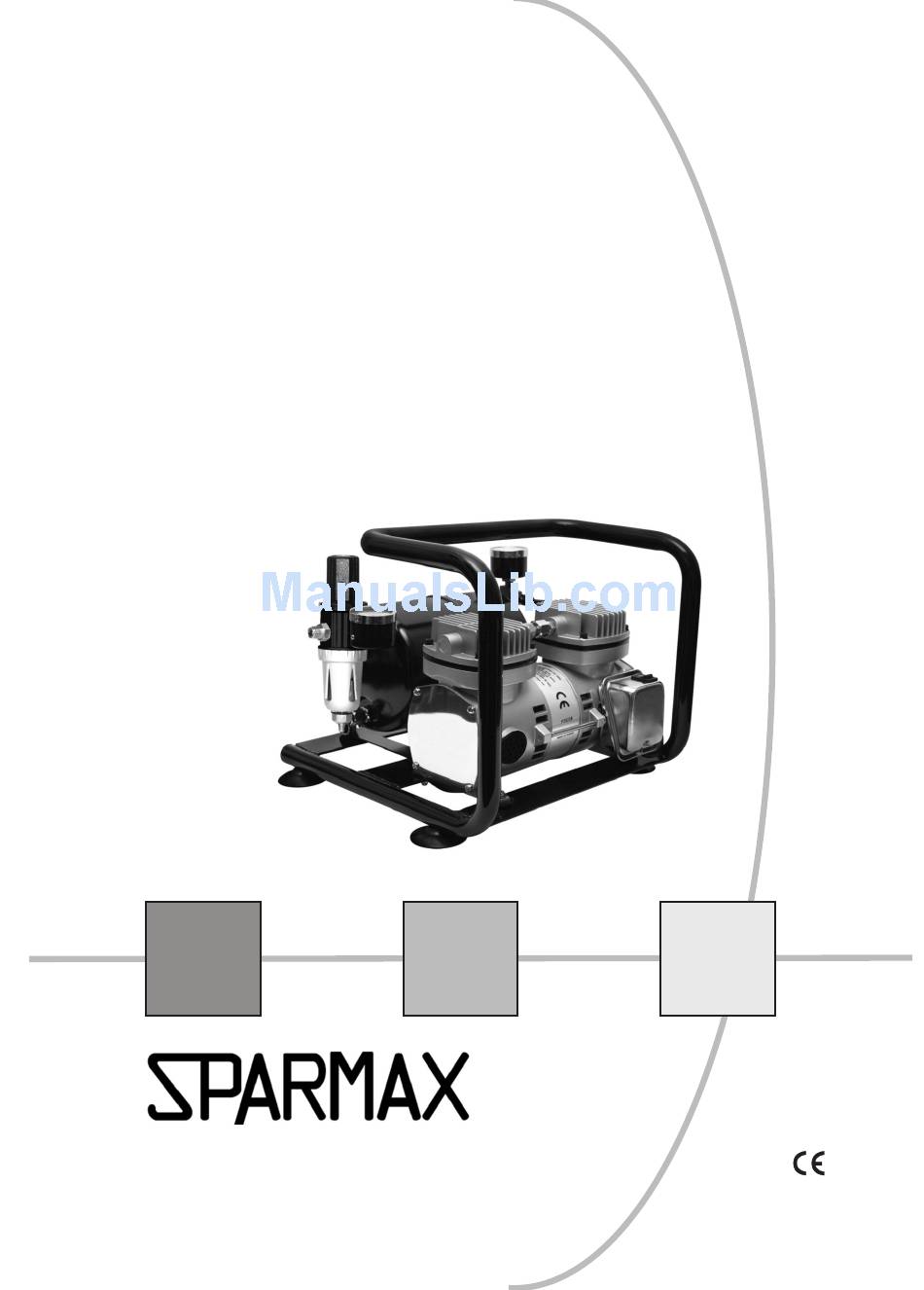

  • Page 1 Bedienungsanweisung Operating Instructions 9-16 Gebruiksanwijzing 17-24 Bruksanwisning 24-31 Sparmax AC-500...

  • Page 2: Wichtige Sicherheitshinweise

    Einleitung Vorwort Diese Bedienungsanweisung gilt für die Kompressoren der Typenreihen AC-500. Sie enthält wichtige Hinweise, wie der Kompressor sicher, sachgerecht und wirtschaftlich betrieben werden kann. Wichtige Sicherheitshinweise Lesen Sie vor der Inbetriebnahme die Bedienungsanweisung sorgfältig durch und beachten Sie die angeführten Hinweise!

  • Page 3: Hinweise Zum Umweltschutz

    Hinweise zum Umweltschutz Das Symbol auf dem Produkt, der Bedienungsanweisung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß...

  • Page 4: Gewährleistung

    Hinweis: Sollten Sie das Verpackungsmaterial nicht mehr benötigen, ist es gemäß den gel- tenden Bestimmungen zu entsorgen. Gerät auf Vollständigkeit prüfen Prüfen Sie, ob das Gerät vollständig geliefert wurde. Lieferumfang AC-500: Kompressor, Gewebeschlauch, Druckregler mit Wasserabscheider, Bedienungs- anleitung. 4 DEUTSCH...
  • Page 5 Gerät aufstellen Stellen Sie den Kompressor in einem gut belüfteten, ausreichend großen Raum auf eine ebene Fläche. Die Raumtemperatur sollte nicht höher als 35°C sein. Entfernen Sie die Sicherungspolster (ohne Abb.) Verbinden Sie den Farbspritzapparat mit dem Kompressor mittels des Anschluss- Schlauches.
  • Page 6 Umgang mit dem Motorschutzschalter Sämtliche Kompressoren sind mit einem Motorschutzschalter ausgestattet. Dieser schaltet den Motor bei Überlastung oder Überhitzung selbstständig ab, um das Gerät vor Beschädigung zu schützen. Falls der Kompressor sich durch Überhitzung oder Überlastung ausschaltet, gehen Sie wie folgt vor: 1.
  • Page 7 Drücken Sie den Ablass-Hebel unter dem Wasserabscheider mit dem Finger nach oben, bis alles Wasser entwichen ist. Wenn Sie den Ablass-Hebel wieder loslassen, schließt er automatisch. Der Tank muss dabei unter Druck stehen. Technische Daten Nachfolgend erhalten Sie eine Tabelle mit den Leistungswerten des Kompressors AC-500. Modell Spannung Leistung...
  • Page 8 Störungstabelle AC-500 Achtung: Bei Störungen ist der Kompressor unverzüglich stromlos zu machen. Reparaturen dürfen ausschließlich von ausgebildetem und qualifiziertem Fach- personal durchgeführt werden. Störungen Mögliche Ursachen Abhilfe Der Motor des Kompressors Hinweis: Der Motorschutzschal- Wenn der Druck im Tank unter...
  • Page 9 Teilezeichnung AC-500/Part drawing AC-500 Druckregler/ Pressure regulator Arbeitsdruck einstellen siehe Seite 5 Setting working pressure see page 13 1 Manometer Tank/Pressure gauge airtank 15 Kompressor/Compressor 2 Lufttank/Airtank 16 Sicherheitsbügel/Protective frame 3 Druckschalter/Auto stop switch 17 Ein-/Ausschalter/On/off switch 4 Manometer/Pressure gauge...

  • Page 10: Important Safety Instructions

    Introduction Preface This operating manual applies to type AC-500 series compressors. It contains important information on the safe, correct and economical operation of your compressor. Important safety instructions Please read the operating manual carefully prior to commissioning and observe the instructions con- tained therein! Check for transportation damage.

  • Page 11: Environmental Protection Instructions

    Environmental protection instructions The symbol on the product, operating manual or the packaging indicates that this product should not be disposed of in normal household waste at the end of its service life. It should be brought to a collecting point for the recycling of electrical and electronic devices. Materials should be recycled according to their respective markings.
  • Page 12 Warranty The manufacturer guarantees the original purchaser that the product was free from material defects at the time of delivery, said warranty applying to this product for a period of two years from the purchase date. In the event of the product exhibiting a material defect during the warranty period, the product shall, where a purchase receipt is produced, be repaired within a reasonable period of time or replaced with an equivalent or replace- ment model.
  • Page 13 Unit installation Install the compressor on a level surface in a well-ventilated room with adequate space. Room temperature should not exceed 35°C. 1. Remove the protectors (without photo). 2. Connect the airbrush with the straight air hose to the compressor. Beginning of operation Connect the compressor to the power supply system.
  • Page 14 Thermal protector All compressors are fitted with a thermal protector. This automatically deactivates the motor in the event of overloading or overheating to protect the unit against damage. If overheating or overloading causes the thermal protector to switch off the compressor, proceed as follows: 1.
  • Page 15 Technical data The following is a table of performance values of individual compressor types. Model Voltage/ Power Airflow Auto stop Tank Noise Weight frequency capacity level Volt/Hz Watt bar/psi litre dB (A) 1m AC-500 220-240/50 23-32 4.1/60 ENGLISH 15...
  • Page 16 Fault table AC-500 Warning: The unit should be de-energised immediately in the event of a malfunction. Repairs should only be entrusted to trained and qualified skilled personnel. Malfunctions Possible causes Remedy The compressor motor NOTE: The auto-stop feature of Once tank pressure drops to 40 does not start this unit’s pressure switch...

  • Page 17: Belangrijke Veiligheidsinstructies

    Inleiding Voorwoord Deze handleiding geldt voor de compressoren van de modelserie AC-500. Ze bevat belangrijke infor- matie over hoe de compressor veilig, vakkundig en economisch kan worden gebruikt. Belangrijke veiligheidsinstructies Lees voor de ingebruikname de handleiding zorgvuldig door en neem de daarin gegeven instructies in acht! Controleer of er geen transportschade is.

  • Page 18: Beoogd Gebruik

    Informatie m.b.t. milieuzorg Het symbool op het product, de handleiding of de verpakking wijst erop dat dit product aan het einde van zijn levensduur niet met het gewone huishoudelijke afval mag worden ver- wijderd. Het moet worden afgeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

  • Page 19: Garantie

    Instructie: Mocht u het verpakkingsmateriaal niet meer nodig hebben, dan dient het in over- eenstemming met de geldende bepalingen te worden verwijderd. Apparaat op volledigheid controleren Controleer of het apparaat volledig werd geleverd. slang Leveringsomvang AC-500: compressor, , drukregelaar, waterafscheider, handleiding. NEDERLANDS 19...
  • Page 20 Apparaat opstellen Plaats de compressor op een vlakke ondergrond in een goed geventileerde, voldoende grote ruimte. De ruimtetemperatuur mag niet meer dan 35 °C bedragen. 1. Verwijder de beschermende vullingen. 2. Sluit het verfspuitapparaat met behulp van de aansluitslang aan op de compressor. Ingebruikname van de compressor Sluit de compressor op het stroomnet aan en schakel hem via de netschakelaar in (stand I).
  • Page 21 Omgang met de motorveiligheidsschakelaar Alle compressoren zijn met een motorbeveiligingsschakelaar uitgerust. Deze schakelt de motor bij overbelasting of oververhitting automatisch uit, om het apparaat tegen beschadiging te bescher- men. Als de compressor door oververhitting of overbelasting wordt uitgeschakeld, dient u als volgt te werk te gaan: 1.
  • Page 22 Druk de aftaphendel onder de waterafscheider met uw vinger naar boven, tot al het water is wegge- lopen. Als u de aftaphendel weer loslaat, sluit hij automatisch. De tank moet hierbij onder druk staan. Technische gegevens Onderstaand vindt u een tabel met de prestatiewaarden van de compressor AC-500. Model Spanning Vermogen Aanzuig- Druk...
  • Page 23 Storingstabel AC-500 Let op: Bij storingen dient de compressor onverwijld stroomloos te worden gemaakt. Reparaties mogen uitsluitend door opgeleid en gekwalificeerd vakpersoneel worden uitgevoerd. Storingen Mogelijke oorzaken Oplossing De motor van de compressor Opmerking: De Als de druk in de tank onder 2,8 springt niet aan.
  • Page 24 Deel Tekening/Del Betekning Druckregler/ Pressure regulator Arbeitsdruck einstellen siehe Seite 5 Setting working pressure see page 13 1 Manometer tank/Manometer tank 15 Compressor/Kompressor 2 Lufttank/Luchttank 16 Veiligheidsbeugel/Säkerhetsbygel 3 Drukschakelaar/Tryckbrytare 17 Till-/frånbrytare/Aan/uit-schakelaar Slang 4 Manometer/Manometer /Slang 5 Tryckinställningsskruv/Drukregelschroef 19 Vridknapp/Draaiknop 6 Luftutlopp/Luchtuitlaat 20 Inlopp/Inlaat 7 Luftutlopp/Luchtuitlaat 21 Filterkåpa/Filterhuis...

  • Page 25: Viktig Säkerhetsinformation

    Inledning Förord Den här bruksanvisningen gäller för kompressorer i typserierna AC-500. Den innehåller viktig informa- tion hur kompressorn kan användas säkert, korrekt och ekonomiskt. Viktig säkerhetsinformation Läs noggrant igenom bruksanvisningen och beakta anvisningarna innan kompressorn tas i bruk! Kontrollera att det inte finns några transportskador. Brytaren måste vara i Off- resp. 0-positionen innan kompressorn tas i bruk.

  • Page 26: Avsedd Användning

    Miljöinformation Symbolen på produkten, bruksanvisningen eller förpackningen informerar om att den här produkten inte får avfallshanteras i de vanliga hushållssoporna när den en gång har använts färdigt. Den måste lämnas in till ett återvinningsställe för elektrisk och elektronisk utrust- ning. Materialen kan återvinnas enligt märkningen.

  • Page 27: Före Första Användningen

    Observera: Om du inte skulle behöva förpackningsmaterialet längre, skall avfallshanteringen skötas enligt de gällande bestämmelserna. Kontrollera att maskinen är komplett Kontrollera om maskinen har levererats komplett. Leveransomfattning AC-500: kompressor, slang, tryckbrytare, vattenavskiljare, bruksanvisning. SVENSKA 27...
  • Page 28 Ställa upp maskinen Ställ kompressorn i ett välventilerat, tillräckligt stort utrymme på en jämn yta. Rumstemperaturen bör inte vara högre än 35°C. 1. Ta bort skyddsvadderingen. 2. Anslut airbrush-apparaten till kompressorn med hjälp av anslutningsslangen. Börja använda kompressorn Anslut kompressorn till strömnätet och koppla på den med nätbrytaren, position I. Kompressorn ska- par arbetstrycket och stoppar automatiskt när maxtrycket har uppnåtts.
  • Page 29 Motorskyddsbrytarens funktion Alla kompressorer är utrustade med en motorskyddsbrytare. Den stänger automatiskt av motorn vid överbelastning eller överhettning för att skydda utrustningen mot skador. Gå tillväga på följande sätt om kompressorn stängs av på grund av överhettning eller överbelast- ning: Koppla till-/frånbrytaren till 0 ("från") och låt maskinen svalna ca.
  • Page 30 Tryck avtappningsspaken under vattenavskiljaren uppåt med fingret tills allt vatten har kommit ut. När du släpper avtappningsspaken igen stängs den automatiskt. Det måste finnas tryck i tanken. Tekniska data Nedan finns en tabell med prestandavärdena för kompressorn AC-500. Modell Spänning...
  • Page 31 Störningstabell AC-500 Se upp: Vid störningar skall strömmen kopplas bort direkt från kompressorn. Reparationer får endast genomföras av utbildad och kvalificerad fackpersonal. Störningar Möjliga orsaker Åtgärd Kompressorns motor Anmärkning: Motorskydds- När trycket i tanken faller under startar inte brytaren stoppar automatiskt 2,8 bar/40 PSI startar motorn när trycket i tanken...
  • Page 32 Vertrieb über Harder & Steenbeck GmbH & Co. KG Hans-Böckler-Ring 37, 22851 Norderstedt, Deutschland www.sparmaxair.de Art. Nr. 91047, EAN Code 4039868005397...
