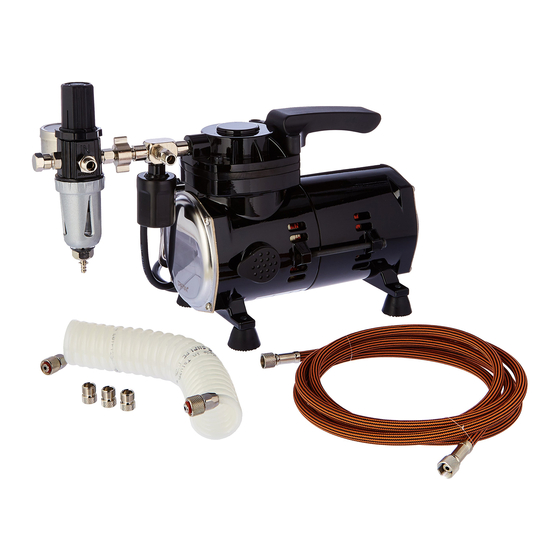

Sparmax TC-501N

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC-501N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sparmax TC-501N

Summary of Contents for Sparmax TC-501N

  • Page 1 Bedienungsanweisung Operating Instructions 10-16 Gebruiksanwijzing 17-23 Bruksanwisning 24-30 Sparmax TC-501N...

  • Page 3: Wichtige Sicherheitshinweise

    Einleitung Vorwort Diese Bedienungsanweisung gilt für die Kompressoren der Typenreihen TC-501N. Sie enthält wichti- ge Hinweise, wie der Kompressor sicher, sachgerecht und wirtschaftlich betrieben werden kann. Wichtige Sicherheitshinweise Lesen Sie vor der Inbetriebnahme die Bedienungsanweisung sorgfältig durch und beachten Sie die angeführten Hinweise!

  • Page 4: Hinweise Zum Umweltschutz

    Hinweise zum Umweltschutz Das Symbol auf dem Produkt, der Bedienungsanweisung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß...

  • Page 5: Gewährleistung

    Hinweis: Sollten Sie das Verpackungsmaterial nicht mehr benötigen, ist es gemäß den gel- tenden Bestimmungen zu entsorgen. Gerät auf Vollständigkeit prüfen Prüfen Sie, ob das Gerät vollständig geliefert wurde. Lieferumfang TC-501N: Kompressor, Druckminderer mit Wasserabscheider, Schlauch, Spiral Schlauch, Bedienungsanleitung. DEUTSCH 5...
  • Page 6 Gerät aufstellen Stellen Sie den Kompressor in einem gut belüfteten, ausreichend großen Raum auf eine ebene Fläche. Die Raumtemperatur sollte nicht höher als 35°C sein. Schrauben Sie den mitgelieferten Spiralschlauch auf Entfernen Sie die schwarze Schutzkappe Schrauben Sie den mitgelieferten Schlauch auf den Kompressor und verbinden Sie den Farbspritzapparat mit dem Kompressor.
  • Page 7 Umgang mit dem Motorschutzschalter Sämtliche Kompressoren sind mit einem Motorschutzschalter ausgestattet. Dieser schaltet den Motor bei Überlastung oder Überhitzung selbstständig ab, um das Gerät vor Beschädigung zu schützen. Falls der Kompressor sich durch Überhitzung oder Überlastung ausschaltet, gehen Sie wie folgt vor: 1.
  • Page 8 Störungstabelle TC-501N Achtung: Bei Störungen ist der Kompressor unverzüglich stromlos zu machen. Reparaturen dürfen ausschließlich von ausgebildetem und qualifiziertem Fach- personal durchgeführt werden. Störungen Mögliche Ursachen Abhilfe Der Motor des Kompressors Hinweis: Der Motorschutzschal- Wenn der Druck unter 2,8 bar/...
  • Page 9 Filter Deckel Stecker Filter Hülle Manometer Filter Hülle Wasserabscheider Filter Element Ablass-Ventil Filterhalter Kühlschlauch (Spiralschlauch) Lufteinlass Technische Daten Nachfolgend erhalten Sie eine Tabelle mit den Leistungswerten des Kompressors TC-501N. Modell Spannung Leistung Luft- Auto stop Laut- Gewicht leistung stärke netto Volt/Hz...

  • Page 10: Important Safety Instructions

    Introduction Preface This operating manual applies to type TC-501N series compressors. It contains important information on the safe, correct and economical operation of your compressor. Important safety instructions Please read the operating manual carefully prior to commissioning and observe the instructions con- tained therein! Check for transportation damage.

  • Page 11: Environmental Protection Instructions

    Environmental protection instructions The symbol on the product, operating manual or the packaging indicates that this product should not be disposed of in normal household waste at the end of its service life. It should be brought to a collecting point for the recycling of electrical and electronic devices. Materials should be recycled according to their respective markings.
  • Page 12 Warranty The manufacturer guarantees the original purchaser that the product was free from material defects at the time of delivery, said warranty applying to this product for a period of two years from the purchase date. In the event of the product exhibiting a material defect during the warranty period, the product shall, where a purchase receipt is produced, be repaired within a reasonable period of time or replaced with an equivalent or replace- ment model.
  • Page 13 Unit installation Install the compressor on a level surface in a well-ventilated room with adequate space. Room temperature should not exceed 35°C. 1. Screw on the curly hose. 2. Remove the black protective cap. 3. Connect the airbrush with the straight air hose to the compressor. Beginning of operation Connect the compressor to the power supply system.
  • Page 14 Thermal protector All compressors are fitted with a thermal protector. This automatically deactivates the motor in the event of overloading or overheating to protect the unit against damage. If overheating or overloading causes the thermal protector to switch off the compressor, proceed as follows: 1.
  • Page 15 Fault table TC-501N Warning: The unit should be de-energised immediately in the event of a malfunction. Repairs should only be entrusted to trained and qualified skilled personnel. Malfunctions Possible causes Remedy The compressor motor NOTE: The auto-stop feature of Once pressure drops to 40 does not start this unit’s pressure switch...
  • Page 16 Part drawing TC-501N Rubber stand Air hose Hose adapter G1/8’’ Pressure regulator Handle Air outlet Auto stop switch Detachable connector On/off switch Filter cover Plug Filter cover Pressure gauge Filter cover Moisture trap Filter Drain valve Support Cooling hose Air inlet Technical data The following is a table of performance values of individual compressor types.

  • Page 17: Belangrijke Veiligheidsinstructies

    Inleiding Voorwoord Deze handleiding geldt voor de compressoren van de modelserie TC-501N. Ze bevat belangrijke infor- matie over hoe de compressor veilig, vakkundig en economisch kan worden gebruikt. Belangrijke veiligheidsinstructies Lees voor de ingebruikname de handleiding zorgvuldig door en neem de daarin gegeven instructies in acht! Controleer of er geen transportschade is.

  • Page 18: Beoogd Gebruik

    Informatie m.b.t. milieuzorg Het symbool op het product, de handleiding of de verpakking wijst erop dat dit product aan het einde van zijn levensduur niet met het gewone huishoudelijke afval mag worden ver- wijderd. Het moet worden afgeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

  • Page 19: Garantie

    Instructie: Mocht u het verpakkingsmateriaal niet meer nodig hebben, dan dient het in over- eenstemming met de geldende bepalingen te worden verwijderd. Apparaat op volledigheid controleren Controleer of het apparaat volledig werd geleverd. Leveringsomvang TC-501N: compressor, waterafscheider met manometer, spiraalslang slang, handlei- ding. NEDERLANDS 19...
  • Page 20 Apparaat opstellen Plaats de compressor in een goed geventileerde, voldoende grote ruimte op een vlakke ondergrond. De temperatuur in de ruimte mag niet hoger zijn dan 35 °C. 1. Schroef de bijgeleverde spiraalslang op. 2. Verwijder de zwarte beschermkap. 3. Schroef de bijgeleverde slang op de compressor en verbind de verfspuit met de compressor.
  • Page 21 Omgang met de motorveiligheidsschµakelaar Alle compressoren zijn met een motorbeveiligingsschakelaar uitgerust. Deze schakelt de motor bij overbelasting of oververhitting automatisch uit, om het apparaat tegen beschadiging te beschermen. Als de compressor door oververhitting of overbelasting wordt uitgeschakeld, dient u als volgt te werk te gaan: 1.
  • Page 22 Storingstabel TC-501N Let op: Bij storingen dient de compressor onverwijld stroomloos te worden gemaakt. Reparaties mogen uitsluitend door opgeleid en gekwalificeerd vakpersoneel worden uitgevoerd. Storingen Mogelijke oorzaken Oplossing De motor van de compressor Opmerking: De Als de druk onder 2,8 bar/40 springt niet aan.
  • Page 23 40 Manometer 92 Filterhuls 41 Waterafscheider 93 Filterelement 42 Aftapplug 94 Filterhouder 43 Koelslang 95 Luchtinlaat Technische gegevens Onderstaand vindt u een tabel met de prestatiewaarden van de compressor TC-501N. Model Spanning Vermogen Aanzuig- Druk Geluids- Gewicht vermogen sterkte netto...

  • Page 24: Viktig Säkerhetsinformation

    Inledning Förord Den här bruksanvisningen gäller för kompressorer i typserierna TC-501N. Den innehåller viktig infor- mation hur kompressorn kan användas säkert, korrekt och ekonomiskt. Viktig säkerhetsinformation Läs noggrant igenom bruksanvisningen och beakta anvisningarna innan kompressorn tas i bruk! Kontrollera att det inte finns några transportskador. Brytaren måste vara i Off- resp. 0-positionen innan kompressorn tas i bruk.

  • Page 25: Avsedd Användning

    Miljöinformation Symbolen på produkten, bruksanvisningen eller förpackningen informerar om att den här produkten inte får avfallshanteras i de vanliga hushållssoporna när den en gång har använts färdigt. Den måste lämnas in till ett återvinningsställe för elektrisk och elektronisk utrust- ning. Materialen kan återvinnas enligt märkningen.

  • Page 26: Före Första Användningen

    Observera: Om du inte skulle behöva förpackningsmaterialet längre, skall avfallshanteringen skötas enligt de gällande bestämmelserna. Kontrollera att maskinen är komplett Kontrollera om maskinen har levererats komplett. Leveransomfattning TC-501N: kompressor, vattenavskiljare med manometer, spiralslang, slang, bruksanvisning. 26 SVENSKA...
  • Page 27 Ställa upp maskinen Ställ kompressorn i ett välventilerat, tillräckligt stort utrymme på en jämn yta. Rumstemperaturen bör inte vara högre än 35°C. 1. Skruva på den medföljande spiralslangen 2. Ta bort det svarta skyddslocket 3. Skruva fast den medföljande slangen på kompressorn ochkoppla samman färg- sprutan med kompressorn.
  • Page 28 Motorskyddsbrytarens funktion Alla kompressorer är utrustade med en motorskyddsbrytare. Den stänger automatiskt av motorn vid överbelastning eller överhettning för att skydda utrustningen mot skador. Gå tillväga på följande sätt om kompressorn stängs av på grund av överhettning eller överbelast- ning: Koppla till-/frånbrytaren till 0 ("från") och låt maskinen svalna ca.
  • Page 29 Störningstabell TC-501N Se upp: Vid störningar skall strömmen kopplas bort direkt från kompressorn. Reparationer får endast genomföras av utbildad och kvalificerad fackpersonal. Störningar Möjliga orsaker Åtgärd Kompressorns motor Anmärkning: Motorskydds- När trycket faller under startar inte brytaren stoppar automatiskt 2,8 bar/40 PSI startar motorn när trycket uppnår...
  • Page 30 Slutning Automatisk tryckbrytare Filterövertäckning På/-avknapp Filterhölje Kontakt Filterhölje Manometer Filterelement Vattenavskiljare Filterhållare Avtappningsskruv Luftintag Tekniska data Nedan finns en tabell med prestandavärdena för kompressorn TC-501N. Modell Spänning Effekt Insugnings- Tryck Buller- Vikt effekt nivå netto Volt Watt liter dB (A) 1m...
  • Page 32 Vertrieb über Harder & Steenbeck GmbH & Co. KG Hans-Böckler-Ring 37, 22851 Norderstedt, Deutschland www.sparmaxair.de Art. Nr. 91029, EAN Code 4039868003126...
