4. Anschlüsse
Zum normalen Anschließen des Monitors muss ein Kabel von einer Kamera oder einer anderen Videoquelle an eine
der BNC-Buchsen oder einen PC an den PC-Anschluss an der Rückseite des Monitors angeschlossen werden.
Es kann entweder die linke oder die rechte BNC-Buchse als Eingang verwendet werden. Zusätzlich kann die andere
Buchse an ein anderes Gerät angeschlossen werden, das dieses Signal auswertet.
Automatische Terminierung
Der Eingangsschaltkreis des Monitors terminiert das Eingangskabel normalerweise mit 75Ohm, aber diese BNC-An-
schlüsse sind selbstterminierend. Wenn zwei Kabel angeschlossen werden, wird die interne Terminierung abgeschal-
tet, so dass die Terminierung im letzten Gerät erfolgen kann. Diese Funktion wird auch speziell für die Y/C-(S-Video-)
Anschlüsse angeboten.

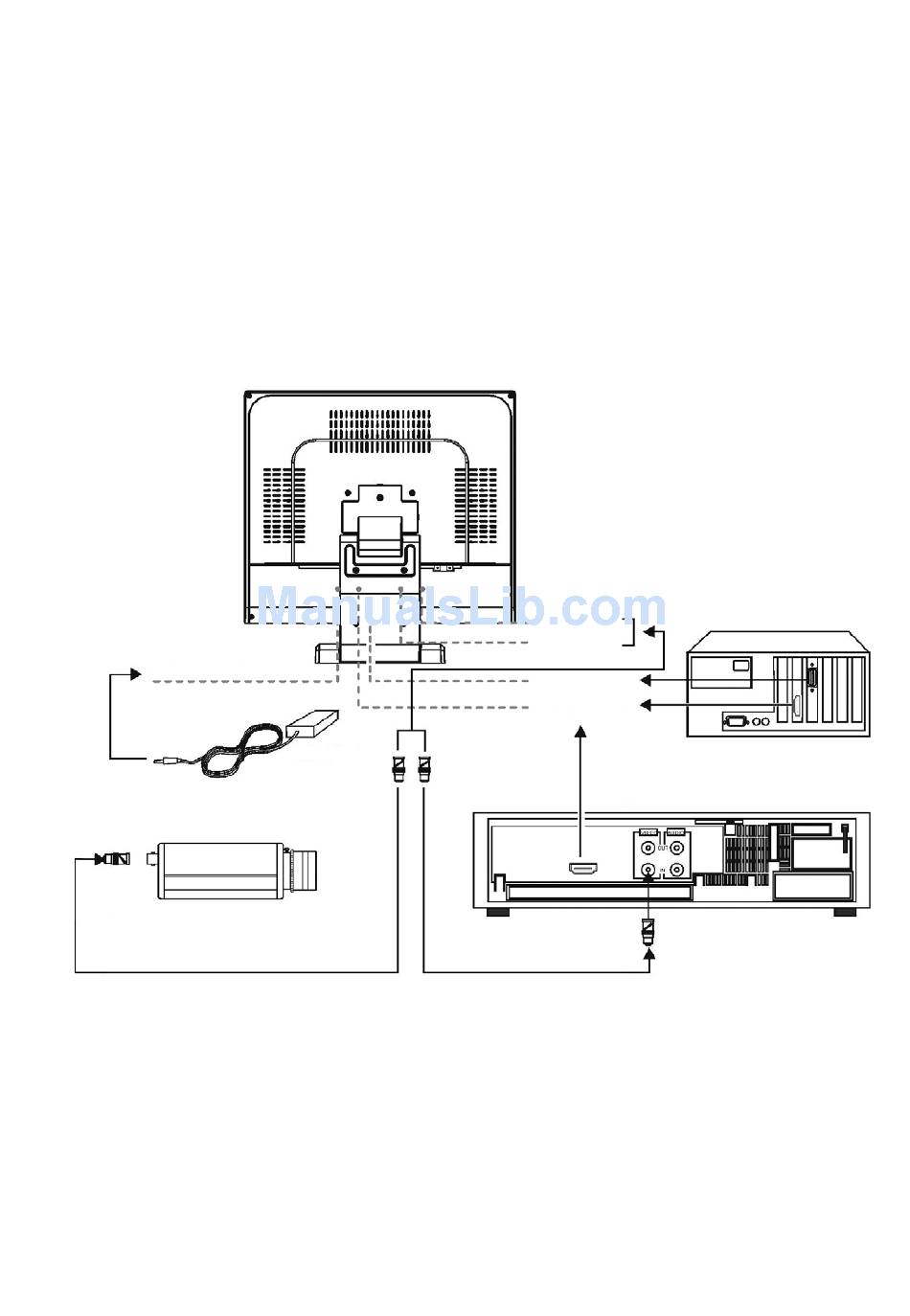

Spannungsanschluss
Kamera oder andere Videoquelle
DC Adapter
Optionaler Loop-Ausgang zu einem anderen Video-Gerät
BNC Kabel
Y/C Kabel
D-sub Kabel
HDMI Kabel
Typische Rückseite eines DVRs
7
PC
