Das Qualitätsmanagementsystem
Oventrop ist gemäß DIN-EN-ISO 9001 zerti-
fiziert.
SHK-ZERT bescheinigt Oventrop ein umfas-
Z
sendes Dienstleistungssystem für das SHK-
Handwerk.
Inhalt:
Seite 1 Allgemeine Hinweise
Montage des Ventils
Montage des Thermostaten
Bedeutung der Symbole und Ziffern
auf dem Thermostaten
Seite 2 Begrenzen des Einstellbereiches
Seite 3 Blockieren einer Einstellung
Justierung
Aufheben der Begrenzung oder Blockierung
Seite 4 Auswechseln der Stopfbuchse
Checkliste für die Störungsbeseitigung
Adresse Hersteller
Allgemeine Hinweise
Thermostatische Heizkörperventile regeln die Raumtem-
peratur durch Veränderung des Heizwasserdurchflusses.
Da oft nur ein geringer Wärmebedarf (vor allem in den
Übergangszeiten) besteht und die Thermostate die Ven-
tile dann nur wenig öffnen, können bei überhöhten Diffe-
renzdrücken störende Fließgeräusche auftreten. Um die-
se zu vermeiden, sollten Vorrichtungen zur Beeinflussung
des Differenzdruckes vorhanden sein; z.B. einstellbare
Umwälzpumpen, manuell regulierbare Bypassleitungen,
Differenzdruckregler oder Differenzdruck-Überström-
ventile.
Es empfiehlt sich, die Vorlauftemperatur den unter-
schiedlichen Außentemperaturen anzupassen, am be-
sten durch eine witterungsgeführte Vorlauftemperatur-
Regelung.
Weitere Informationen siehe „Gebrauchsanleitung
für den Benutzer" sowie Datenblätter „Thermostate"
und „Thermostatventile".
Montage des Ventils
Das Heizkörperventil ist so zu montieren, dass der
Thermostat waagerecht angeordnet und eine gute Um-
strömung durch die zirkulierende Raumluft gewährleistet
ist. Wenn die Einbauverhältnisse dies nicht zulassen, ist
ein Thermostat mit Fernfühler oder mit Fernverstellung
einzusetzen. Die jeweiligen Kapillarrohre dürfen dann
nicht geknickt oder flachgedrückt werden.
Das Heizkörperventil wird im Zulauf zum Heizkörper mit
Durchfluss in Pfeilrichtung montiert.
Bei lötlosem Rohranschluss (Klemmringverschraubung)
sind das Gewinde der Verschraubung und der Klemmring
werkseitig leicht eingeölt. Kein zusätzliches Fett verwen-
den! Auf keinen Fall darf der EPDM-Ventilteller mit Öl
oder Fett in Berührung kommen, denn EPDM-Material ist
dagegen nicht beständig.
Es dürfen nur Original Oventrop Klemmringverschrau-
bungen verwendet werden.
Die Rohre sind auf die richtige Länge und winkelig zur
Rohrachse abzulängen. Die Rohrenden müssen gratfrei
und unbeschädigt sein.
Stützring
Klemmring Druckschraube
von
D
Klemmringverschrau-
bung vor dem An-
ziehen. Rohrisolierung
weit genug entfernen.
Rohrverformung nach
dem Anziehen.
Premium Armaturen + Systeme

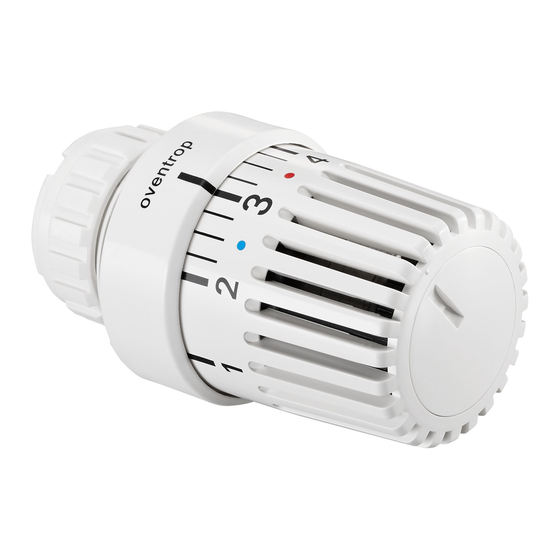

Thermostate „Uni LH" und „Uni LD"
In Verbindung mit dünnwandigen und sehr weichen Roh-
ren müssen Stützringe verwendet werden. Der Stützring
kalibriert dann das Rohr und gibt die notwendige innere
Verstärkung, um das notwendige Einklemmen zu er-
möglichen. Bei Rohren mit Schweißnähten sind Stützrin-
ge jedoch nicht verwendbar. Die Empfehlungen der Rohr-
hersteller sind unbedingt zu beachten. Ggf. ist ein prakti-
scher Vorversuch durchzuführen.
Für Oventrop Mehrschicht-Verbundrohr „Copipe" sind
die speziellen Verschraubungen „Cofit" einsetzbar. Die
den Verschraubungen beiliegende Montageanleitung ist
zu beachten.
Rohrleitungen und Heizkörper gut durchspülen, um
Funktionsstörungen durch Schweißperlen und Schmutz
zu vermeiden.
Bei Umrüstung älterer Heizungsanlagen sollte in jedes
Heizkörperventil ein Schmutzsieb aus Kunststoff einge-
baut werden.
Der Thermostat ist erst zu montieren, wenn die Bauar-
beiten beendet sind. Das Ventil kann während der Bau-
zeit mit der Schraubkappe betätigt werden. Die Schraub-
kappe darf jedoch nicht zur dauerhaften Absperrung des
Ventils gegen offene Atmosphäre (z. B. bei demontiertem
Heizkörper) genutzt werden. In diesem Fall ist der Ventil-
ausgang mit einer metallischen Verschlusskappe zu si-
chern.
Montage des Thermostaten
Um eine leichte Anbringung des Thermostaten zu ge-
währleisten, ist vor der Montage das Handrad in die
maximale Offenstellung (Merkzahl „5") zu bringen. In
dieser Stellung lässt sich die Überwurfmutter („Uni LH")
oder die Klemmverbindung („Uni LD") des Thermostaten
leicht am Ventilgehäuse befestigen.
Thermostat so ausrichten, dass die Markierung nach
oben zeigt. In dieser Stellung festhalten und Überwurf-
mutter fest anziehen, aber keine Gewalt anwenden.

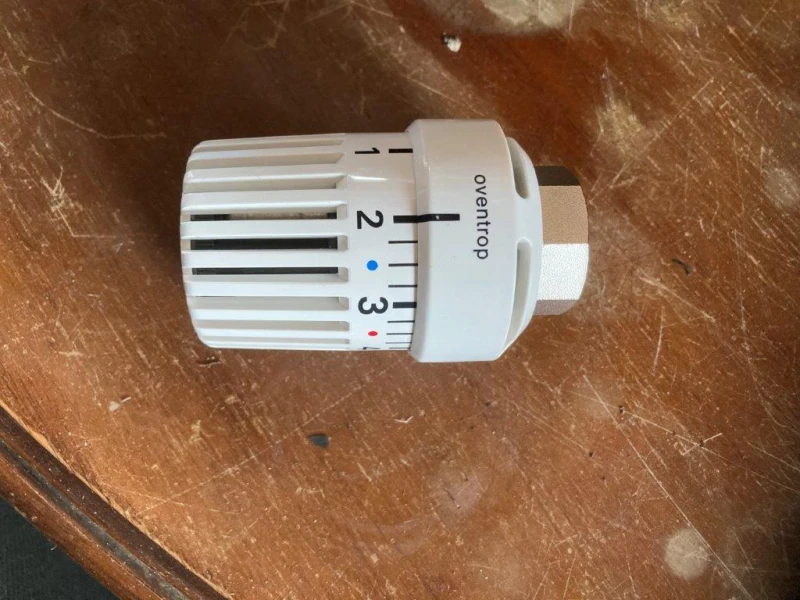

Bedeutung der Symbole und Ziffern auf dem
Thermostaten
(0 = Vollständige Absperrung.
Dieses Symbol ist nur auf den entsprechend
ausgerüsteten Thermostaten zu finden.)
= Frostschutzsymbol,
bei dieser Einstellung öffnen die
Thermostatventile automatisch, wenn
die Raumtemperatur unter 7 °C absinkt.
1 = ca. 12 °C
Die Teilstriche zwischen den
2 = ca. 16 °C
Ziffern 2 – 4 entsprechen
3 = ca. 20 °C
jeweils einer Raumtemperatur-
4 = ca. 24 °C
änderung von ca. 1 °C.
5 = ca. 28 °C
Thermostatventile
Anleitung für den Heizungsfachmann
Befestigungsmutter bei „Uni LH"
bzw. bei Klemmverbindung
„Uni LD"
ertastbare Einstellhilfe
Einstellmarke
Teilstrich
Drehrichtung „wärmer"
Grundeinstellung „3", ca. 20 °C
Drehrichtung „kälter"
Merkzahl
ertastbare Einstellhilfe
Handgriff
Memo-Scheibe
