Summary of Contents for urmet domus THERA 5 Ref.1092/602

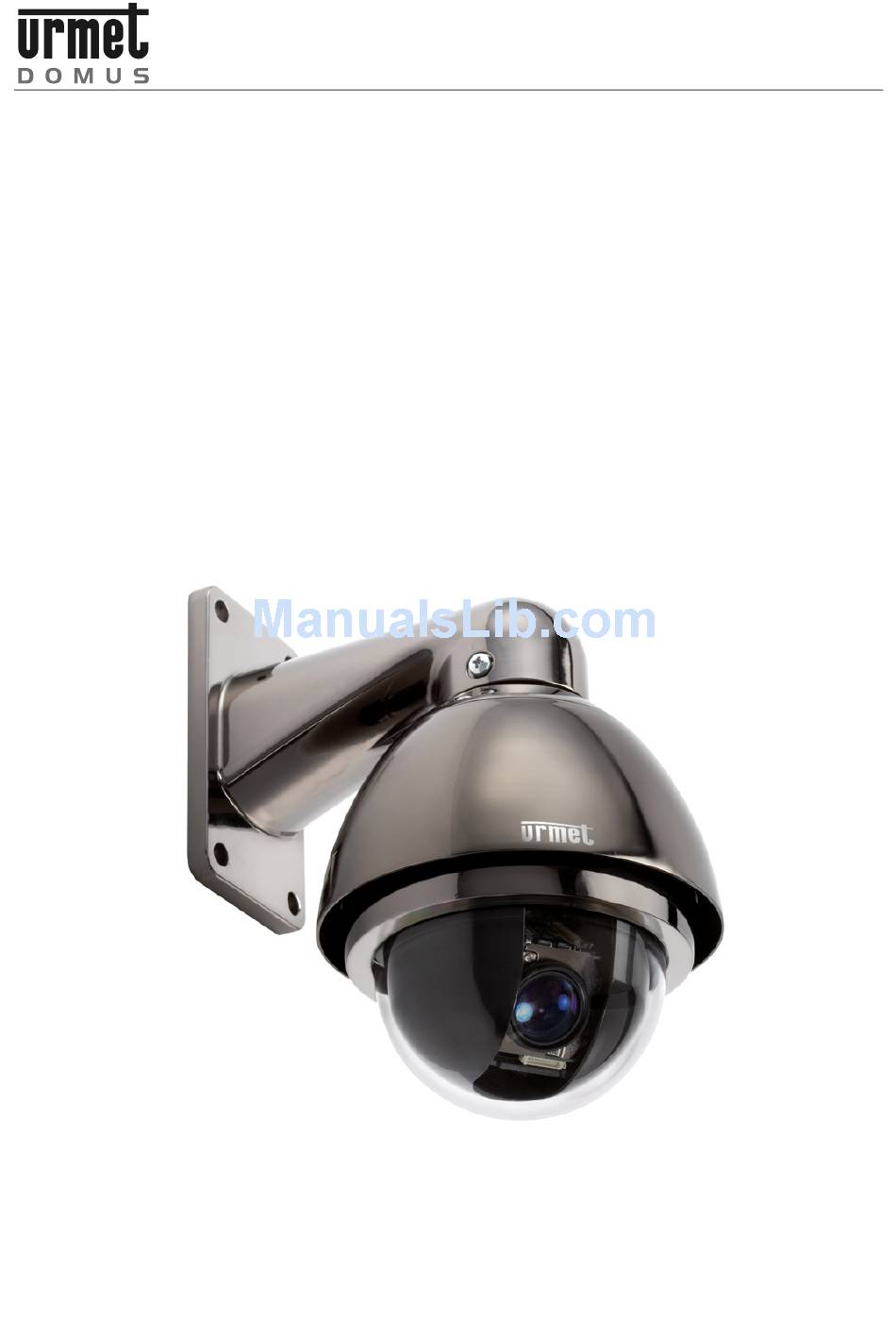

- Page 1 Mod. 1092 DS1092-090 THERA 5 MINIDOME P/T/Z ANTIVANDALO DA ESTERNO CON ZOOM 10X THERA 5 P/T/Z VANDAL-PROOF OUTDOOR MINIDOME WITH 10X ZOOM Sch./Ref. 1092/602 MANUALE DI INSTALLAZIONE ED USO INSTALLATION AND USER MANUAL...
-
Page 2: Table Of Contents
ITALIANO INDICE Informazioni generali ..........................3 Descrizione del prodotto......................3 Apertura della confezione....................... 3 1.2.1 Contenuto della confezione ........................3 Organizzazione del documento....................3 Importanti norme di sicurezza ......................4 Procedure di installazione........................6 Configurazione di un sistema minimale per l’uso di THERA 5..........6 Tipologie di installazione ...................... -
Page 3: Informazioni Generali
INFORMAZIONI GENERALI Caro cliente, La ringraziamo dell’acquisto di questo prodotto. Il presente documento descrive come installare ed utilizzare il modello di minidome THERA 5 URMET Domus S.p.A. Sch.1092/602. Prima di usare l’apparecchiatura, leggere il presente manuale che ne descrive l’uso corretto e sicuro. Conservare questo manuale con attenzione ed in un luogo facilmente reperibile per poterlo consultare prontamente quando necessario. -
Page 4: Importanti Norme Di Sicurezza
IMPORTANTI NORME DI SICUREZZA Sono qui riportate importanti norme da seguirsi scrupolosamente per operare la telecamere Sch.1092/602 e relativi accessori in condizioni di completa sicurezza. Nel seguito con il termine “sistema video” si intende una minidome Sch.1092/602 comprendente tutto quanto possa servire per renderla operativa (ad esempio, alimentazione, cavi, supporti, tastiera di controllo, od altro ancora). - Page 5 Riparazioni Non cercare di riparare da soli la minidome (ed anche alcuna parte del sistema video) in quanto l'apertura o la rimozione di alcune parti potrebbe esporre l'utente ad alte tensioni o altri pericoli. Rivolgersi esclusivamente a tecnici d'assistenza qualificati. Danni che richiedono il ricorso al servizio d'assistenza Nei seguenti casi, scollegare il sistema video dalla rete di alimentazione e rivolgersi per l'assistenza tecnica esclusivamente a personale qualificato.
-
Page 6: Procedure Di Installazione
PROCEDURE DI INSTALLAZIONE Questa sezione fornisce istruzioni dettagliate per l’installazione delle minidome THERA 5 Urmet Domus. Le istruzioni presuppongono da parte dell’installatore una buona conoscenza delle tecniche di installazione e l’adozione di metodi d’installazione sicuri. CONFIGURAZIONE DI UN SISTEMA MINIMALE PER L’USO DI THERA 5 La minidome THERA 5 contiene un ricevitore incorporato che decodifica i comandi provenienti dalla tastiera di comando Sch.1092/620 (fare riferimento al capitolo 4.2);... -
Page 7: Installazione A Parete
3.2.1 INSTALLAZIONE A PARETE. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate. Posizionare sulla staffa da parete l’anello di tenuta in gomma (oring), a corredo, nella apposita sede. Inserire il cavo di collegamento della dome, in dotazione, all’interno della staffa fino a farlo fuoriuscire dalla parte opposta. - Page 8 Bloccare la staffa alla dome utilizzando le viti con la rondella in gomma, a testa bombata a corredo avvitandole saldamente nei fori presenti ai lati della staffa. Posizionare la dome nel punto prescelto della parete avendo cura di far passare il cavo attraverso l’asola situata nella staffa o praticare un ulteriore foro sulla parete in corrispondenza del cavo in uscita dalla staffa di diametro sufficiente al passaggio del cavo intestato).
- Page 9 INSTALLAZIONE A PARETE CON POWER BOX SCH.1092/628 (Non a corredo) Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate. Eseguire i fori sulla superficie di appoggio prevista e fissare il Power Box utilizzando i 4 fori presenti alle estremità...
- Page 10 Eseguire il collegamento dell’alimentazione a 230 Vca inserendo il cavo di sezione e lunghezza adeguata allo scopo (vedi Requisiti per i cavi di collegamento) nel foro più piccolo corredato di pressa cavo presente nel lato inferiore del Box e collegandolo ai morsetti presenti sulla scheda dopo aver rimosso il coperchio di protezione.
- Page 11 Posizionare l’anello di raccordo, in dotazione, nella sede superiore della dome avendo cura di allineare i due fori presenti sulla dome ai due fori presenti sull’anello aiutandosi con i riferimenti presenti su entrambe le parti. Collegare la morsettiera del cavo alla morsettiera della dome come indicato in figura. ...
- Page 12 COLLEGAMENTI Collegare il cavo in dotazione alla dome per mezzo delle morsettiere. Collegare la seconda estremità del cavo al dispositivo video per mezzo del connettore BNC maschio. Collegare i due fili della RS485 per mezzo di morsettiera o eseguendo una saldatura alla borchia della tastiera (Sch.1092/620) rispettando le polarità...
-
Page 13: Requisiti Dei Cavi Per Il Collegamento
3.2.2 REQUISITI DEI CAVI PER IL COLLEGAMENTO Sono richiesti tre tipi di cavo: 1. Il cavo video, che trasporta il segnale video composito standard alla postazione di osservazione remota. Normalmente si utilizza un cavo coassiale da 75 Ohm. 2. Il cavo di alimentazione per la minidome THERA 5 (alimentatore da 24Vca). Per determinare le dimensioni del cavo, vedere la sezione “Dimensioni dei cavi d’alimentazione”... -
Page 14: Modalità Di Funzionamento
MODALITÀ DI FUNZIONAMENTO FUNZIONAMENTO ALL’ACCENSIONE Alla prima accensione, la dome utilizza le impostazioni di default di fabbrica. Le impostazioni, se variate, vengono memorizzate in maniera permanente e sono disponibili anche alle successive accensioni della dome. Da notare che in qualsiasi momento si possono riportare le impostazioni al loro valore di default di fabbrica agendo sulla voce di menu opportuna. -
Page 15: Sintassi Dei Comandi Eseguibili Da Tastiera Sch.1092/620
4.2.1 SINTASSI DEI COMANDI ESEGUIBILI DA TASTIERA SCH.1092/620 È possibile dare comandi da tastiera usando tasti singoli, oppure una combinazione di tasti. La sintassi di descrizione del comando formato da tasti è la seguente. Sintassi di comandi formati da tasti La sintassi usata in questo manuale per i comandi formati da tasti consiste in una serie di elementi che possono essere parole oppure numeri a tre cifre decimali. -
Page 16: Selezione Della Dome
SELEZIONE DELLA DOME Prima di poter eseguire qualunque comando, si rende necessario selezionare la dome su cui si vuole agire. Ad esempio, per selezionare la dome numero 1 si usa il seguente comando: CAM + 1 + ENTER A completamento dell’operazione il display della tastiera indica : A001. OPERAZIONI DI MANOVRA DELLA DOME Una volta selezionata, la dome può... -
Page 17: Funzioni Di Modifica Ingrandimento (Zoom)
La funzione di AUTO FLIP consente di seguire un soggetto che arrivando da una direzione passa sotto la dome e prosegue in linea retta. Per fare questo, basta mantenere premuto il tasto DOWN seguendo il movimento dell’oggetto. 4.4.2 FUNZIONI DI MODIFICA INGRANDIMENTO (ZOOM) L’ingrandimento della dome può... -
Page 18: Impostazione E Richiamo Di Posizioni Preimpostate (Preset)
4.4.5 IMPOSTAZIONE E RICHIAMO DI POSIZIONI PREIMPOSTATE (PRESET) La minidome THERA 5 memorizza fino a 128 configurazioni di pan, tilt e zoom (dette posizioni preimpostate oppure preset) in modo tale da permettere il richiamo di una di queste posizioni in un qualsiasi momento. Nota Bene Nella memorizzazione dei preset occorre tenere in considerazione che alcuni sono riservati e che non possono essere ne memorizzati ne utilizzati per posizionare la dome. -
Page 19: Menu Relativo Alle Informazioni Sul Prodotto
Opzione Valore Spiegazione I menu sono solo in lingua inglese. Language ENGLISH Menu relativo alle informazioni sul prodotto (vedi par. 4.5.1 ). Dome Information Menu relativo alle visualizzazioni (vedi par. 4.5.2 ). Display Informations Menu relativo alle programmazioni principali (vedi par. 4.5.3 ). Control Options Menu relativo alle programmazioni secondarie (vedi par. -
Page 20: Impostazioni Da Menu Relative Alle Programmazioni Principali (Control Options)
4.5.3 Impostazioni da menu relative alle programmazioni principali (Control Options) Dal menu di primo livello, scegliendo <CONTROL OPTIONS> e relativi sotto menu si ottiene l’accesso ai principali menu per la programmazione di THERA 5 CONTROL OPTIONS >1 Auto Flip 2 Proportional Speed 3 Pan Reverse 4 Tilt Reverse 5 Vector Scan Still... -
Page 21: Impostazioni Da Menu Relative Alle Programmazioni Principali (Diagnostic Options)
4.5.4 IMPOSTAZIONI DA MENU RELATIVE ALLE PROGRAMMAZIONI PRINCIPALI (DIAGNOSTIC OPTIONS) Dal menu di primo livello, scegliendo <DIAGNOSTIC OPTIONS> e relativi sotto menu si ottiene l’accesso ai principali menu per la gestione e la diagnostica di THERA 5 Diagnostic Options >1 Clear Memory 2 Restore Def Setting 3 Color System 4 Dome Reset... -
Page 22: Descrizione Delle Voci Di Menu
Opzione Valore Spiegazione Questa opzione permette di nominare la dome ON OFF CAM TITLE utilizzando fino massimo caratteri. (Vedi oltre) Questa opzione consente di selezionare la MANUAL AWC-SET WHITE BAL modalità di bilanciamento del bianco. (Vedi ATW oltre) Questa opzione consente di selezionare il ... - Page 23 Questa funzione consente di selezionare la modalità del bilanciamento del bianco. Selezionando questa voce di menu è possibile scegliere fra le opzioni MANUAL, AWC-SET e ATW. Opzione Valore Spiegazione Questa opzione consente regolare MANUAL RED ÷ BLUE manualmente il bilanciamento del bianco. Auto White Balance: regolazione automatica per interni da utilizzare in ambienti con AWC-SET...
-
Page 24: Backlight - Blc - Compensazione Controluce
4.5.7.3 Backlight – BLC – compensazione controluce Un oggetto inquadrato con forte luce proveniente da dietro solitamente appare scuro e poco visibile rispetto al resto dell’immagine. La funzione BLC permette di ovviare a questo inconveniente ed ottenere una buona compensazione. Selezionando questa voce di menu è... - Page 25 MODE Selezionando MODE è possibile scegliere fra le opzioni MANUAL (manuale), AUTO (automatica) e ONE- PUSH (una pressione). Selezionando MANUAL e premendo OPEN si accede al seguente sottomenu: ZOOM/FOCUS POS SETUP :TELE :WIDE :NEAR :FAR Press SET to Return Utilizzando I tasti “FOCUS” e “ZOOM” è possibile eseguire le regolazioni desiderate. TELE (avvicina l’immagine);...
-
Page 26: Exposure- Esposizione
D-ZOOM Selezionando D-ZOOM è possibile scegliere fra le opzioni ON (attivo) e OFF (disattivo). Selezionando ON e premendo OPEN si accede al seguente sottomenu: D-ZOOM LIMIT SETUP LIMIT Press SET to Return Selezionando LIMIT è possibile variare la percentuale di ingrandimento potendo scegliere fra i valori compresi tra X2 fino a X10. - Page 27 IRIS - IRIDE Selezionando IRIS è possibile scegliere fra le opzioni MANUAL (manuale) e AUTO (automatico). Selezionando MANUAL e premendo OPEN si accede al seguente sottomenu: IRIS MANUAL SETUP IRIS VAL 85 ■■■■■■■█■■■ Selezionando IRIS VAL e premendo i tasti “freccia” è possibile variare la percentuale di apertura dell’iride della dome scegliere fra i valori compresi tra 1 a 100.
-
Page 28: Special- Regolazioni Speciali
SENS-UP (DSS) – VARIAZIONE DELLA SENSIBILITA’ DELLA DOME IN FUNZIONE DELLA VARIAZIONE DI LUCE Questo dispositivo consente di effettuare riprese di scene in condizioni di scarsa luminosità. Alla graduale diminuzione della luminosità, corrisponde una diminuzione dei frame per secondo (numero di immagini/secondo) aumentando la sensibilità... - Page 29 DAY/NIGHT - VARIAZIONE DEL FUNZIONAMENTO DELLA DOME IN FUNZIONE DELLA VARIAZIONE DI LUCE PRESENTE SULLA SCENA La dome, che normalmente riprende le immagini a colori, in condizioni di scarsa illuminazione, commuta automaticamente il suo funzionamento da “colore” a “bianco/nero”, in questo modo viene ottimizzata la qualità...
-
Page 30: Impostazioni Da Menu Relative Alle Programmazioni (Function Programming)
Selezionando LEVEL e premendo i tasti “freccia” è possibile variare la definizione delle immagini potendo scegliere fra valori che variano fra 0 fino a 31. Selezionare END e premere CLOSE per tornare al menu precedente. 4.5.8 IMPOSTAZIONI DA MENU RELATIVE ALLE PROGRAMMAZIONI (FUNCTION PROGRAMMING) Dal menu di primo livello, scegliendo <FUNCTION PROGRAMMING>... -
Page 31: Preset - Memorizzazione Della Posizione E Dello Zoom Della Dome
4.5.8.1 Preset - memorizzazione della posizione e dello zoom della dome Selezionando PRESET e premendo OPEN si accede al seguente sottomenu: Preset >1 Number 2 Set Preset 3 Call Preset 4 Delete Preset 5 Name ------------- 6 AlaName Display IRIS CLOSE to Exit Opzione Valore Spiegazione... - Page 32 Opzione Valore Spiegazione Questa opzione consente di identificare i VectorScan Number 1 ÷ 6 che si vogliono memorizzare. E’ possibile selezionare un massimo di 6 VectorScan Questa opzione consente di definire le operazioni che devono essere eseguite dal VectrorScan selezionato Program a VectorScan (max 16).
-
Page 33: Pattern - Definizione Percorso Programmabile
Dwell – è il tempo di sosta prima che venga attivata la successiva azione; è possibile scegliere fra valori di 1 a 9; premere il tasto OPEN per selezionare il tempo di sosta desiderato. Nota Bene Affinché il numero di azione sia attiva è necessario inserire tutti i parametri richiesti e precedentemente elencati. -
Page 34: Sector Setup - Definizione Settori
NAME Selezionando NAME e premendo OPEN si accede al seguente sottomenu nel quale è possibile nominare il preset : - - - - - - - - - - - - - - - - 0123456789ABCDEFRGHIJKLMN OPQRSTUVWXYZ- IRIS CLOSE When Done Utilizzare i tasti freccia per spostarsi nella posizione nella quale si vuole inserire il carattere. - Page 35 Questa opzione consente di memorizzare le coordinate finali del settore relative al PAN. Premendo OPEN e posizionandosi per mezzo dei tasti freccia sulla inquadratura fine settore da Pan End POS 0,0 ÷ 359,9 ÷ 0,0 ÷ 90,0 memorizzare, è possibile vedere a monitor anche le coordinate relative alla inquadratura visualizzata.
-
Page 36: Masking Zone- Zona Di Mascheramento
4.5.8.5 Masking zone- zona di mascheramento Permette di escludere all’operatore la visione di parti delle immagini riprese e visualizzate a monitor. Selezionando MASKING ZONE e premendo OPEN si accede al seguente sottomenu: Masking Zone >1 Number 2 Mask Edit 3 Mask Display IRIS CLOSE to Exit Opzione Valore... - Page 37 PARK ACTION La PARK ACTION è l’azione che viene eseguita automaticamente dopo un periodo (PARK TIME) di inattività della Dome. Selezionando PARK ACTION e premendo IL TASTO FRECCIA DESTRA si accede al seguente sottomenu: Park Action >1Action _________ 2 Number _________ 3 Park Time _________...
- Page 38 Opzione Valore Spiegazione Questa opzione consente di selezionare una delle azioni descritte nella tabella precedente. None ÷ Preset ÷ NOTA: se l’opzione selezionata sarà None, nel momento Action VectorScan ÷ Pattern dell’accensione verrà eseguita l’ultima funzione svolta ÷ PanScan ÷ AutoScan dalla dome prima dello spegnimento, o il Park Time nel caso in cui prima dello spegnimento non fossero state richieste alla dome funzioni programmate).
-
Page 39: Alarm In Programming - Azioni Collegate Agli Allarmi
4.5.8.7 Alarm in programming – azioni collegate agli allarmi QUESTA FUZIONE E’ DISPONIBILE SOLO SE SONO PRESENTI IL POWER BOX 1092/628 E/O LE SCHEDE ALLARME SUPPLEMENTARI 1092/685 Selezionando ALARM IN PROGRAMMING e premendo OPEN si accede al seguente sottomenu: Alarm In Programming >1Channel Number 2 Label Edit ____... - Page 40 Opzione Valore Spiegazione Preset÷VectorScan÷ Questa opzione consente di selezionare una delle azioni Action Patter÷PanScan÷ descritte nella tabella delle PARK ACTION. AutoScan Questa opzione consente di definire specificatamente quale singola azione si vuole attivare. Il numero selezionabile della singola azione varia in funzione della azione precedentemente selezionata (da 1 a 165 Number 1 ÷...
-
Page 41: Impostazioni Hardware (Dip-Switch)
IMPOSTAZIONI HARDWARE (DIP-SWITCH) 4.6.1 IMPOSTAZIONE DELLA DOME Per eseguire le impostazioni di indirizzo,di baud rate e protocollo di comunicazione è necessario rimuovere la cupola estera e la cupola interna della dome procedendo nel seguente modo: Ruotare in senso antiorario la cupola esterna per circa ¼ di giro per sbloccarla dalla sede. Ruotare in senso antiorario la cupola interna per circa ¼... - Page 42 Assegnazione dell’indirizzo della dome con protocollo pelco D A ciascuna dome si può assegnare uno fra 255 indirizzi possibili agendo sugli 8 interruttori del dip-switch della Serie 2. L’indirizzo assegnato può essere determinato dalla tabella seguente. DIP-SWITCH SERIE 2 INDIRIZZO 0 (NON USARE) DS1092-090...
-
Page 43: Impostazioni Di Baud Rate
BAUD RATE PROTOCOLLO PELCO D PELCO P NOTA BENE Si consiglia la selezione del protocollo PELCO D alla baud-rate di 9600 bps per garantire il corretto funzionamento dei prodotti della famiglia THERA con i prodotti compatibili del catalogo Urmet Domus DS1092-090... -
Page 44: Comandi Speciali
COMANDI SPECIALI I comandi speciali, eseguibili da tastiera sotto descritti, possono essere realizzati inviando il comando CALL o PRESET seguito dai numeri che ne identificano l’azione. COMANDO DA TASTIERA FUNZIONE CALL 51 Memorizza la velocità del Panscan PRESET 51 Avvia il Preset Tour di default CALL 52 Abilita il PanScan PRESET 52... -
Page 45: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Sono qui riassunte le principali caratteristiche tecniche della telecamere Sch.1092/602. Caratteristiche generali Valore Peso 1000 g. Dimensioni x H 122 x193 mm Tensione d’alimentazione 24VAC Consumo massimo Grado di protezione IP66 -25 +60°C Temperatura di utilizzo Caratteristiche della minidome Valore Minidome... - Page 46 Caratteristiche meccaniche Valore Velocità manuale di spostamento orizzontale 0.1 240°/s 0.1 120°/s Velocità manuale di spostamento verticale Velocità in preset 300°/s Controllo remoto Valore Interfaccia RS485 Protocollo Pelco-D Data rate 2400bps, 4800bps, 9600bps (selezionabili tramite dip-switch) NOTA BENE ...
- Page 47 ENGLISH INDEX GENERAL INFORMATION ........................48 Product Description ......................48 Package Opening ......................... 48 1.2.1 Package Contents ..........................48 Structure of this manual ....................... 48 IMPORTANT SAFETY NOTES ......................49 INSTALLATION PROCEDURES......................51 Basic system configuration for the use of thera 5 ..............51 Installation Types........................
-
Page 48: General Information
Dear Customer, Thank your for purchasing this product. This document shows how to install and use the URMET Domus THERA 5 Ref.1092/602. Read this manual which contains information for correct, safe use carefully. Keep this manual at hand so that you can refer to it when needed. -
Page 49: Important Safety Notes
IMPORTANT SAFETY NOTES The following important notes must be followed carefully to work the Thera 5 Ref.1092/602 camera and respective accessories in total safety. The term “video system” here means a camera and all components needed for its operation (e.g., power, leads, supports, control board and more). - Page 50 Repairs Do not attempt to repair the camera (or any other part of the video system) yourself because opening or removing the lids may expose you to high voltage and other dangers. Always contact a qualified service technician. Damage requiring professional assistance Disconnect the video system from the power mains and call qualified service personnel in the following cases: If the power lead or plug is damaged.
-
Page 51: Installation Procedures
INSTALLATION PROCEDURES This section contain detailed instructions for installing Urmet Domus 1092/602 camera. These instructions assume that the installer has a good knowledge of installation techniques and is capable of adopting safe installation methods. BASIC SYSTEM CONFIGURATION FOR THE USE OF THERA 5 The minidome THERA 5 has an embedded receiver which decodes the commands coming from the control keypad Ref. - Page 52 3.2.1 WALL MOUNTING Before starting installation, check that all devices to be connected are not powered. Place on the wall mounting bracket the provided o-ring, in the suitable seat. Fit the dome connection cable, provided, into the bracket, until it comes out on the opposite side. ...
- Page 53 Fix the bracket to the dome using the provided round head screws with the rubber washer, by screwing them tightly in the holes on the bracket sides. Fix the dome to the wall, taking care that the cable goes through the slot in the bracket, or make another hole on the wall, in order to allow the passage of the cable.
- Page 54 WALL MOUNTING WITH POWER BOX REF. 1092/628 (not provided) Before starting installation, check that all devices to be connected are not powered. Make the holes on the support base and fix the Power Box using the 4 holes on the device ends. ...
- Page 55 Connect 230Vac power supply by putting the cable of suitable length and type (see Requirements for connection cables) in the smallest hole provided with grommet, present on the lower side of the Power Box and connect it to the terminal pins on the card, after removing the protection lid. ...
- Page 56 Put the provided junction ring in the upper seat of the dome, taking care that the two holes on the dome match the two holes on the ring, using the references on both the sides. Connect the cable terminal block to the dome terminal block, as shown in the figure. ...
- Page 57 CONNECTIONS Connect the provided cable to the dome using terminal blocks. Connect the second end of the cable to the video device, using the BNC male connector. Connect the two wires of RS485 with a terminal block or welding them to the keypad (Ref. 1092/620) wiring junction box, observing polarity: ORANGE + (positive) - YELLOW –...
- Page 58 3.2.2 REQUIREMENTS FOR CONNECTION CABLES Three types of cables are required: 1. The video cable, used to bring a standard composite video signal to the remote surveillance station. Usually a 75 Ohm coax cable is used. 2. The power supply cable for the minidome THERA 5 (24Vac power supply unit). To define cable dimensions, see “Power supply cables dimensions”...
-
Page 59: Operating Mode
OPERATING MODE OPERATION AT POWER-UP At the first power-up, the dome operates with the factory default configurations. If settings are changed, they are permanently stored and will be available also for future dome power-up. Notice that at any time settings can be restored to default values using the suitable menu item. - Page 60 4.2.1 KEYPAD REF. 1092/620 COMMAND SYNTAX Commands can be sent by the keypad using single buttons or several buttons. The command syntax is the following. Multiple buttons command syntax The command syntax described in this manual consists in elements which can be words or 3-decimal digits numbers.
- Page 61 DOME SELECTION Before activating any command, the dome must be selected. For example, use the following command to select the dome number 1: CAM + 1 + ENTER After this operation, the keypad display shows: A001. DOME MOVEMENT OPERATIONS Once the camera has been selected, the operator can directly perform on the keypad the following operations (described below): ...
- Page 62 The AUTO FLIP function allows to follow an object which moves under the dome and goes straight. To do this, keep the DOWN button pressed following the movement of the object. 4.4.2 ZOOM FUNCTIONS The dome zoom can be changed using the commands TELE and WIDE. Use TELE command to zoom in the image and WIDE command to zoom out the image.
- Page 63 4.4.5 SETTING AND RECALL OF PRESETS The minidome THERA 5 stores up to 128 pan, tilt and zoom configurations (called presets), therefore these positions can be recalled at any moment. Note When storing presets, consider that some positions are reserved and can neither be stored nor used to set the dome position.
-
Page 64: Display Options
Option Value Description Menus are only in English. Language ENGLISH Product information menu (see par. 4.5.1 ). Dome Information Display menu (see par. 4.5.2 ). Display Informations Main programming menu (see par. 4.5.3 ). Control Options Secondary programming menu (see par. 4.5.4 ). Diagnostic Options Menu used to configure the text associated to the dome (see par. - Page 65 4.5.3 Settings of main programming procedures via the menu (Control Options) From the first level menu, select <CONTROL OPTIONS> and its submenus to access the main menus for programming THERA 5. CONTROL OPTIONS >1 Auto Flip 2 Proportional Speed 3 Pan Reverse 4 Tilt Reverse 5 Vector Scan Still 6 Auto Focus...
- Page 66 4.5.4 SETTINGS OF MAIN PROGRAMMING VIA THE MENU (DIAGNOSTIC OPTIONS) From the first level menu, select <DIAGNOSTIC OPTIONS> and its submenus to access the main menus for THERA 5 management and diagnostics. Diagnostic Options >1 Clear Memory 2 Restore Def Setting 3 Color System 4 Dome Reset IRIS CLOSE to Exit...
- Page 67 Option Value Description This option allows to give a name to the ON OFF CAM TITLE dome, using up to 20 characters max. (see below). MANUAL AWC-SET This option allows select white WHITE BAL balancing mode (see below). ...
- Page 68 4.5.7.2 White bal – white balancing This function allows to select the white balancing mode. Select this menu item to choose MANUAL, AWC-SET and ATW options. Option Value Description This option allows to manually adjust the MANUAL RED ÷ BLUE white balancing.
- Page 69 4.5.7.4 Focus– zoom adjustment This function allows to access the submenu used to set dome adjustments. Select this item and press OPEN to access the following submenu: FOCUS SETUP MODE MANUAL ZOOM TRK ZOOM SPEED FAST D-ZOOM DISP ZOOM MAG ZOOM POS INIT LENS INIT Option...
- Page 70 MODE Select MODE to choose among MANUAL, AUTO (automatic) and ONE-PUSH options. Select MANUAL and press OPEN to access the following submenu: ZOOM/FOCUS POS SETUP :TELE :WIDE :NEAR :FAR Press SET to Return Use the buttons “FOCUS” and “ZOOM” to perform the desired adjustments. TELE (zoom in);...
- Page 71 D-ZOOM Select D-ZOOM to choose between ON (active) and OFF (not active) options. Select ON and press OPEN to access the following submenu: D-ZOOM LIMIT SETUP LIMIT Press SET to Return Select LIMIT to change the percentage of zoom, choosing among values from X2 to X10. Select END and press CLOSE to go back to the previous menu.
- Page 72 IRIS Select IRIS and choose between MANUAL and AUTO (automatic) options. Select MANUAL and press the button OPEN to access the following submenu: IRIS MANUAL SETUP IRIS VAL 85 ■■■■■■■█■■■ Select IRIS VAL and press the arrow buttons to change the iris opening and choose values from 1 to 100. This adjustment must be changed only when the dome is used in extreme conditions.
- Page 73 SENS-UP (DSS) – DOME SENSITIVITY ADJUSTMENT ACCORDING TO LIGHT CHANGE This device allows to shoot scenes in low-light conditions. When the brightness gradually decreases, also the frame per second is reduced (number of images/second), increasing the dome sensitivity. Select SENS-UP to choose between AUTO (automatic) and OFF (disabled). Select AUTO and press OPEN to access the following menu: SENS-UP LIMIT SETUP LIMIT...
- Page 74 DAY/NIGHT – DOME OPERATION CHANGE ACCORDING TO VARIATION OF LIGHT PRESENT IN THE SCENE The dome usually captures colour images, but under low-light conditions it automatically switches its operation mode from “colour” to “black/white”. In this way the quality of the captured image is optimized. Select DAY/NIGHT to choose among AUTO1 (automatic), AUTO2 (automatic), EXT, COLOR and B/W (black/white) options.
- Page 75 4.5.8 MENU SETTINGS CONCERNING PROGRAMMING (FUNCTION PROGRAMMING) In the first level menu, select <FUNCTION PROGRAMMING> and its submenus to gain access to the next menu levels for programming THERA 5. FUNCTION PROGRAMMING >1 Preset 2 Program VectorScan 3 Pattern 4 Sector Setup 5 Masking Zone 5 Motion 6 Alarm In Programming...
- Page 76 4.5.8.1 Preset – storage of dome position and zoom Select PRESET and press OPEN to access the following submenu: Preset >1 Number 2 Set Preset 3 Call Preset 4 Delete Preset 5 Name ------------- 6 AlaName Display IRIS CLOSE to Exit Option Value Description...
- Page 77 4.5.8.2 Program vectorscan – definition of a path made by preset, pattern and vectorscan Select PROGRAM VECTORSCAN and press OPEN to access the following submenu: Opzione Valore Spiegazione This option allows to identify VectorScan to be stored. Number 1 ÷ 6 Up to 6 VectorScan max.
- Page 78 Dwell – is the dwell time before the next action is activated; values from 1 to 9 can be selected; press the button OPEN to select the desired dwell time. Note In order to ensure that the action number is active, enter all the required parameters listed before. 4.5.8.3 Pattern –...
- Page 79 NAME Select NAME and press OPEN to access the following sub menu, where to give a name to the preset: - - - - - - - - - - - - - - - - 0123456789ABCDEFRGHIJKLMN OPQRSTUVWXYZ- IRIS CLOSE When Done Use the arrow buttons to move the cursor on the position where the character must be entered.
- Page 80 This option allows to store the TILT start coordinates of the sector. Press OPEN and with the arrow buttons move the dome to the starting Tilt Start POS 0,0 ÷ 359,9 ÷ 0,0 ÷ 90,0 shot to be stored. The user can see on the display the coordinates of the displayed shot.
- Page 81 4.5.8.5 Masking zone It allows to hide from the operator certain parts of the images captured and displayed on the monitor. Select MASKING ZONE and press OPEN to access the following submenu: Masking Zone >1 Number 2 Mask Edit 3 Mask Display IRIS CLOSE to Exit Option Value...
- Page 82 PARK ACTION The PARK ACTION is the action which is automatically executed after an inactivity time (PARK TIME) of the Dome. Select PARK ACTION and press the right arrow button to access the following submenu: Park Action >1Action _________ 2 Number _________ 3 Park Time _________...
- Page 83 Option Value Description This option allows to select one of the actions described in the previous table. None ÷ Preset ÷ NOTE: If the selected option is None, the function Action VectorScan ÷ Pattern performed by the dome at power-up will be the one in ÷...
- Page 84 4.5.8.7 Alarm in programming – actions associated to alarms THIS FUNCTION IS AVAILABLE ONLY IN PRESENCE OF POWER BOX 1092/628 AND/OR ADDITIONAL ALARM CARDS 1092/685. Select ALARM IN PROGRAMMING and press OPEN to access the following submenu: Alarm In Programming >1Channel Number 2 Label Edit ____...
- Page 85 HARDWARE SETTINGS (DIP-SWITCH) 4.6.1 DOME SETTING To set address, baud rate and communication protocol, remove the external and internal cover of the dome as follows: Rotate the external cover about ¼ turn counterclockwise to unlock it. Rotate the internal cover about ¼ turn counterclockwise to unlock it. After the two covers have been removed, it is possible to gain access to the dip-switches inside the dome.
- Page 86 pelco D protocol Dome address assignment with One of the 255 available addresses can be assigned to each dome, setting the 8 switches of the dip-switch of Series 2. The assigned address is defined by the following table. DIP-SWITCH SERIES 2 ADDRESS 0 (DO NOT USE) DS1092-090...
- Page 87 4) on the electronic card of the dome, following the positions indicated below: BAUD RATE PROTOCOL PELCO D PELCO P NOTE It is suggested to select PELCO D protocol at 9600 bps baud-rate to ensure the correct operation of THERA products with compatible products of Urmet Domus catalogue. DS1092-090...
- Page 88 SPECIAL COMMANDS The below described special commands, sent by the keypad, can be executed sending the command CALL or PRESET, followed by the numbers which identify the respective action. KEYPAD COMMAND FUNCTION CALL 51 Stores Panscan speed PRESET 51 Starts the default Preset Tour CALL 52 Enables PanScan PRESET 52...
-
Page 89: Technical Specifications
TECHNICAL SPECIFICATIONS The main technical characteristics of cameras Ref.1092/602 are the following: General characteristics Value Weight 1000 g. Dimensions x H 122 x193 mm Power supply voltage 24VAC Max. power consumption Protection grade IP66 -25 +60°C Working temperature range Minidome characteristics Value Minidome... - Page 90 NOTE ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................DS1092-090...
