Hyundai H- CDM8017 Instruction Manual

Cd/mp3/wma receiver
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H- CDM8017
CD/MP3/WMA RECEIVER
CD/MP3/WMA-РЕСИВЕР
Instruction manual
Руководство по эксплуатации

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H- CDM8017 and is the answer not in the manual?

Questions and answers

Related Manuals for Hyundai H- CDM8017

Summary of Contents for Hyundai H- CDM8017

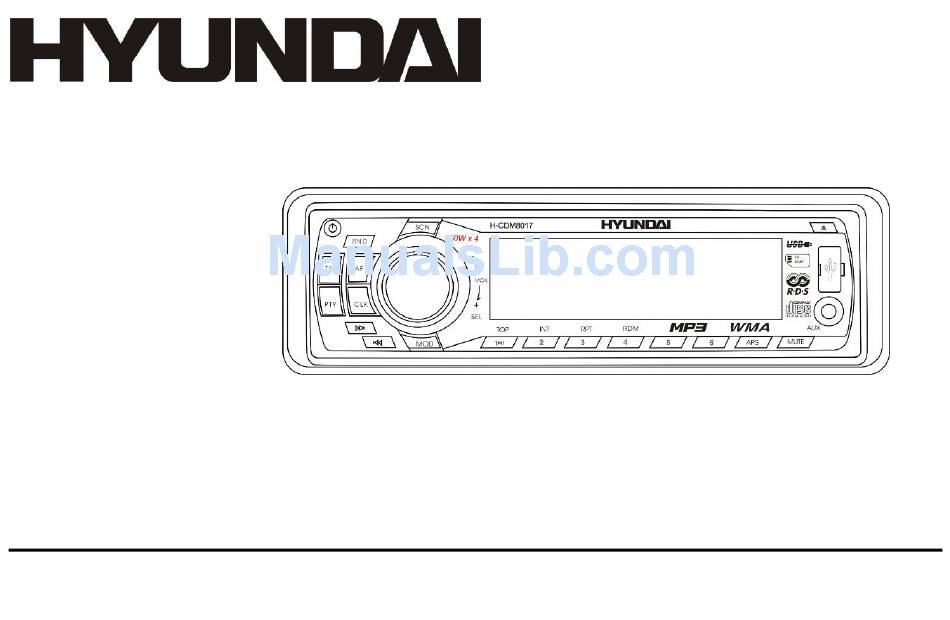

  • Page 1 H- CDM8017 CD/MP3/WMA RECEIVER CD/MP3/WMA-РЕСИВЕР Instruction manual Руководство по эксплуатации...

  • Page 2: Table Of Contents

    Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Table of contents....................................2 Important safeguards..................................

  • Page 3: Important Safeguards

    Important safeguards · Read carefully through the manual to familiarize yours with this high-quality sound system. · Disconnect the vehicle's negative battery terminal while mounting and connecting the unit. · When replacing the fuse, be sure to use one with an identical amperage rating. Using a fuse with a higher amperage rating may cause serious damage to the unit.

  • Page 4: Installation/ Connections

    Installation/ Connections Din front-mount (method 1) · After inserting the holder into the dashboard, select the appropriate tab and bend them inwards to secure the holder in place. · Insert fingers into the groove in the front of frame and remove it. ·...
  • Page 5 Din rear-mount (method 2) Installation using the screw holes at both sides of the unit. 1. Select a position where the screw holes of the main unit are fitted for aligned, and tighten the screws at 2 positions at each sides. Use either truss screws (5 x 8mm) or flush surface screws (4 x 8mm), depending on the shape of the screw holes in the bracket.
  • Page 6 Attaching the control panel 1. Insert the left side of the control panel into the main unit (pic. 3). Note: the control panel must be attached into the T-Joint. 2. Press the right side of the control panel until a “click” sound is heard. 3.
  • Page 7 Electrical connections Caution: Contact your authorized car dealer before installing this unit. Location Function Connector A Connector B Rear Right(+) Rear Right(-) Front Right(+) Battery 12V (+) Front Right(-) Power Antenna Front Left(+) Front Left(-) ACC+ Rear Left(+) Ground Rear Left(-)

  • Page 8: Panel Controls

    Panel controls 10 11 1. POWER button Press any button except OPEN button to turn the power on. Press POWER button and hold for 2 seconds to turn the power off. 2. MODE button. Press it to select the mode: TUNER => DISC => USB/SD/MMC =>...
  • Page 9 Rotate VOL knob to adjust the mode. Press and hold for 2 seconds the SEL button to select the modes: TA SEEK/TA ALARM => PI SOUND/MUTE => RETUNE S/L => MASK DPI/ALL => BEEP ALL/2 /OFF=> SEEK => AUDIO DSP ( )=>...
  • Page 10 Inner panel Press the OPEN button on the front panel to flip it down. 1. EJECT button 2. RESET button 3. Disc slot 4. SD/MMC card slot 5. Flashing LED When the front control panel is removed this indicator flashes. Note: Pressing the RESET button will erase the clock setting and stored stations.

  • Page 11: General Operations

    General operations Reset the unit Operating the unit for the first time or after replacing the car battery, you must reset the unit. with thin hard object to restore the Press OPEN button on the panel to open the panel and remove the panel, then press the RESET button unit to the original factory settings.
  • Page 12 Press CLK button anytime to view the time display. Setting other characteristics Press and hold for 2 seconds the SEL button to select the modes: TA SEEK/TA ALARM => PI SOUND/MUTE => RETUNE S/L => MASK DPI/ALL => BEEP ALL/2 /OFF=>...
  • Page 13 d. MASK DPI MODE Rotate the VOL knob to select the desired mode: MASK DPI or MASK ALL. - MASK DPI: masked only the AF which has different PI. - MASK ALL: masked the AF which has different PI and any other interfering non PI station which having the same transmitting frequency.
  • Page 14 k Volume mode Select the mode: VOL ADJUST to adjust the volume level (10-50). l ESP MODE (Electronic Shock Protection) Rotate the VOL knob to select the desired mode: ESP 6 or ESP 25. - ESP 6 second: for normal road condition. ESP 25 second: for road condition extremely unusual.

  • Page 15: Digital Tuner Operations

    Digital tuner operations Note: RDS (Radio Data System) service availability varies with areas. Please understand if RDS service is not available in you area, the following service is not available, either. Band selection Press the MODE button to select TUNER. Press BAND once or more to select: FM1, FM2,FM3, MW1, MW2. Manual/ automatic tuning ·...

  • Page 16: Region Function

    Preset scan Select a band. Press APS button to scan all preset stations in the memories of the current band and stay on each memory stations for 5 seconds. To stop preset scan, press the button again. Auto scan function In Radio mode press the SCN to start the automatic search and stay on each station for 5 seconds.
  • Page 17 3. Searching will start. 4. Press PTY button again to switch the PTY function off.

  • Page 18: Cd/ Sd/ Mmc/ Usb Operations

    CD/ SD/ MMC/ USB operations Discs for playback This unit can play disc types: CD/CD-R/-RW. Compatible with formats: MP3/WMA/CDDA. Loading a disc 1. Turn the power on. 2. Press the OPEN button on the panel. 3. Insert the disc with the printed side facing upward into the slot. 4.
  • Page 19 5. Tag (id3tag ver2.0) - Title/ Artist/ Album: 32 byte support. 6. Multi card reader not support. 7. USB 2.0 support. Note: USB format supports 2.0. Capacity: 8 MB ~ 1 GB. SD cards brands: Cannon, Fuji film, Palm, Motorola, Microsoft, IBM, HP, Compaq, Sharp, Samsung, etc. Capacity: 8 MB ~ 1 GB. MMC cards brands: Ericsson, Nokia, Motorola, HP, Palm, Sanyo, Microsystems, etc.
  • Page 20 Selecting 10 tracks down/up Press the 5 or 6 digit button to go 10 track down or up. Scanning (intro) You can play the beginning of every track for 10 seconds in sequence. Press the INT button shortly to start intro playback of tracks. Repeat playback Press the RPT button shortly to repeat current track.
  • Page 21 Track name search Press the APS button for 3 times to enter the track name search function. 2. Rotate the SEL knob to select the desired directory. Press the >>| or |<< button to select the desired track. Press the SEL button to play the desired track.

  • Page 22: Mp3 Overview

    MP3 overview Notes on MP3: · MP3 is short for MPEG Audio Layer 3 and refers to an audio compression technology standard. · This product allows playback of MP3 files on CD-ROM, CD-R or CD-RW discs. · The unit can read MP3 files written in the format compliant with ISO 9660. However it does not support the MP3 data written by the method of packet write.

  • Page 23: Anti-Theft System

    · Up to 16 characters are displayed for the name of an Album or a Track. ID3TAG version 1.x is required. · Note that the unit may not play Tracks in the order that you wrote them to the disc. Anti-theft system Remove the panel 1.

  • Page 24: Handling Discs

    Handling discs · Dirty, scratched or warped discs may cause skip ping or noise. · Handle the disc only by the edges. To keep clean do not touch its surface. · Discs should be stored in their cases after use to avoid scratches. ·...

  • Page 25: Troubleshooting Guide

    Troubleshooting guide Cause Solution Symptom The car ignition is not on. If the power supply is properly connected to the car General No power The fuse is blown. accessory switch the ignition key to “ACC”. Replace the fuse. Disc Presence of disc inside the player. Remove the disc in the player then put a new Disc cannot be loaded.

  • Page 26: Specification

    Specification General Power supply 12 V DC Current consumption max. 10 A Maximum power output 50 W x 4 channels Dimensions (L x W x H) 178 x 165 x 50 mm Working temperature range -10ºС - +60ºС 40 sec for Audio-CD, 120 sec for MP3 FM Stereo Radio Frequency range 87.5 - 108.0 MHz...

  • Page 27: Содержание

    Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание Содержание....................................27 Меры предосторожности................................28 Установка/ подключение................................29 Органы управления..................................33 Основные...

  • Page 28: Меры Предосторожности

    Меры предосторожности · Тщательно изучите настоящую инструкцию, чтобы ознакомиться с высококачественной аудиосистемой. · При установке и подключении изделия отключите отрицательную клемму аккумулятора автомобиля. · При замене предохранителя убедитесь, что вы устанавливаете предохранитель с тем же номиналом. · Не пытайтесь разбирать изделие. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны...

  • Page 29: Установка/ Подключение

    Установка/ подключение Первый вариант установки После установки кожуха авто магнитолы в приборную панель автомобиля выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте. 1. Приборная панель автомобиля 2. Гайка (5 мм) 3.
  • Page 30 Второй вариант установки Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях магнитолы. Закрепите магнитолу на крепежных кронштейнах штатного радиоприемника. 1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе магнитолы. Закрепите...
  • Page 31 Работа со съемной панелью Снятие съемной панели 1. Нажмите на кнопку OPEN на панели. Панель опустится вниз (рис. 1). 2. Сдвиньте панель в левую сторону и вытяните ее на себя (рис. 2). Установка съемной панели 1. Держите панель так, чтобы ее лицевая сторона была направлена вниз. Рис.
  • Page 32 Схема электрических соединений Внимание: Перед установкой свяжитесь с Вашим региональным дилером. Номер Функция Разъем A Разъем B Задний правый(+) Задний правый(-) Передний правый(+) Питание 12В (+) Передний правый(-) Авто антенна Передний левый(+) Передний левый(-) Зажигание (+12В) Задний левый(+) Земля Задний левый(-)

  • Page 33: Органы Управления

    Органы управления Передняя панель 10 11 14 15 16 17 1. Кнопка POWER Нажмите на любую кнопку, кроме кнопки OPEN, чтобы включить питание устройства. Нажимайте и удерживайте в течении 2 секунд кнопку POWER, чтобы выключить его. 2. Кнопка MODE Нажимайте на кнопку, чтобы выбрать режим: TUNER (Радио) => DISC (Диск) => USB/SD/MMC => AUX. 3.
  • Page 34 В режиме Радио нажмите на кнопку, чтобы включить/ выключить функцию PTY (настройки типа принимаемой программы). 6. Кнопка OPEN Нажмите на кнопку, чтобы открыть панель. 7. Кнопка BАND Нажмите кнопку BАND для установки диапазона радиоприемника в режиме Радио. 8. Выход AUX 9.
  • Page 35 В режиме радио нажимайте на кнопки для ручного поиска радиостанций. Нажмите и удерживайте для автоматического поиска радиостанций. 13. Кнопки с цифрами 14. Кнопка TOP/>|| В режиме диска нажмите на кнопку, чтобы поставить воспроизведение на паузу. Нажмите еще раз, чтобы продолжить воспроизведение.
  • Page 36 Внутренняя сторона Нажмите на кнопку OPEN на передней панели, чтобы откинуть панель. 1. Кнопка EJECT 2. Кнопка RESET 3. Слот для диска 4. Разъем для SD/MMC карты 5. Мигающий светодиод Светодиод мигает при отсоединенной панели. Внимание: При нажатии на кнопку RESET все настройки и станции будут удалены из памяти устройства. Когда Вы опускаете...

  • Page 37: Основные Операции

    Основные операции Кнопка RESET (сброс) Нажмите на панели на кнопку OPEN. Панель откроется. Снимите панель и нажмите на кнопку сброса RESET, расположенную за передней панелью. Эта мера необходима в следующих ситуациях: исходная установка устройства после подключения, никакие кнопки не действуют, символы ошибок появляются на дисплее. Кнопка...
  • Page 38 Установка часов Вы можете настроить отображение времени на дисплее при включенном питании изделия. Нажмите кнопку CLK, затем нажмите и удерживайте кнопку CLK в течение 3 секунд, на дисплее начнет мигать время. 1. Вращайте регулятор VOL по часовой стрелке для установки часов. 2.
  • Page 39 б Режим PI SOUND/MUTE PI SOUND Когда происходит частое переключение между двумя радиостанциями, то звук этих станций будет одновременно звучать в течение 1 секунды. PI MUTE В аналогичной ситуации звук будет приглушен на 1 секунду. в. Режим RETUNE Поворачивайте регулятор громкости на панели, чтобы выбрать один из режимов: Retune-S или Retune-L (временной интервал...
  • Page 40 MASK ALL: Маскирует и информационные программы, и станции, не поддерживающие RDS. д. Режим BEEP (звуковой сигнал) Поворачивайте регулятор громкости на панели, чтобы выбрать один из режимов: ON (вкл.) или OFF (выкл.) BEEP ON: включает звуковые сигналы, когда заданная функция выполнена. BEEP OFF: выключает...
  • Page 41 е. Режим ESP (электронная система стабилизации) Электронная система стабилизации необходима при движении по неровной дороге. Поворачивайте регулятор громкости на панели, чтобы выбрать количество секунд, необходимых для системы: ESP 6 секунд: для дороги с обычным покрытием. ESP 25 секунд: для экстремальных условий поездки. Для...

  • Page 42: Цифровой Тюнер

    Цифровой тюнер Внимание: Сервис RDS (Система радио данных) доступен не во всех регионах. Имейте ввиду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать. Выбор диапазона Нажмите на кнопку MODE, чтобы выбрать режим радио - TUNER. Нажимайте...
  • Page 43 Функция автоматического сохранения станций в памяти Выберите диапазон. Нажмите и удерживайте в течение 2 секунд кнопку А/РS, 6 самых сильных доступных станций будут автоматически сохранены в памяти кнопок 1~6. Чтобы остановить автоматическое сохранение, снова нажмите на кнопку А/РS. Функция автоматического предпрослушивания станций Выберите...
  • Page 44 Функция REG (Регионального приема) Нажмите и удерживайте в течение 2 секунд кнопку AF, чтобы выключить или включить функция REG. Когда функции AF и REG включены, то будут приниматься только региональные станции с альтернативными частотами. Функция PTY (Тип программы) 1. Нажмите на кнопку PTY, чтобы выбрать программу: MUSIC (Музыка) => SPEECH (Речь) => PTY OFF (Выкл.) 2.

  • Page 45: Воспроизведение Файлов С Cd/ Sd/ Mmc/ Usb

    Воспроизведение файлов с CD/ SD/ MMC/ USB Диски для воспроизведения Это устройство может воспроизводить разновидности цифровых дисков: CD/CD-R/-RW. Совместимо с форматами: MP3/WMA/CDDA. Загрузка диска 1. Включите питание устройства. 2. Нажмите на кнопку OPEN на панели, чтобы открыть ее. 3. Установите диск в слот маркированной стороной вверх. 4.
  • Page 46 4. Имя файла: 32 байта/ имя папки: 32 байта. 5. Тэг (id3tag ver 2.0) - Имя/ Исполнитель/ Альбом: поддержка 32 байтов. 6. Многофукциональный карт-ридер не поддерживается. 7. Поддержка формата USB 2.0. Примечание: USB: Поддержка формата USB 2.0. Емкость: 8 Mб ~ 1 Гб. SD: Поддержка...
  • Page 47 Ускоренное воспроизведение вперед или назад Во время воспроизведения нажмите и удерживайте кнопки 9/:, чтобы начать ускоренное воспроизведение назад или вперед. Отпустите кнопку, когда дойдете до фрагмента, с которого хотите продолжить воспроизведение. Переход на 10 треков назад/ вперед Для перехода на 10 треков назад или вперед нажимайте соответственно на кнопки с цифрами 5 и 6. Функция...
  • Page 48 Поиск по номеру трека 1. Нажмите на кнопку APS, чтобы активировать этот режим поиска. 2. Вращайте регулятор громкости VOL, чтобы выставить необходимую цифру (0-9). 3. Нажмите на кнопку SEL, чтобы перейти к следующей цифре. 4. Повторяйте шаги 2-4, чтобы ввести трехзначный номер. 5.

  • Page 49: Обзор Мр3

    Обзор МР3 Замечания по МР3: · МР3 это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука. · Данное изделие позволяет воспроизводить файлы МР3 на дисках CD-ROM, CD-R или CD-RW. · Изделие может считывать файлы МР3, записанные в формате, соответствующем ISO 9660. Однако оно не поддерживает...
  • Page 50 Замечание по созданию собственных CD-R или CD-RW, содержащих файлы MP3 · Для получения высокого качества звука мы рекомендуем преобразовывать файлы МР3 с эталонной частотой 44,1 кГц и фиксированным битрейтом 128 Кбит/сек. · НЕ сохраняйте более 256 файлов МР3 на диске. ·...

  • Page 51: Система Против Кражи

    Система против кражи Снятие панели 1. Нажмите на кнопку POWER, чтобы выключить питание устройства. 2. Нажмите на кнопку OPEN, чтобы снять панель. 3. Нажмите на панель в левую сторону и вытяните ее правую сторону на себя. 4. Положите панель в специальный футляр и возьмите его с собой, когда будете покидать машину. Съем...

  • Page 52: Чистка И Уход

    · НЕ ПРИКАСАЙТЕСЬ к стороне, не имеющей маркировки. · НЕ ПРИКРЕПЛЯЙТЕ какую-либо печать, этикетку или лист предохранения данных к любой стороне диска. Чистка и уход Чистка корпуса Протирайте мягкой тканью. Если корпус очень загрязнен (не мочите его), используйте ткань, слегка смоченную мыльным раствором, и...

  • Page 53: Руководство По Устранению Неисправностей

    Руководство по устранению неисправностей Неисправность Причина Решение Зажигание машины не включено. Если источник питания подключен надлежащим образом к выключателю машины, установите Нет питания ключ зажигания в положение “АСС”. Сгорел предохранитель. Замените предохранитель. В плеер установлен диск. Удалите диск из плеера, затем установите новый. Невозможно...

  • Page 54: Технические Характеристики

    Технические характеристики Общие Источник питания 12 В постоянного тока Потребляемый ток/Предохранитель Максимум 10 А Максимальная выходная мощность 50 Вт х 4 канала Размеры (Д х Ш х В) 178 х 165 х 50 мм Рабочий диапазон температур -10ºС - +60ºС Электронная...
