Summary of Contents for Hyundai H-CDM8018

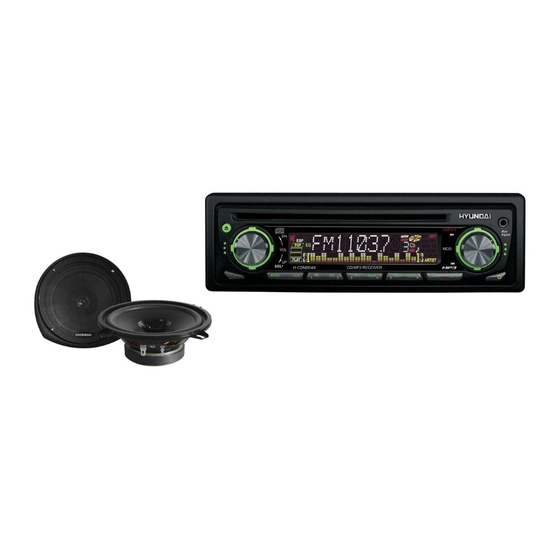

- Page 1 H-CDM8018 CD/MP3-RECEIVER + 13 cm dual cone acoustic system CD/MP3-РЕСИВЕР + 13 см акустическая система с двойным диффузором Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Table of contents ......................................2 Instruction manual for CD/MP3-RECEIVER Important safeguards..................................3 Installation/Connections..................................4... -
Page 3: Instruction Manual For Cd/Mp3-Receiver
Instruction manual for CD/MP3-RECEIVER Important safeguards • Read carefully through this manual to familiarize yourself with this high-quality sound system. • Use only in a 12-volt DC negative-ground electrical system. • Disconnect the vehicle's negative battery terminal while mounting and connecting the unit. •... -
Page 4: Installation/Connections
• When extending the ignition, memory backup or ground cable, use diameter of 0.75mm (AWG18) or more automotive grade cable to avoid wire deterioration or damage to the wire coating Installation/Connections Din front-mount (method 1) • After inserting the holder into the dashboard, select the appropriate tab and bend them inwards to secure to the place •... - Page 5 1. Dashboard 2. Nut (5mm) 3. Spring washer 4. Screw (5 x 25mm) 5. Screw 6. Strap 7. Plain washer Din rear-mount (method 2) Installation using the screw holes at both sides of the unit. 1. Select a position where the screw holes of the main unit are fitted for aligned, and tighten the screws at 2 positions at each sides. Use either truss screws (5 x 8mm) or flush surface screws (4 x 8mm), depending on the shape of the screw holes in the bracket.
- Page 6 Electrical connections...
-
Page 7: Panel Controls
Panel controls 1. Disc eject. 2. Volume Up (+) / Down (-). Push to select VOL/ BAS/ TRE/ BAL/ FAD. Push more than 2 seconds to Menu mode. MP3 track/ file/ character search ESP 45s/120s 3. Disk tray 4. Display 5. -
Page 8: Menu Function
Menu Function Press the POWER button to turn the unit on, the display will show a message to indicate it is ready to use. Press the BAND for the radio mode, press MODE to select between Aux, Radio mode and CD/MP3 play. Press the POWER button again to turn the unit off. - Page 9 BEEP ON/OFF mode Press SEL button for 2 seconds, the display will show DSP OFF. Press the SEL button continuously until the display show BEEP ON, press the volume up/down button to toggle between it and BEEP OFF, then leave the unit idle for your desired setting to take effect. LOUD mode Press the LUD to emphasize the Bass output, the word LOUD ON shows on the display indicates that the loudness function is on.
- Page 10 Choose Radio Band Press the BAND button to operate the radio function. (Even when CD is playing) Total 3 sets of FM Band (FM1, FM2) Total2 sets or MW Band (MW1, MW2) Each set of the band can be stored up to 6 preset stations, making total 30 preset memory stations. Radio Tune/ Seek Function In Radio Mode, rotate and hold volume knob for more than 3 second to manually adjust the radio frequency.
- Page 11 Track - Forward / Fast Forward Rotate the knob to advance disc to the next track, the track numbers will be shown on the LCD display. Rotate and hold the knob to fast forward. Disc will play normal when the button is released. Tracks - Backward / Fast Backward Rotate the knob to backward disc to the previous track, the track numbers will be shown on the LCD display.
-
Page 12: Mp3 Play Back
MP3 Play back CD Electronic Shock Protection 12or 45 seconds The electronic shock protection is ideal for driving uneven road. Press the Sound Select button for 2 seconds, the display will show "DSP OFF". Press the button again so that "ESP 12" will be shown on the display indicating that Electronic Shock Protection for 12 seconds will be activated. -
Page 13: Mp3 Overview
MP3 Overview Notes on MP3 • MP3 is short for MPEG Audio Layer 3 and refers to an audio compression technology standard. • This product allows playback of MP3 files on CD-ROM, CD-R or CD-RW discs. • The unit can read MP3 files written in the format compliant with ISO 9660. However it does not support the MP3 data written by the method of packet write. -
Page 14: Anti-Theft System
• Up to 16 characters are displayed for the name of an Album or a Track. ID3TAG version 1.x is required. • Note that the unit may not play Tracks in the order that you wrote them to the disc. Anti-Theft System This unit is equipped with a slide-down detachable panel. -
Page 15: Handling Compact Discs
Handling compact discs • Dirty, scratched or warped discs may cause skip ping or noise. • Handle the disc only by the edges. To keep clean do not touch its surface. • Discs should be stored in their cases after use to avoid scratches. •... -
Page 16: Components
Components 1. Nut 5 mm 1 pc 2. Spring washer 2 pcs 3. Screw M5x25 mm 1 pc 4. Screw 1 pc 5. Plain washer 2 pcs 6. Strap 1 pc 1 pc. 7. Operating instructions 2 pcs. 8. Key 9. -
Page 17: Troubleshooting Guide
Troubleshooting guide General Car's engine switch is not on. Turn your car's key to ACC or ON. No power or no sound Cable is not correctly connected. Check connection. Fuse is burnt. Replace fuse. Check volume or mute on / off. If above solutions cannot help, press the RESET button. -
Page 18: Specification
Specification General. Power supply: 12V DC (11V-16V), Test voltage 14.4V, negative ground Maximum power output: 50Wx4 channels Rated power output (RMS): 25Wx4 channels (4 Ω 10% T.H.D.) Suitable speaker impedance: 4-8 ohm Pre-Amp output voltage: 2.0V(CD play mode: 1KHz, 0 dB, 10 KΩ load) Fuse: 10A/5A Dimensions (WxHxD) / Weight... -
Page 19: Instruction Manual For 13 Cm Dual Cone Acoustic System
Instruction manual for 13 CM DUAL CONE ACOUSTIC SYSTEM Description The set of acoustic system includes: • acoustic system • metal grill – 2 pcs • speaker wire– 2 m • screw – 8 pcs • clip – 8 pcs metal grill speaker wire screw... -
Page 20: Important Safeguards
Important safeguards • The owner’s manual contains important operating and maintenance instructions for your safety. It is necessary to refer the manual. • Do not install the speakers where they may be subjected to excessive heat moisture, dust or where they will be kicked repeatedly, brushed or bumped. -
Page 21: Mounting The Speakers
Mounting the speakers Installation kits are available from your dealer or local stereo shop to help make your installation easy. These kits also give your installation a clean, custom appearance. Questions about installations methods please consult a professional auto sound dealer/installer for assistance. •... -
Page 22: Securing The Speakers
Securing the speakers • Position the speaker into the mounting hole and re-confirm the correct mounting location and hole placement. • Screw clips are provided to ensure a snug fit. These should be placed over the metal surface and line up the hole you have previously drilled with the screw clip. -
Page 23: Troubleshooting
Troubleshooting Carefully read the instruction to make sure the unit is being operated properly. Check the following before you take your unit to the local dealer for repair. SYMPTOM POSSIBLE CAUSE SOLUTION No sound The volume control regulator set Adjust sound level in the minimal position Bad power connections Check to see that all the power and speaker... -
Page 24: Specification
Specification Loudspeaker сone 13 cm dual polypropylene 38 mm mylar tweeter Magnet 5.3 Oz magnet Peak power 60 W RMS output 40 W Impedance 4 Оhm Sensitivity 88 Db Frequency response 80 -20000 Hz Mounting depth 48 mm Dimensions Ø154 mm, H 65 mm Net / Gross weight 0.25 kg / 0.85 kg Gift box dimension (L x H x W) - Page 25 Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией изделия и сохранить руководство для использования в будущем. Содержание Содержание.......................................................25 Инструкция к CD/MP3-ресиверу Меры предосторожности................................................26 У становка / подключение................................................27 Схема электрических соединений............................................30 Органы...
-
Page 26: Инструкция К Cd/Mp3-Ресиверу
Инструкция к CD/MP3-ресиверу Меры предосторожности • Тщательно изучите настоящую инструкцию, чтобы познакомиться с высококачественной аудиосистемой. • Используйте только в электрической цепи с постоянным током 12В. • При установке и подключении изделия отключите отрицательную клемму аккумулятора автомобиля. • При замене предохранителя убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель... -
Page 27: Установка / Подключение
Установка / подключение Первый вариант установки • После установки кожуха автомагнитолы в приборную панель автомобиля выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте. - Page 28 1. Приборная панель автомобиля 2. Гайка (5мм) 3. Пружинная шайба 4. Винт (5 x 25мм) 5. Винт 6. Металлическая планка 7. Плоская шайба Съем автомагнитолы • Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя. (При установке декоративной рамки на место направьте сторону с выемками вниз и установите...
- Page 29 Второй вариант установки Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на боковых панелях автомагнитолы. Закрепите автомагнитолу на крепежных кронштейнах штатного радиоприемника. 1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе автомагнитолы. Закрепите кронштейны с обеих сторон автомагнитолы не менее чем в двух местах. Для...
-
Page 30: Схема Электрических Соединений
Схема электрических соединений... -
Page 31: Органы Управления Панели
Органы управления панели 1. Выброс диска. 2. Кнопка регулировки звука. Нажмите кнопку для выбора VOL/BAS/TRE/BAL/FAD. Нажмите и удерживайте кнопку не менее 2 секунд для входа в режим меню. Композиция МР3/поиск файла/ поиск символа. ESP 45s/120s 3. Лоток для загрузки диска. 4. - Page 32 9. Часы 10. Воспроизведение/пауза. Для перехода к верхней дорожке нажмите и удерживайте в течение более 2 секунд. 11. Ознакомительное воспроизведение (10 секунд). 12. Повторное воспроизведение композиции. 13. Произвольное воспроизведение композиции. 14. Дорожка МР3 –10 вниз. 15. Дорожка МР3 +10 вверх. 16.
-
Page 33: Функции Меню
Функции меню Нажмите кнопку POWER для включения изделия, не дисплее появится , это значит, изделие готово к работе. Нажмите кнопку BAND для выбора режима, нажмите кнопку MODE для выбора Aux, режима Radio и воспроизведения CD/MP3. Нажмите кнопку POWER снова для выключения изделия. Регулировка... - Page 34 Режим BEEP ON/OFF Нажмите кнопку SEL в течение 2 секунд, на дисплее отобразится DSP OFF. Нажмите и удерживайте кнопку SEL для отображения BEEP ON на дисплее, нажмите кнопки вверх/вниз для выбора режима ВКЛ или ВЫКЛ, не нажимайте других кнопок, чтобы изменения сохранились. Режим...
- Page 35 Выбор диапазона радио Нажмите кнопку BAND для установки параметров радиоприемника. (Можно и из режима воспроизведения CD) Доступны 3 FM поддиапазона (FM1, FM2) Доступны 2 МW поддиапазона (MW1, MW2) В каждом поддиапазоне Вы можете сохранить по 6 станций в память, всего 30 станций. Поиск...
- Page 36 Выбор следующего трека и перемотка вперед Вращайте кнопку регулировки для перехода к следующему треку, номер трека отобразится на дисплее. Вращайте и удерживайте кнопку регулировки для перемотки вперед. Как только кнопка будет отпущена, воспроизведение возобновится. Выбор предыдущего трека и перемотка назад Нажмите...
-
Page 37: Воспроизведение Mp3
Воспроизведение MP3 Электронная система стабилизации для CD (12или 45 секунд) Электронная система стабилизации необходима при движении по неровной дороге. Нажмите кнопку SEL в течение 2 секунд, на дисплее отобразится "DSP OFF". Нажмите кнопку SEL снова, на дисплее отобразится "ESP 12" , это означает, что выбрана система стабилизации на 12 секунд. После... -
Page 38: Обзор Мр3
Обзор МР3 Замечания по МР3 • МР3 - это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука. • Данное изделие позволяет воспроизводить файлы МР3 на дисках CD-ROM, CD-R или CD-RW. • Изделие может считывать файлы МР3, записанные в формате, соответствующем ISO 9660. Однако оно не поддерживает данные... -
Page 39: Система Защиты От Воров
потребуется много времени, пока изделие начнет воспроизводить файлы МР3. • На некоторых CD-R или CD-RW данные могут быть записаны ненадлежащим образом в зависимости от качества их производства. В этом случае данные могут быть воспроизведены ненадлежащим образом. Рекомендуются диски CD-R или CD-RW высокого качества. •... -
Page 40: Обращение С Компакт-Дисками
Обращение с компакт-дисками • Грязные, поцарапанные или погнутые диски могут вызвать искажение звука или шумы • Держите диск только за края. Чтобы обеспечить чистоту, не прикасайтесь к его поверхности. • Диски должны храниться в их чехлах после использования, чтобы не поцарапать их поверхность. -
Page 41: Чистка И Уход
Чистка и уход Чистка корпуса Протирайте мягкой тканью. Если корпус очень загрязнен (не мочите его), используйте ткань, слегка смоченную мыльным раствором, и затем вытрите его сухой тканью. Чистка дисков а) Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски... -
Page 42: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Oбщие Двигатель автомобиля не заведен. Установите ключ автомобиля в положение ACC или ON. Нет питания или нет звука Кабель подключен неправильно. Проверьте подключение. Сгорел предохранитель. Замените предохранитель. Проверьте, включен или выключен звук. Диск Диск перевернут. Установите диск правильно, этикеткой вверх. Диск... - Page 43 Представляются сообщения NO FILE: Диск не является диском CD или не содержит файлов МР3. об ошибке ERR-7: Диск перевернут. ERR-10: Ошибка восстановления. Проверьте диск. ERR-11: Ошибка МР3. Проверьте диск. ERR-3: ERR-4: Ошибка дискового механизма. Нажмите кнопку для извлечения диска. Если диск невозможно вынуть нажатием кнопки , нажмите...
-
Page 44: Технические Характеристики
Технические характеристики Общие Источник питания 12 В, постоянное (11 В – 16 В) Испытательное напряжение 14,4 В, заземление минуса. Максимальная выходная мощность: 50 Вт х 4 канала Номинальная выходная мощность (RMS): 25 Вт х 4 канала (4 Ω 10 % Т.Н.D.) Требуемый... -
Page 45: Инструкция К 13 См Акустической Системе С Двойным Диффузором
Инструкция к 13 см акустической системе с двойным диффузором Описание В состав комплекта входит: • акустическая система • защитные металлические решетки – 2 шт. • провод– 2 м • винт – 8 шт. • хомут – 8 шт. защитная металлическая решетка провод... -
Page 46: Меры Безопасности
Меры безопасности • В руководстве указаны важные указания по эксплуатации и уходу. Сохраните руководство по эксплуатации для последующего использования. • Не устанавливайте динамики на неровной поверхности, а также в местах, подверженных воздействию влажности, высокой температуры, пыли и сильной вибрации. • Перед креплением и подключением проводов убедитесь в том, что провод от отрицательной клеммы (-) аккумулятора отсоединен. -
Page 47: Установка Акустической Системы
Установка акустической системы Наборы инструментов для установки автомобильной акустической системы можно приобрести у Вашего дилера или в местном магазине аудио аппаратуры. Эти наборы помогут Вам легко произвести установку динамиков. Со всеми вопросами, связанными с методами установки акустических систем, обращайтесь к профессиональным дилерам... -
Page 48: Установка Защитной Решетки
Установка защитной решетки • Установите акустическую систему в подготовленные места и еще раз убедитесь, что ее расположение выбрано правильно. • В комплект динамиков входят хомуты, которые должны располагаться на металлической поверхности корпуса автомобиля и совпадать с просверленными до этого отверстиями. Закрепите хомуты с помощью винтов и убедитесь, что... -
Page 49: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Если Ваша акустическая система по каким-либо причинам не работает, то прежде чем обращаться в сервисный центр, внимательно прочитайте данную инструкцию. В таблице приведены часто встречающиеся причины, из-за которых прибор не функционирует. ПРИЗНАК ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ Нет звука Регулятор... -
Page 50: Технические Характеристики
Технические характеристики Диффузор НЧ: 13 см двойной из полипропилена ВЧ: 38 мм из майлара Магнит 5,3 унции (150г) Пиковая выходная мощность 60 Ватт Номинальная выходная 40 Ватт мощность Сопротивление 4 Ом Чувствительность 88 Дб Диапазон воспроизводимых 80 -20000 Гц частот Монтажная...
