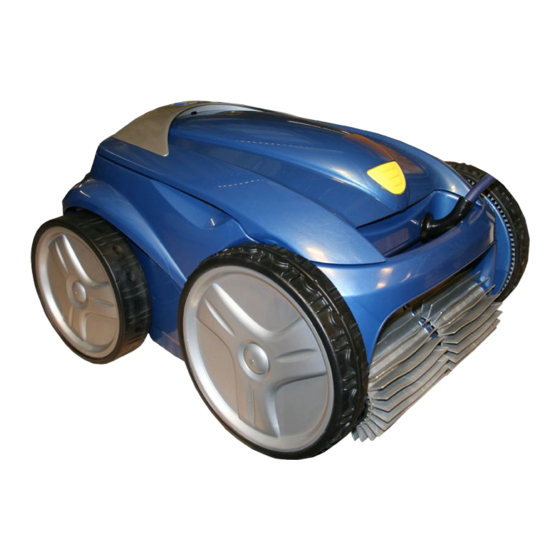

H 03839 -0 0 .B - W2365B - 2013/09
Notice d'installation et d'utilisation
Français
Instructions for installation and use
English
Montage- und Gebrauchsanleitung
Deutsch
Installatie en gebruikshanleiding
Nederlands
Manual de instalación y de uso
Espanõl
Manual de instalação e utilização
Português
Manuale di installazione e di uso
Italiano
More languages on:
www.zodiac-poolcare.com
FR
F
EN

Advertisement

loading
Need help?

Need help?

Do you have a question about the Vortex 3.2 and is the answer not in the manual?

Questions and answers

Related Manuals for Zodiac Vortex 3.2

Summary of Contents for Zodiac Vortex 3.2

  • Page 1 Montage- und Gebrauchsanleitung Deutsch Installatie en gebruikshanleiding Nederlands Manual de instalación y de uso Espanõl Manual de instalação e utilização Português Manuale di installazione e di uso Italiano More languages on: www.zodiac-poolcare.com H 03839 -0 0 .B - W2365B - 2013/09...
  • Page 2 WARNING ON THE USE OF THIS CLEANER IN A POOL WITH A VINYL SURFACE  The  surface  of  certain  vinyl  patterned  surfaces  can  wear  rapidly  and  the  patterns  disappear  on  contact  from  objects  such  as  cleaning  brushes,  toys,  inflatable  buoys,  chlorine  distributors  and  automatic  pool  cleaners. The decoration on some vinyl surfaces can be scratched or worn by basic friction such as through  the use of a pool brush. The colours of certain patterns can also be erased during use or when in contact  with objects in the pool. The erased patterns, wear or scratching of vinyl surfaces are not the liability of  Zodiac® and are not covered by the limited warranty.      As part of the continuous improvement process our products may be modified without prior notice.      ...

  • Page 3: Table Of Contents

      Contents    1. Information before use .................... 2     2. Description of the control box  .................. 4     3. Use .......................... 5     4. Program cleaning cycles for when you are away ............ 7   (Vortex™ 3 4WD, Vortex™ 4 4WD)  ................ 7     5. Remote control (Vortex™ 4 4WD) ................ 9     6. Maintenance  ...................... 10     7. Troubleshooting  ..................... 11     8. Product compliance .................... 13     1. Information before use    1.1 Important   ...
  • Page 4    The behaviour of the robot is strongly impacted by the tangling of the cable. Please untangle the cable and lay it  out in the sun so that it returns to its original shape,   You can operate the filtering pump during a cleaning cycle, the particles placed in suspension by the cleaner will  thus  be  filtered  out.  However,  if  the  behaviour  of  the  cleaner  is  influenced  by  the  jet  as  the  discharge  nozzle  level when the filtering pump is operational, we advise you to start your robot when the filtering pump is not  operating.      Do not use your cleaner during shock chlorination!      1.4 Package content and assembly of the transport caddy      The package contains: the cleaner, caddy (kit), control box, floating cable, remote control unit (Vortex™ 4 4WD  only), user manual, warranty leaflet.     3 ...

  • Page 5: Description Of The Control Box

        1.5 Immersing the cleaner   Do not allow bathing when the cleaner is in the pool.     Place the cleaner vertically into the water (1) and move it slightly in all directions so that the air contained in the  cleaner escapes (2).   It is essential that the cleaner sinks on its own and settles on the pool bottom. Spread out the required length of  cable by the pool. For optimum operation we recommend that you place the caddy with the control box at the  centre of the pool length (3).                          1.6 Electrical connection  Place  the  control  box  on  the  caddy  at  a  distance  of  at  least  3.5  metres  from  the  edge  of  the  pool   ...

  • Page 6: Use

      2.2 Vortex  3 4WD  ™ Navigation DAYS/HOURS/MINUTES selection      Confirm the selection     Display of the time  DAYS / HOURS / MINUTES    and setting the time    Programming cleaning cycles    Cancels programming    and setting the time        Removal from pool mode        Surface area to be cleaned*     Start / Stop the cleaner  Bottom only    Bottom + sides + water line            *The selected cleaning cycle can be identified via the icons that are displayed    2.3 Vortex  4 4WD ...
  • Page 7   3.2 Choice of a cleaning cycle     On first use a default cleaning cycle is programmed. The indicators below are on:     Vortex™ 3.2, Vortex™ 3 4WD:    Bottom     Vortex™ 4 4WD:    Low intensity Other shapes, other  Bottom     In order to customise the cleaning cycle, use the following buttons (see  § 2):      Vortex™ 3.2, Vortex™ 3 4WD:        Vortex™ 4 4WD:          The cleaning cycle can be customised at any time, before the cleaner starts or while it is operating. If you  customise  the  cycle  during  operation,  the  new  cycle  will  be  launched  instantly  and  the  remaining  time   ...

  • Page 8: Program Cleaning Cycles For When You Are Away

      3.4 Stopping the cleaner     Press the "START / STOP" button on the control box.   If you want to stop the cleaner when the lift system is active:  , press the  button quickly to  stop the cleaner and the control box.    Vortex™  3  4WD,  Vortex™  4  4WD :  The  control  box  switches  to  standby  after  10  minutes,  the  screen  is  switched off. Just press any key to exit standby mode. Standby mode does not stop the cleaner if it is in a    cleaning cycle.      4. Program cleaning cycles for when you are away   (Vortex™ 3 4WD, Vortex™ 4 4WD)  It is not recommended to unplug the power cord once the programmed cleaning cycles have completed  as this will delete the time settings. The time setting will be saved for approximately 2 minutes if the    power cord is disconnected.   ...
  • Page 9   4.3 Programming cleaning cycles    ‐ You can create up to 7 cleaning cycles, either as 7 cycles in a row, or as the same cycle repeated over  several weeks (example: every Wednesday and Saturday for 3 weeks)    ‐ After completion of the 7th cycle the   LED will turn off.     Before programming the cleaning cycles, select the type of cycle you need :     Vortex™ 3 4WD :          Vortex™ 4 4WD :     To programme a cycle, press the   button for a longer time (3 seconds). The led stops flashing       The days of the week flash twice.      The   LED and the current date and time flash. This is a reminder of the current date and time you entered   to start programming.  in order to help you to programme. Press    If the LEDs   flash it means that the time setting is not complete. To continue with the cleaning    cycle programming, it is essential to set the time first. To do this follow the instructions in § 4.1.   Select the day to programme using the   and ...

  • Page 10: Remote Control (Vortex™ 4 4Wd)

      4.4 Displaying the programmed cycles   To display the days on which the cleaning cycles have already been programmed, press the   button  quickly.  Every day's programme will be displayed for 3 seconds:            5. Remote control (Vortex™ 4 4WD)    5.1 Using the remote control     By default, the remote control is already synchronised with the control box.   To power on the remote control press the  button for a long time (3 seconds). The screen displays the remote    mode:      2 possible  functions :    ‐  Pilot  the  cleaner:  Hold  the  remote  control  unit  and  move  it  in  the  desired  direction  using  the  movements  illustrated below: ...

  • Page 11: Maintenance

      5.2 Synchronise the remote control with the control box (in the event of a change of remote /    control box, or both   If equipment is replaced, it is essential to synchronise the remote with the control box.       Place the remote control about 50 cm away from the control box.      Connect the control box, check that the display shows the operating time, and that no cleaning cycle is running.   Switch on the remote by pressing .    Before the remote control puts on hold (around 45 seconds) press the   and   buttons simultaneously  during 6 seconds.        Check the synchronisation is correctly completed by looking at the display and the remote control Led :     Remote Control  Control box display  Result  LED                         Synchronisation completed correctly.  Led is blinking ...

  • Page 12: Troubleshooting

      6.2 Replacing the brushes     The cleaner is fitted with PVC brushes. They have wear indicators (1).   To remove worn brushes, remove the tabs from the holes in which they are fixed.   To fit new brushes start by fitting the side without tabs under the brush holder (2).   Roll the brush around its support and slide the tabs into the fixing holes (3).   Pull on the end of each tab (4) until its edge passes through the slit.    Cut the tabs using scissors so that they are at the same level as the other blades (5).                        We recommend that you replace the brushes every two seasons.      6.3 Changing the bands               ...
  • Page 13   PROBLEMS    SOLUTIONS  Vortex™ 3 4WD Vortex™ 3.2    Vortex™ 4 4WD    Control indicator Led BLINKS  Error codes    Check that the cleaner is correctly connected  to the control box. If necessary, unplug it and  10  reconnect it following the appropriate  procedure.     Check that nothing is stopping the brushes  from turning correctly (sand, cable, etc.). To  2, 3,5 and 6  do this turn the wheel to the left and then    right one 1/4 turn in both directions.   Robot operating outside the pool.   7 and 8  Make sure you start the cleaner when it is in  the water (see § 1.5).   Check for the presence of pebbles or hair in  1 and 4  the fan, clean the filter.     If the problem continues contact your reseller.     7.2 Other possible situations  PROBLEMS  SOLUTIONS ...

  • Page 14: Product Compliance

      The total cleaner operating time (in hours), example display:        The last cleaner error code (if the cleaner has had at least one error), example display:      The cleaner operating time at the error (if the cleaner has had at least one error), example display:      Once this information has been displayed, the control box returns to the menu, with the screen on:        8. Product compliance    This appliance has been designed and built according to the following standards:    Low voltage directive: 2006/95/EC   Electromagnetic compatibility directive: 2004/108/EC   EN 55014‐1: 2000 +A1:2001 +A2:2002 ; EN 55014‐2: 1997 +A1:2002  EN 60335‐1: 2002 + A1:2004 + A2:2006 +A11:2004 + A12:2006 ; EN 60335‐2‐41: 2003 + A1:2004    Relative to which it is compliant.  The product has been tested under the normal conditions of use.    Zodiac Pool Care Europe hereby declares that this product is in compliance with the essential requirements and  other pertinent dispositions of the R&TTE 1999/5/EC directive      SAFETY STANDARDS:  The cleaners are classified by the ETL as being compliant with the appropriate requirements of  IEC 60335‐2‐41.            13  H03839‐00.B2 EN – 2013‐09...
  • Page 15 Notes...
  • Page 16 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
