Zephyr Napoli ZNA-M90CS Use, Care And Installation Manual page 44

ZNA-M90CS/E42CS
Modèle :
120V 60Hz
Tension :
Consommation d'énergie
Max. 215W @ 4A
Max. 3Wx4
Lampe :
Max. 203W
Ventilateur :
PROTÉGÉ THERMIQUEMENT
ACT 590 CFM - Ventilateur Max. 130W @ 1.8A
ACT 390 CFM - Ventilateur Max. 70W @ 1A
ACT 290 CFM - Ventilateur Max. 35W @ .55A

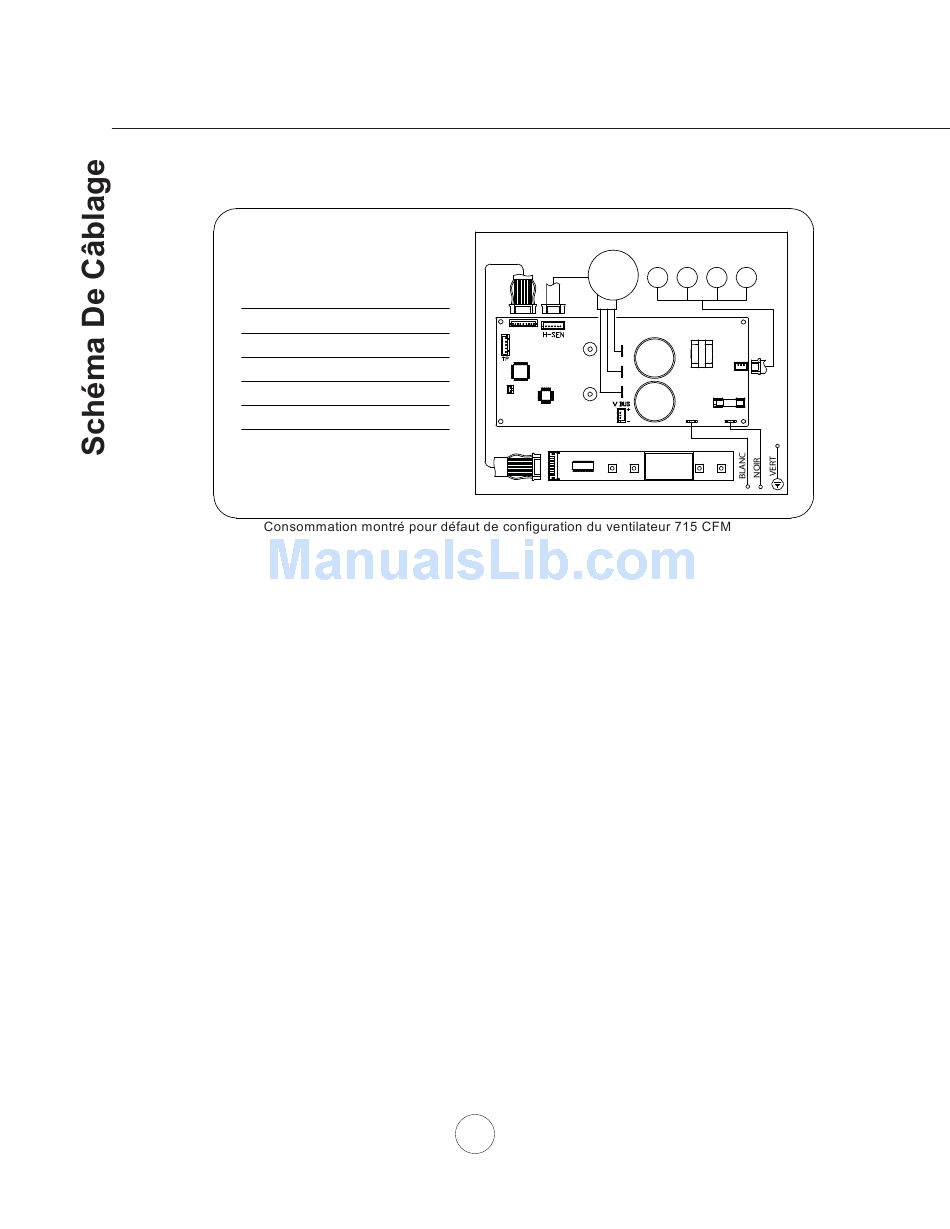

SCHÉMA DE CIRCUITS
MOTEUR
CC
BRANCHEMENT
DES COMMANDES
U
U
V
V
W
W
CCI DES COMMANDES
BAS
ON/OFF
18
DEL DEL DEL DEL
DEL
5A 250V
AC-N AC-L
BOÎTIER
HAUT LAMPE
