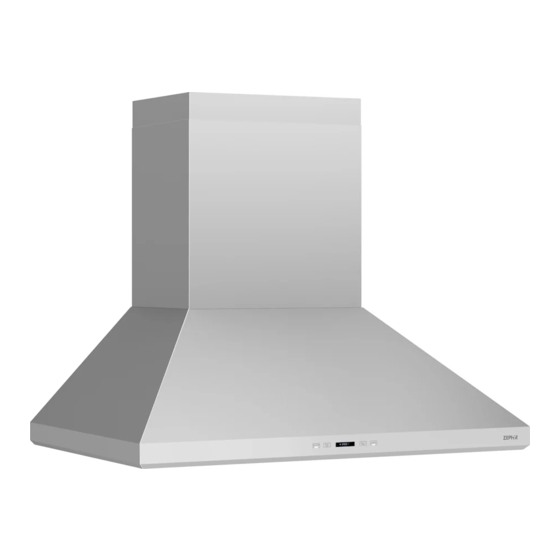

Summary of Contents for Zephyr Siena Pro

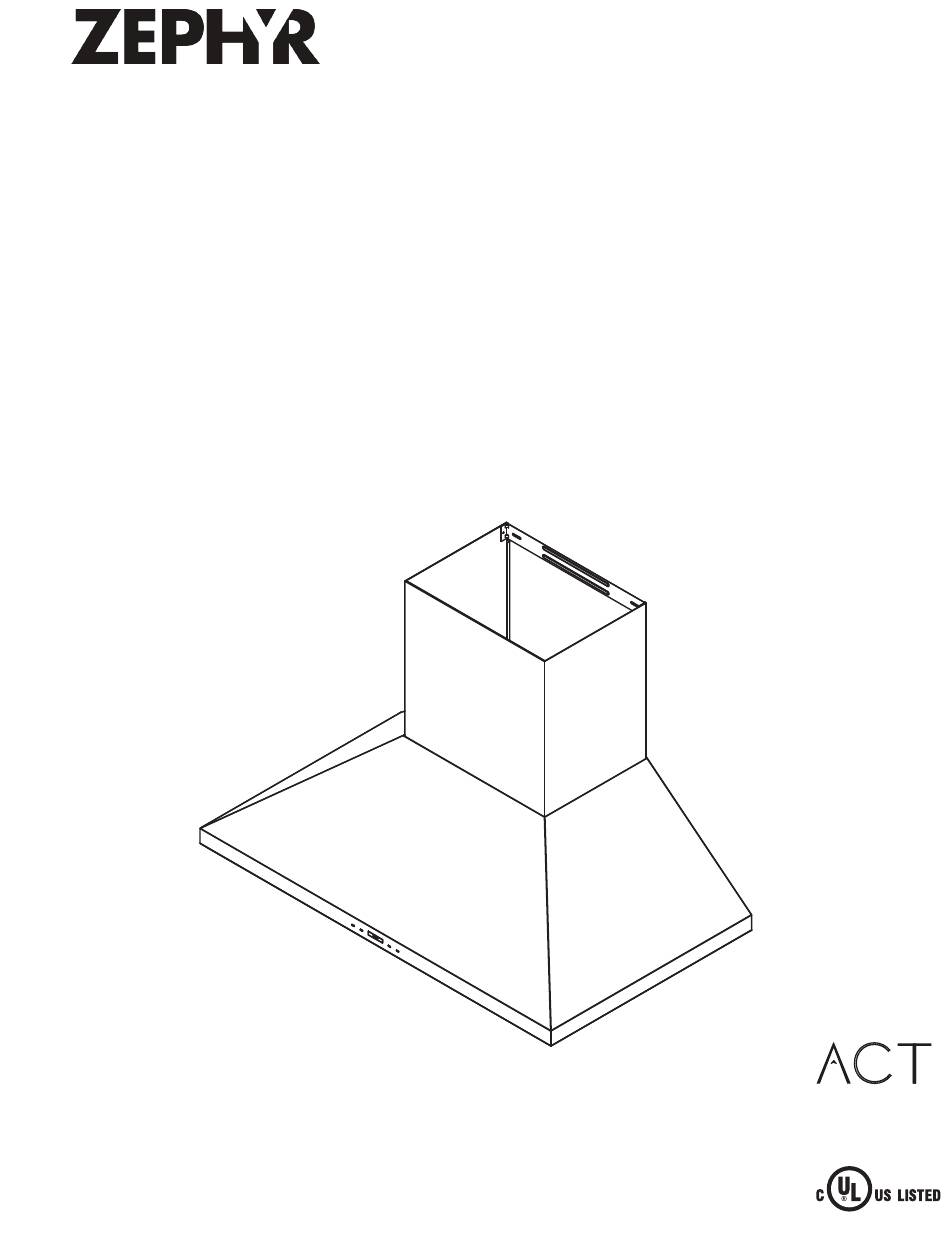

- Page 1 WWW.ZEPHYRONLINE.COM Siena Pro ZSP-E36DS, ZSP-E42DS, ZSP-E48DS EN Use, Care, and Installation Guide FR Guide d’utilisation, d’entretien et d’installation Airflow Control Technology APR24.0101...
- Page 2 C O R E S I E N A P R O WA L L Siena Pro Use, Care, and Installation Guide...
-
Page 3: Table Of Contents
ACT™ Conversion ................21-22 Airflow Control Technology (ACT™) ............21 Enabling ACT™ .................. 22 Wiring Diagram .................. 23 Troubleshooting................24-25 List of Parts & Accessories ..............26 Limited Warranty ................27 Product Registration ................28 Siena Pro Use, Care, and Installation Guide... -
Page 4: Safety Information
Use proper pan size. Always use cookware appropriate for the size of the surface element. WARNING To reduce the risk of fire or electric shock, do not use this fan with any solid-state control device. Siena Pro Use, Care, and Installation Guide... - Page 5 CAUTION To reduce risk of fire and to properly exhaust air outside, do not vent exhaust air into spaces within walls, ceilings, attics, crawl spaces, or garages. Siena Pro Use, Care, and Installation Guide...
-
Page 6: Operation
Increase the separation between the equipment and receiver. ► Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. ► Consult the dealer or an experienced radio/TV technician for help. Siena Pro Use, Care, and Installation Guide... -
Page 7: List Of Materials
(4) M4 x 8 (6) M4 x 38 Parts Not Supplied Ducting, conduit and all installation tools Cable locking connector (if required by local codes) Extension duct covers (Z1C-00SP) Optional remote control (RC-0002) Siena Pro Use, Care, and Installation Guide... -
Page 8: Installation Instructions
Subtotal column 1 = Subtotal column 2 = Maximum Duct Length: For satisfactory air movement, the total duct length should not exceed 150 equivalent feet. Subtotal column 1 = Total ductwork Siena Pro Use, Care, and Installation Guide... -
Page 9: Mounting Height, Clearance, & Ducting
Extension Hood Heights Duct Cover Duct Cover minimum (A) 29” 47” maximum (B) 42” 77” Ceiling Heights minimum (C) 89” (7’ 5”) 107” (8’ 11”) maximum (D) 112” (9’ 4”) 147” (12’ 3”) Siena Pro Use, Care, and Installation Guide... - Page 10 If the unit is damaged by the customer, repair or replacement is the responsibility of the customer. ► If the unit is damaged by the installer (if other than the customer), repair of replacement must be made by arrangement between customer and installer. Siena Pro Use, Care, and Installation Guide...
-
Page 11: Ducting Options
Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or Duct Tape. Roof pitch w/ flashing & cap Side wall cap w/ gravity damper Soffit or crawl space Side wall cap w/ gravity damper Siena Pro Use, Care, and Installation Guide... -
Page 12: Hood Specifications
- 29” max. - 42” Z1C-00SP min. - 47” max. - 77” (36”) 35- ” 24” 15/16 (42”) 41- ” 15/16 (48”) 47- ” 15/16 FRONT SIDE ” ” ” 15/16 ” 13” BACK Siena Pro Use, Care, and Installation Guide... -
Page 13: Electrical Supply
15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire w/ ground. Please also refer to the Electrical Diagram labeled on product. Siena Pro Use, Care, and Installation Guide... -
Page 14: Mounting The Hood
9. Place telescopic duct covers onto hood and extend inner (top) duct cover upwards and secure to duct cover bracket using (2) M4x8 screws. FIG. B Siena Pro Use, Care, and Installation Guide... -
Page 15: Features & Controls
With the hood off, pressing the FAN- button will display the instructions to reset the grease filter reminder for a few seconds before reverting back to the scrolling text. Press and hold the FAN- button while the entire hood is powered off to reset the grease filter reminder. Siena Pro Use, Care, and Installation Guide... - Page 16 While adjusting, the lights will also turn on to match the color temperature referenced on the LCD. Press the LIGHTS button to confirm the temperature and the lights will turn off, or wait 10 seconds for automatic confirmation. Siena Pro Use, Care, and Installation Guide...
-
Page 17: Optional Rf Remote Control
To adjust the color temperature, press and hold for 3 seconds. Press to cycle through the temperatures and press again to save the setting. Lights O /Low/High 5 Min Delay O Siena Pro Use, Care, and Installation Guide... - Page 18 The RF remote control is equipped with a magnet on the back for easy storage. The remote may be placed on any magnetic surface such as a refrigerator or the Zephyr remote holder, FIG. C. The remote holder can be inserted into a standard electrical outlet for easy storage. Note: The remote holder does not charge the RF remote.
-
Page 19: Maintenance
30 days or more often depending on cooking habits. Grease filters may be placed in dishwasher at low heat or soaked in hot soapy water. Dry filters and re-install before using hood. Siena Pro Use, Care, and Installation Guide... -
Page 20: Lumilight Led
3. Disconnect LED light quick connector. 4. Push in the two side clips on the ends of the LED light. Push the clip 5. Push LED light through the light panel opening. FIG. F Siena Pro Use, Care, and Installation Guide... -
Page 21: Act™ Conversion
Some local codes limit the maximum amount of CFM a range hood can move. ACT™ allows you to control the maximum blower CFM of select Zephyr Ventilation range hoods without the need for expensive make up air kits. ACT™ enables the installer to easily set the maximum blower speed to one of two most commonly specified CFM levels;... -
Page 22: Enabling Act
J u m p e r 5 - 6 or 7-8 DEFAULT POSITION Default Max. Blower CFM J u m p e r 3 - 4 J u m p e r 1 - 2 Max. Blower CFM Max. Blower CFM FIG. H Siena Pro Use, Care, and Installation Guide... -
Page 23: Wiring Diagram
BRSP-IRIO REMARKS:CAPACITOR 11+11uF 250VAC x 2 FIT AC120V 60Hz Power consumption shown for default CFM blower configuration ACT 590 CFM - Fan Max. 533W @4.5A ACT 390 CFM - Fan Max. 362W @3.3A Siena Pro Use, Care, and Installation Guide... -
Page 24: Troubleshooting
Connect the LumiLight LED connector. but the LumiLight LEDs disconnected. are not. Defective LumiLight LED. Change the LumiLight LED. The switch board or control board is Change the switch board or control board. defective. Siena Pro Use, Care, and Installation Guide... - Page 25 5 minutes. Place remote on counter top near the hood and switch the circuit breaker back on. Blue antenna wire is not extended. Extend the blue antenna wire behind the light panel. Siena Pro Use, Care, and Installation Guide...
-
Page 26: List Of Parts & Accessories
Part Number Replacement Parts LumiLight LED, 6W Z0B0067 Baffle Filter (each) 50210041 Optional Accessories Make-up Air Kit MUA010A Remote Control Kit RC-0002 Duct Cover Extension Z1C-00SP To order parts, visit us online at http://store.zephyronline.com. Siena Pro Use, Care, and Installation Guide... -
Page 27: Limited Warranty
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or workmanship as follows:... -
Page 28: Product Registration
Ensures warranty coverage should you need service. Ownership verification for insurance purposes. Notification of product changes or recalls. Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368 Siena Pro Use, Care, and Installation Guide... - Page 29 WWW.ZEPHYRONLINE.COM Siena Pro ZSP-E36DS, ZSP-E42DS, ZSP-E48DS EN Use, Care, and Installation Guide FR Guide d’utilisation, d’entretien et d’installation Airflow Control Technology APR24.0101...
- Page 30 C O R E S I E N A P R O M U R Siena Pro Guide d’utilisation, d’entretien et d’installation...
- Page 31 Technologie de contrôle du débit d’air (ACT™) ........21 Activer ACT™ ..................22 Schéma de câblage ................23 Dépannage ..................24-25 Liste des pièces et accessoires ............26 Garantie limitée ................. 27 Enregistrement du produit ..............28 Siena Pro Guide d’utilisation, d’entretien et d’installation...
-
Page 32: Consignes De Sécurité
à la taille de l’élément de ATTENTION surface. Pour réduire le risque d’incendie ou de choc électrique, n’utilisez pas ce ventilateur avec un dispositif de commande à semi-conducteurs. Siena Pro Guide d’utilisation, d’entretien et d’installation... - Page 33 Pour réduire les risques d’incendie et pour évacuer reproduction. correctement l’air extérieur, ne pas évacuer l’air évacué dans les espaces à l’intérieur des murs, plafonds, greniers, vides sanitaires ou garages. Siena Pro Guide d’utilisation, d’entretien et d’installation...
-
Page 34: Opération
► Connectez l’équipement à une prise sur un circuit différent de celui sur lequel le récepteur est connecté. ► Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l’aide. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 35: Liste De Matériel
(2) M4 x 8 (4) M4 x 8 Pièces non fournies Conduits, conduits et tous les outils d’installation Raccord de câble (si requis par les codes locaux) Couvertures de conduit d'extension (Z1C-00SP) Télécommande en option (RC-0002) Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 36: Instructions D'installation
Longueur maximale du conduit d’aération : Pour un mouvement d’air convenable, la longueur totale d’un conduit d’aération ne devrait pas compter plus que l’équivalent de 150 pieds. Sous-total - colonne 1 Total du conduit Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 37: Hauteur De Montage, Dégagement Et Gaine
77 po Hauteurs de plafond minimum (C) 89 po (7 pi 5 po) 107 po (8 pi 11 po) maximum (D) 112 po (9 pi 4 po) 147 po (12 pi 3 po) Siena Pro Guide d’utilisation, d’entretien et d’installation... - Page 38 Si l’appareil est endommagé par le client, la réparation ou le remplacement est à la charge du client. ► Si l’unité est endommagée par l’installateur (si autre que le client), la réparation du remplacement doit être effectuée par arrangement entre le client et l’installateur. Siena Pro Guide d’utilisation, d’entretien et d’installation...
-
Page 39: Options De Conduits
Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du ruban adhésif. Pente du toit avec solin et capuchon Capuchon de paroi latérale avec amortisseur de gravité Sous-face ou vide sanitaire Capuchon de paroi latérale avec amortisseur de gravité Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 40: Spécifications De La Hotte
- 42 po Z1C-00SP min. - 47 po max. - 77 po (36 po) 35- 24 po 15/16 (42 po) 41- 15/16 (48 po) 47- 15/16 DEVANT CÔTÉ 15/16 13 po ARRIÈRE HAUT Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 41: Fourniture Électrique
à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au schéma électrique étiqueté sur le produit. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 42: Montage De La Hotte
9. Placez les couvercles de conduit télescopiques sur la hotte et étendez le couvercle de conduit intérieur (supérieur) vers le haut et fixez-le au support de FIG. B couvercle de conduit à l’aide de (2) vis M4x8. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 43: Fonctionnalités Et Commandes
à graisse pendant quelques secondes avant de revenir au texte défilant. Appuyez et maintenez enfoncé le bouton FAN- pendant que toute la hotte est éteinte pour réinitialiser le rappel du filtre à graisse. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 44: Commandes Lcd Tactiles Icon
également pour correspondre à la température de couleur référencée sur l’écran LCD. Appuyez sur le bouton LUMIÈRES pour confirmer la température et les lumières s’éteindront, ou attendez 10 secondes pour une confirmation automatique. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 45: Télécommande Rf En Option
érents niveaux de lumière. Pour régler la température de couleur, appuyez et maintenez pendant 3 secondes. Appuyez sur pour parcourir les températures et appuyez à nouveau sur pour enregistrer le Lumières Arrêt à retardement réglage. éteintes/faibles/élevées de 5 min. Siena Pro Guide d’utilisation, d’entretien et d’installation... - Page 46 être placée sur n’importe quelle surface magnétique telle qu’un réfrigérateur ou le support de télécommande Zephyr, FIG. C. Le support de télécommande peut être inséré dans une prise électrique standard pour un rangement facile. Remarque : Le support de télécommande ne charge pas la télécommande RF.
-
Page 47: Entretien
Les filtres à graisse peuvent être placés au lave-vaisselle à basse température ou trempés dans de l’eau chaude savonneuse. Sécher les filtres et les réinstaller avant d’utiliser la hotte. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 48: Lumilight Led
FIG. E LumiLight LED Dans le cas peu probable où votre LED LumiLight tomberait en panne, veuillez contacter Zephyr pour commander des pièces de rechange. Voir la page de la liste des pièces et accessoires pour les numéros de pièces et les coordonnées. -
Page 49: Conversion Act
ACT™ vous permet de contrôler le CFM maximum du ventilateur de certaines hottes de cuisinière Zephyr Ventilation sans avoir besoin de trousses d’air d’appoint coûteuses. ACT™ permet à l’installateur de régler facilement la vitesse maximale du ventilateur sur l’un des deux niveaux CFM les plus couramment spécifiés ;... -
Page 50: Activer Act
Broches de cavalier Cavalier en plastique Cavalier 5-6 ou 7-8 POSITION PAR DÉFAUT Max. par défaut. PCM du ventilateur Conseil pc Cavalier 1-2 Cavalier 3-4 Max. PCM du ventilateur Max. PCM du ventilateur FIG. H Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 51: Schéma De Câblage
REMARQUES : CONDENSATEUR 11+11uF 250VAC x 2 ADAPTÉ AC120V 60Hz Consommation d’énergie indiquée pour la configuration par défaut du ventilateur CFM ACT 590 CFM - Ventilateur Max. 533W @4.5A ACT 390 CFM - Ventilateur Max. 362W @3.3A Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 52: Dépannage
LED LumiLight ne le LED LumiLight défectueuse. Changez la LED LumiLight. sont pas. Le tableau de commande ou Changer le tableau de commande ou le le tableau de commande est tableau de commande. défectueux. Siena Pro Guide d’utilisation, d’entretien et d’installation... - Page 53 5 minutes. Placez la télécommande sur le comptoir près de la hotte et rallumez le disjoncteur. Le fil d’antenne bleu n’est pas Prolongez le fil d’antenne bleu derrière le prolongé. panneau lumineux. Siena Pro Guide d’utilisation, d’entretien et d’installation...
-
Page 54: Liste Des Pièces Et Accessoires
LumiLight LED, 6 W Z0B0067 Filtre Baffle (chacun) 50210041 Accessoires optionnels Kit d'air d'appoint MUA010A Trousse de télécommande RC-0002 Rallonge de couvercle de conduit Z1C-00SP Pour commander des pièces, visitez-nous en ligne à http://store.zephyronline.com. Siena Pro Guide d’utilisation, d’entretien et d’installation... -
Page 55: Garantie Limitée
Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d’œuvre selon les conditions suivantes :... -
Page 56: Enregistrement Du Produit
À des fins d’assurance, il permet de confirmer que vous êtes le propriétaire. Il vous permet de recevoir des avis concernant des modifications ou des rappels de produits. Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368 Siena Pro Guide d’utilisation, d’entretien et d’installation...
