Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
Mètre ruban
Tournevis à lame plate
Tournevis Phillips
Niveau
Marteau
Perceuse manuelle ou
électrique

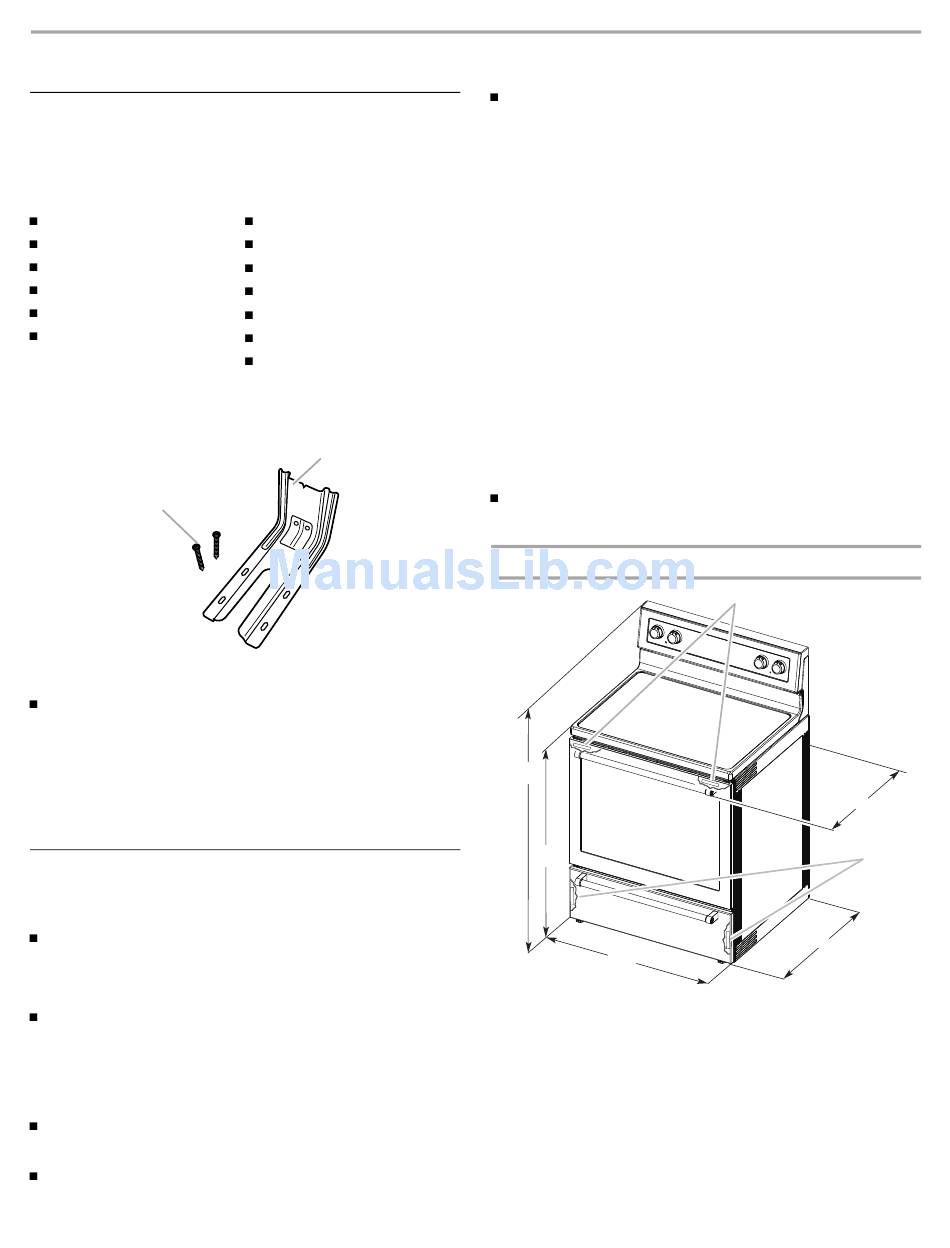

Pièces fournies
Vérifier la présence de toutes les pièces.
B
A. Bride antibasculement
B. Vis n° 12 x 1
La bride antibasculement doit être bien fixée au sol ou au
mur. L'épaisseur du plancher peut nécessiter des vis plus
longues pour l'ancrage de la bride dans le plancher.
Pièces nécessaires
Consulter les codes locaux. Vérifier l'alimentation électrique
existante. Voir la section "Spécifications électriques".
Toutes les connexions électriques doivent être effectuées par un
électricien qualifié et certifié.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
C'est à l'installateur qu'incombe la responsabilité de respecter
les distances de séparation exigées, spécifiées sur la plaque
signalétique de l'appareil. La plaque signalétique est située
sur le châssis du four sur un des côtés du tiroir de remisage
ou derrière un des coins supérieurs de la porte du four.
Afin de supprimer le risque de brûlures ou d'incendie en se
penchant au-dessus des unités de surface chauffées, le
rangement en armoire au-dessus des unités de surface doit
être évité. Si le rangement en armoire est envisagé, le risque
peut être réduit par l'installation d'une hotte de cuisine
opérant horizontalement sur un minimum de 5" (12,7 cm) au-
delà du bas des placards.
Respecter les dimensions indiquées pour la cavité
d'installation entre les placards. Ces dimensions constituent
les valeurs minimales des dégagements de séparation.
La bride antibasculement doit être installée. Pour l'installation
de la bride antibasculement expédiée avec la cuisinière, voir
la section "Installation de la bride antibasculement".

EXIGENCES D'INSTALLATION

Clé ou pince
Marqueur ou crayon
Ruban adhésif de masquage
Clé à cliquet de ¼"
Tourne-écrou de ¼"
Tourne-écrou de ³⁄₈" et ⁵⁄₁₆"
Foret de ¹⁄₈" (3,2 mm) (pour
planchers de bois)
A
⁵⁄₈
"
(2)
Une source d'électricité avec liaison à la terre est nécessaire.
Voir la section "Spécifications électriques".
IMPORTANT : Pour éviter tout dommage, consulter le
constructeur ou le fabricant du placard pour déterminer si les
matériaux utilisés ne subiront pas un changement de couleur, une
déstratification ou d'autres dommages. Ce four a été conçu
conformément aux exigences UL et aux normes de la CSA
International; il respecte la température maximale autorisée pour
les placards en bois : 194°F (90°C).
Résidence mobile – Spécifications additionnelles à
respecter lors de l'installation
L'installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24,
HUD Part 280). Lorsque cette norme n'est pas applicable,
l'installation doit satisfaire aux critères de la norme Standard for
Manufactured Home Installations, ANSI A225.1/NFPA 501A ou
aux dispositions des codes locaux.
Au Canada, l'installation de cette cuisinière doit satisfaire aux
stipulations de la version la plus récente de la norme CAN/CSA-
Z240 ou des codes locaux en vigueur.
Autres critères à respecter pour une installation en résidence
mobile :
Dans le cas de l'installation de cette cuisinière dans une
résidence mobile, la cuisinière doit être fixée conformément
aux instructions présentées dans ce document.
Dimensions du produit
B
C
D
³⁄₄
A. 27
" (70,5 cm) max. de profondeur avec la poignée
¹⁄₈
B. Hauteur hors-tout 47
" (119,7 cm) avec les pieds de nivellement
complètement vissés*
C. Hauteur de la table de cuisson 36" (91,4 cm) avec les pieds de
nivellement complètement vissés*
⁷⁄₈
D. 29
" (75,9 cm) de largeur
⁵⁄₁₆
E. 25
" (64,3 cm) - depuis l'arrière de la cuisinière jusqu'à l'avant
de la table de cuisson**
F. Plaque signalétique (située sur le châssis du four sur un des
côtés du tiroir de remisage ou derrière un des coins supérieurs
de la porte du four)
F
A
F
E
11
