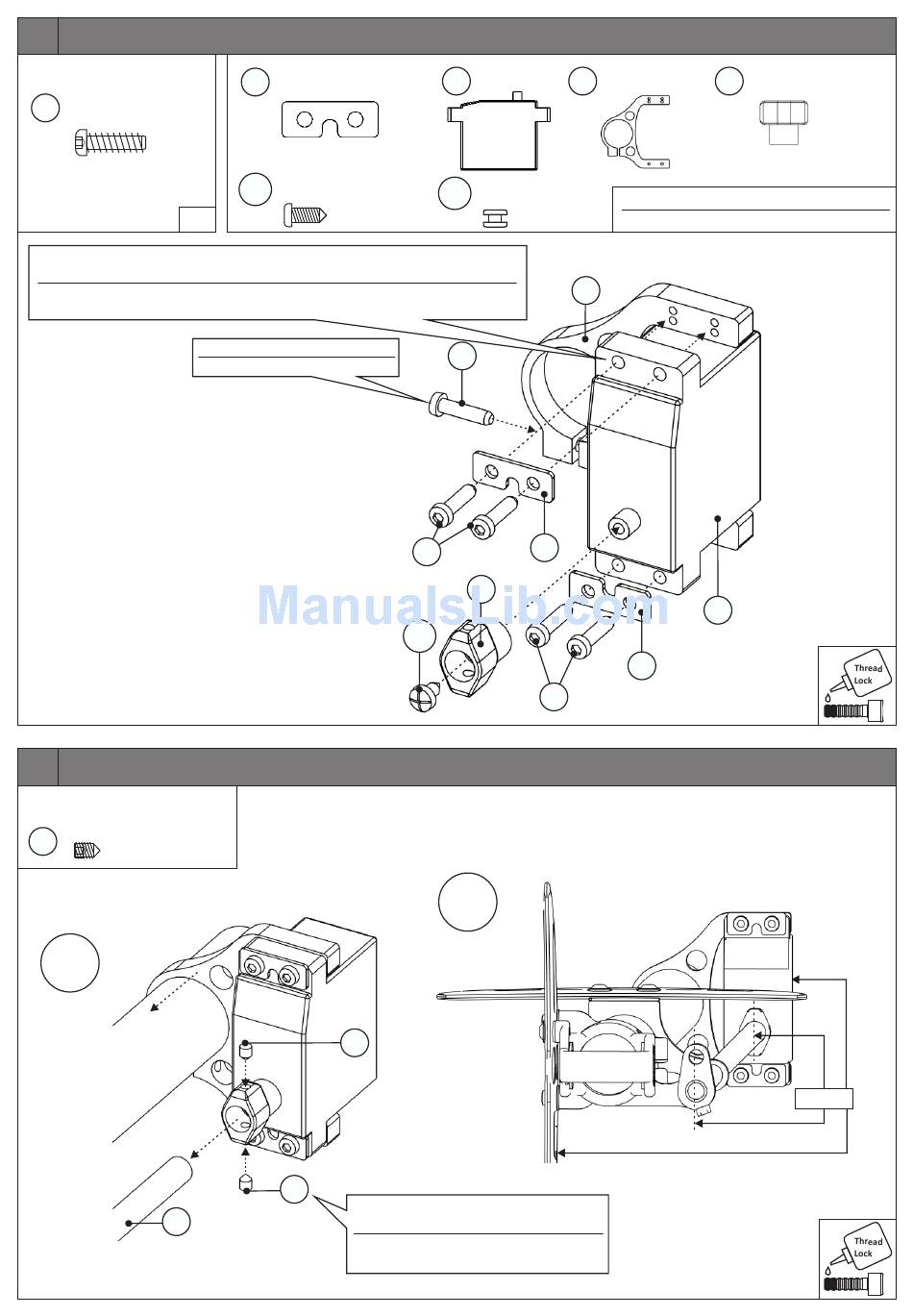

Heli-Professional REVOLUTION 500E BASIC Assembly Instruction And Manual page 14

15
7
Normteile/Standard Parts
3x12 Treibschraube
5x
8
Self-Tapping Screw
1:1
Die bei den Servos enthaltenen Gummitüllen (40.2, nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
First insert the included rubber grommets (40.2, not depicted) into the servo sockets,
then mount the servos according to the drawing.
16
Normteile/Standard Parts
M3x4 Gewindestift, spitz
90
Set Screw, sharp
A
85
Servobefestigungsplatten
41
Servo Mounting Plates
Servohebelschraube
40.1
Servo Horn Screw
Noch nicht endgültig festziehen!
Don't tighten yet!
2x
90
90
Erst beim Programmieren des Heckservos
endgültig festziehen!
Tighten finally when programming the tail
rotor servo!
1x
2x Heckservo
87
Tail Servo
SX-3205 MG
1x
Gummitülle Servo
40.2
Rubber Grommet Servo
8
41
8
89
40.1
8
B
1x
Heckservohalter
88 89
Tail Servo Holder
4x
Pos. 40.1 & 40.2 sind bei den Servos enthalten.
Pos. 40.1 & 40.2 come with the servos.
88
87
41
Drehstabaufnahme 1x
Torque Tube Lever
Parallel!
