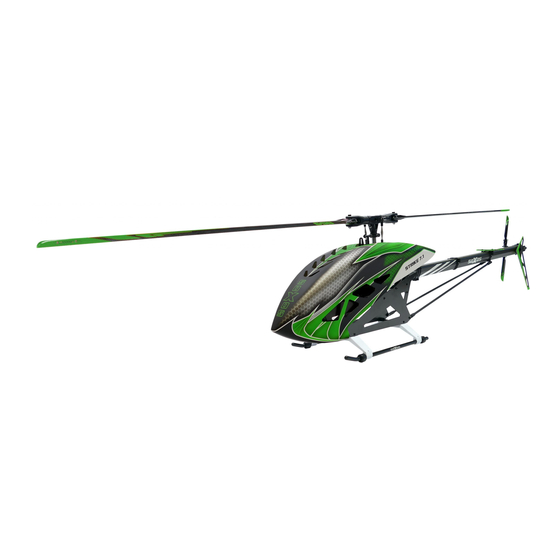

Heli-Professional soXos Strike 7.1 Assembly Instruction And Manual

Hide thumbs

page of 24

/ 24
Bookmarks

Quick Links

Download this manual

Bauanleitung und Handbuch V 1.0

STRIKE 7.1

Assembly Instruction and Manual V 1.0

INHALT/CONTENT

Technische Daten & Sicherheitshinweise/Specifications & Safety Instructions

Benötigtes Werkzeug & Allgemeine Hinweise/Required Tools & General Information

Bauanleitung und Handbuch/Assembly Instructions and Manual

Explosionszeichnung/Exploded view

Heli Professional 2021

Need help?

Do you have a question about the soXos Strike 7.1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Heli-Professional soXos Strike 7.1

Page 1 Bauanleitung und Handbuch V 1.0 STRIKE 7.1 Assembly Instruction and Manual V 1.0 INHALT/CONTENT Technische Daten & Sicherheitshinweise/Specifications & Safety Instructions Benötigtes Werkzeug & Allgemeine Hinweise/Required Tools & General Information Bauanleitung und Handbuch/Assembly Instructions and Manual Explosionszeichnung/Exploded view Heli Professional 2021...
Page 2 SEHR GEEHRTER KUNDE BESTEN DANK, DASS SIE SICH FÜR DEN SOXOS STRIKE 7.1 ENTSCHIEDEN HABEN Bevor Sie mit dem Zusammenbau oder der Inbetriebnahme beginnen, lesen Sie diese Anleitung bitte sorgfältig durch! DEAR CUSTOMER, THANK YOU FOR CHOOSING THE SOXOS STRIKE 7.1 MODEL HELICOPTER.
Page 3: Allgemeine Hinweise/General Information
Benötigtes Werkzeug/Required Tools Sekundenkleber Schraubensicherungslack, mittelfest und fest Innensechskantschlüssel CA (Cyanoacrylic Instant Adhesive) Hexagon Socket Wrenches Threadlocker, medium and strong SW 1.5/2/2.5/3 Messschieber Schnur ca. 2m Fett Gabelschlüssel 5.5mm Caliper String Grease Flat Wrench Digi-Pitch Kombizange Kugelkopfzange Kugelkopfeindreher Slip Joint Pliers Ball Link Pliers Ball Link Driver Allgemeine Hinweise/General Information...
Page 4 Normteile/Standard Parts Carbon Seitenplatte Kufenrohr Kufengummi 1626 3x7.5 Linsenkopf Treibschraube Side Plate Carbon Skid Rubber Skid Pipe Flanged Round Head Self Tapping Screw Kufenhalterung Endkappe Kufenrohr 3x12 Treibschraube 1664 Landing Skid Holder Skid Pipe Cap Self Tapping Screw Akkuschiene rechts Battery Rail Plate right Haubenhalterung M3x6...
Page 5 Rahmen Normteile/Standard Parts 1766 Main Frame M3x22 Schraube Distanzhülse 12x24x6 Flanschlager 1706 Distance Sleeve Hex Socket Screw Flanged Bearing Heckriemenführung M3x18 Schraube 1680-01 Tail Belt Guide Hex Socket Screw Feder U-Scheibe 1741 Spring Washer M3x6 Rundkopfschraube Zugfeder Round Head Screw 1742 Extension Spring Distanzhülse...
Page 6 Normteile/Standard Parts Hauptzahnrad Nabe Hauptzahnrad 81Z Flanschmuffe 1641 1643 1719-02 Main Drive Hub Main Drive Gear 81T Flanged Sleeve M3x8 Rundkopfschraube Round Head Screw 1643 1641 1719-02 Schrauben erst leicht eindrehen, danach gleichmässig anziehen! First lightly seat the screws, then tighten them evenly! Normteile/Standard Parts Heckriemen 1743-06...
Page 7 Normteile/Standard Parts Zahnrad 54Z Heckriemenrad 47Z Autorotationsnabe 1733 1729 1636-02 Drive Gear 54T Tail Drive Pully 47T Autorotation Hub 5x14x5 Kugellager 1720 Ball Bearing Zahnrad 29Z Distanzhülse M3x8 Zylinderkopfschraube 1746 1730 Drive Gear 29T Distance Sleeve Socket Head Screw M3x8 Rundkopfschraube Round Head Screw Schrauben erst leicht eindrehen, danach gleichmässig anziehen!
Page 8 Normteile/Standard Parts M3x25 Zylinderkopfschraube Socket Head Screw Normteile/Standard Parts Verschluss Druckfeder Verschlussgehäuse Latch Pressure Spring Bolt Box M3x10 Rundkopfschraube 1684 Round Head Screw M3x6 Rundkopfschraube Round Head Screw 1551 Vorbaudeckel 1551 Porch Plate Top Vorbauboden 1552 Porch Plate Bottom 1552 Bolzen Halterplatte Bolt Box Plate 1684...
Page 9 Normteile/Standard Parts M3x25 Zylinderkopfschraube Socket Head Screw M3x10 Zylinderkopfschraube Socket Head Screw M3x10 Rundkopfschraube 1684 Round Head Screw 1684 1684...
Page 10 Normteile/Standard Parts Servoplättchen Servodistanz 7 mm Servodistanz 9.5 mm 137-01 1665 Servo Distance Block Servo Distance Block Servo Mounting Plates M3x12 Rundkopfschraube 1600 Round Head Screw M3x20 Rundkopfschraube 1601 Servo Einsatz 23Z,24Z,25Z,25Z/8 Servoarm Round Head Screw 1797 1659 Insert Servo 23T,24T,25T,25T/8 Servo Horn 1663 U-Scheibe...
Page 11 Normteile/Standard Parts Kugelpfanne Taumelscheibe Taumelscheibenführungs- 1789 Ball Link Swashplate Halter M3x7 Kugelkopf Swashplate Guide Holder Ball End Screw M3x4.5 Kugelkopf Schubstange Ball End Screw 1798 Control Rod Taumelscheibenführung 1799 Swashplate Guide M3x7 Kugelkopf lang Ball End Screw long M3x6 Rundkopfschraube Round Head Screw M3x8 Zylinderkopfschraube...
Page 12 Normteile/Standard Parts Motorplatte Empfängerplatte 16z/8mm/6mm Ritzel 1550 1754 1758 Motor Plate Receiver Plate Für Motoren von 520-560KV/12S 15x24x5 Kugellager 1800 16T/8mm/6mm Pinion Ball Bearing for motors from 520-560KV/12S Motor Gegenplatte 1755 Motor Counterplate Getriebe Übersetzungen: (Ritzel sind erhältlich für 6mm und 8mm Motorwellen) Gear Options: (Pinions available for 6mm and 8mm motorshafts) 10x19x5...
Page 13 Normteile/Standard Parts M6x14 Rundkopfschraube 10x18x5.5 Drucklager Round Head Screw Flanschlager 3x7x3 Thrust Bearing Flanged Bearing large ID (IN) small ID (OUT) M3x8 Zylinderkopfschraube Socket Head Screw 10.2x17.5x1.5 Adapterscheibe Shim Washer Dämpferhülse Dämpfer 70° 1811 1813-70 Damper Sleeve Damper 70° M3x6 Rundkopfschraube Round Head Screw Blattlagerwelle...
Page 14 Normteile/Standard Parts M5x25 Spezialschraube Special Screw Stoppmutter Lock Nut 1558 M3x14 Zylinderkopfschraube Socket Head Screw 1809 M3x6 Rundkopfschraube Round Head Screw Anlenkgestänge 1809 (Links-Rechts Gewinde) Head Linkage Rod (Left and Right thread) Kugelpfanne Ball Link OPTIONAL OPTIONAL...
Page 15 Heckrohr 700 Heckrotorgehäuse 1764 1765 Tail Boom 700 Tail Rotor Housing OPTIONAL 1764 Heckriemen mit Schnur durch das Heckrohr ziehen. Insert tail drive belt into tail boom with a piece of string. Normteile/Standard Parts Drehstablagerung Heckgehäuse Seitenplatte Heckgehäuse 1771 1767 M3x6 Rundkopfschraube Torque Tube Support Tail...
Page 16 Normteile/Standard Parts Carbon Höhenleitwerk Steuerhebel Drehstab 1668 388a Carbon Stabilizer Fin Torque Tube Tail Lever M3x35 Rundkopfschraube 1787 Round Head Screw M3x20 Zylinderkopfschraube Socket Head Screw Drehstablagerung Halterklemme, oben Höhenleitwerkhalterklemme unten 1781 1780 1782 Lower Stabilizer Fin Clamp Torque Tube Support Upper Holder Clamp M3x12 Zylinderkopfschraube...
Page 17 Normteile/Standard Parts Halterklemme, oben Heckservohalter Drehstabhebel 1776 1658 1778 Upper Holder Clamp Tail Servo Holder Torque Tube Lever M3x12 Rundkopfschraube 1600 Round Head Screw M3x10 Zylinderkopfschraube Socket Head Screw M3x8 Zylinderkopfschraube Servo Einsatz 23Z,24Z,25Z,25Z/8 Servoplättchen 1659 Socket Head Screw Insert Servo 23T,24T,25T,25T/8 Servo Mounting Plates 1663 U-Scheibe...
Page 18 Normteile/Standard Parts 7.5x9.9x0.4 Passscheibe Heckrotornabe Blatthalter Heckrotor 1711 1704 Shim Washer Tail Rotor Hub Blade Holder Tail Rotor M3x4.5 Kugelbolzen Ball-End Screw Passscheibe 5.2x7.5x0.7 O-Ring Shim Washer 5x10x4 Drucklager Hecksteuerbrücke 1773 1773 Thrust Bearing Tail Pitch Control 5x10x4 Kugellager large ID (IN) small ID (OUT) Ball Bearing M2x5.5...
Page 19 Normteile/Standard Parts 6x13x5 Flanschlager Heckantriebsrolle 26Z Kugellagerhalter 1769 1772 M3x12 Rundkopfschraube Flanged Bearing Tail Drive Pully 26T Bearing Stand 1600 Round Head Screw M3x6 Rundkopfschraube Socket Head Screw Seitenplatte Heckgehäuse Distanz Heckgehäuse 3x8x3 Kugellager 1770 1767 Spacer Tail Rotor Housing Tail Rotor Housing Side Plates 1802 Ball Bearing...
Page 20 Normteile/Standard Parts M3x16 Zylinderkopfschraube Socket Head Screw Heckriemen spannen: Riemen spannen, bis Riemenspanner vollständig am äusseren Anschlag ist, aber nicht überspannen! Tighten tail drive belt: Tension the belt until the belt tensioner is touching the outer stop, but do not over tension! Heckriemen spannen und danach mit Schrauben 77 klemmen.
Page 21 Normteile/Standard Parts Halterklemme Halterklemme M3 Heckstrebe 1778 1779 Tail Brace Tube Holder Clamp Holder Clamp M3 Stoppmutter Lock Nut Zylinderkopfschraube M3x10 Socket Head Screw M3x8 Zylinderkopfschraube Socket Head Screw Mit diesen Schrauben erst nach Montage der Heckstreben anziehen. Clamp with these screws after having installed the tail brace tubes.
Page 22 Normteile/Standard Parts M5x30 Blatthalterschraube M3x16 Heckrotorblattschraube Blade Screw Tail Blade Screw Haupt- und Heckrotorblätter sind Stoppmutter Stoppmutter nicht im Lieferumfang enthalten. Lock Nut Lock Nut Main and tail rotor blades are not included in the kit. Strike 7.1 Haube Akkuplatte Justieren Sie die Balance des Helikopters mit der Strike 7.1 Battery Plate...
Page 24 Für Ihre Notizen / For your notes: ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ ______________________________________________ Besuchen Sie unsere Homepage www.soxos-heli.com Dort sind Ersatzteile wie Rotorblätter, Tuningteile, Werkzeuge, Motoren, Regler, Akkus und Gyros erhältlich. Die neueste Version dieses Handbuchs können Sie downloaden.
