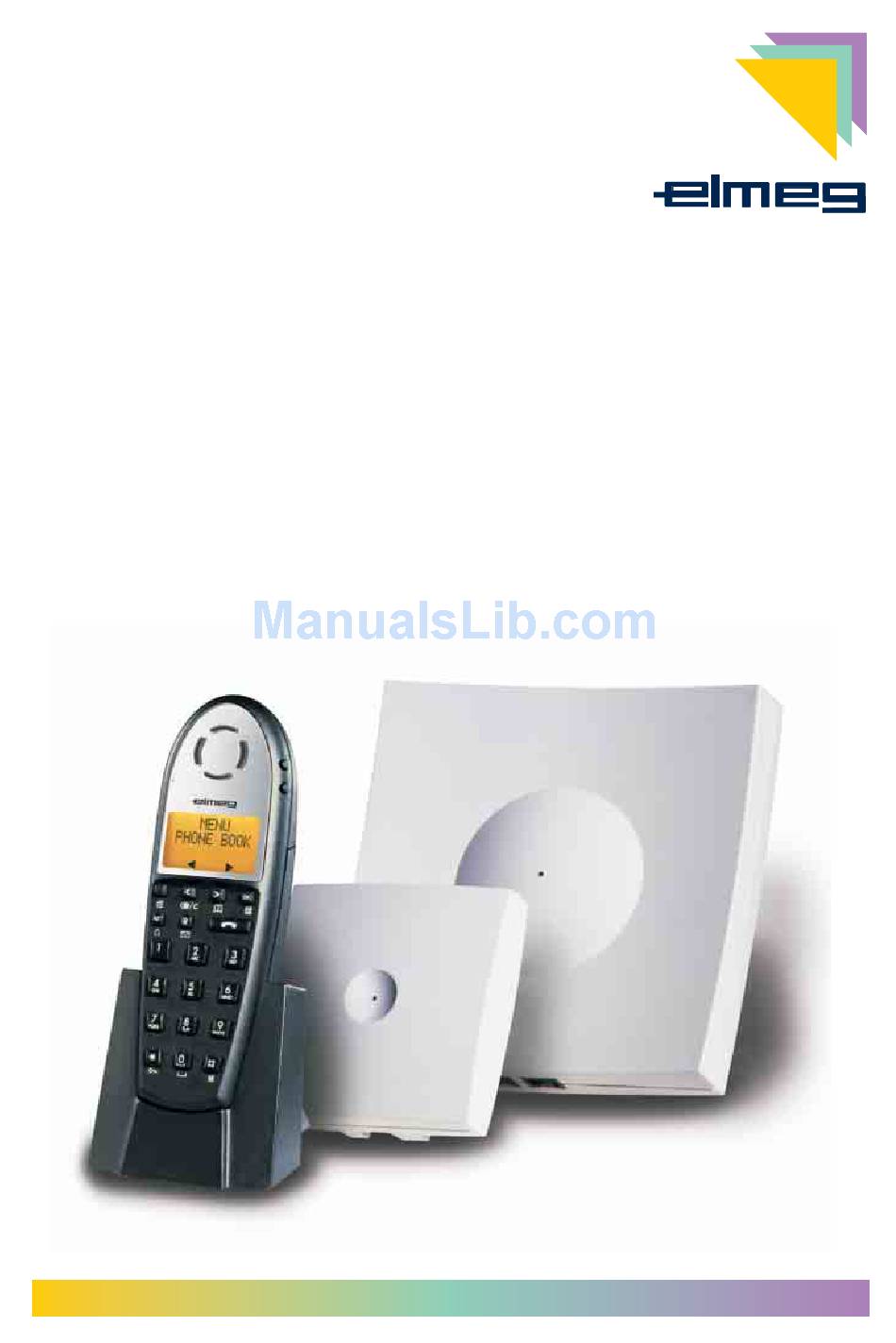

- Page 1 Installation elmeg DECT 300...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Systembeschreibung ....... 1 Positionierung einer Basisstation oder eines Repeaters ... . . 1 Intendend Use . -
Page 3: Systembeschreibung
Die Entfernung zwischen der Basisstation und der TK-Anlage sollte für die Übertra- gung CLIP-Informationen nicht mehr als 50 Meter betragen. Der Funkbereich der Basisstation kann durch den Einsatz von max. 6 »elmeg DECT re- peatern« erweitert werden, wobei max. 3 Repeater in einer Reihe angeordnet werden können. -
Page 4: Sicherheitshinweise
Sicherheitshinweise • Umgebungstemperatur für die Lagerung: -25°C ... +70°C. • Umgebungstemperatur für den Betrieb: +5°C ... +40°C. Die Basisstation darf erst nach Erreichen der zulässigen Betriebs-Umge- bungstemperatur angeschlossen werden. Beachten Sie bitte, dass beim Übergang von kalten zu warmen Temperaturen kei- ne Betauung am oder im Gerät entstehen darf. - Page 5 • Öffnen Sie die Basisstation. Betätigen Sie unter leichtem Druck die 4 Rasthaken auf der Rückseite der Basisstation. Nach Abnahme der Oberschale wird die Platine der Basis sichtbar. • Lösen Sie die Befestigungsschrauben der Platine und heben diese he- raus. Die Unterschale kann jetzt an der Wand befestigt werden. Verwen- den Sie hierzu die mitgelieferten Dübel und Schrauben.
-
Page 6: Anschlüsse Der Basisstation
Anschluss für Steckernetzgerät (Nummer 2430) serieller Anschluss (RS232 / V.24) der Basisstation für die Programmierung der Ba- sisstation über Software-Tools oder Verbindung zur elmeg-TK-Anlage für die Ruf- nummernübermittlung (CLIP) 16polige Klemmleiste für 8 analoge Anschlüsse (Anschluss 0 rechts neben der se-... -
Page 7: Bedeutung Der Led In Der Basisstation
System nicht konfiguriert. Anmeldung von Mobilteilen ist möglich. Repeater Der »elmeg DECT repeater« erweitert die DECT Funkabdeckung um den Bereich von 25-300 m (Abhängig von den Umgebungsbedingungen). Der Repeater stellt gleichzeitig zwei Gesprächskanäle zur Verfügung. Da diese Kanäle lediglich von der Basis “gelie- hen”... -
Page 8: Einbuchen Der Repeater
Programmierung der Repeater über ein SW Tools erfolgen. Hierzu ist das »el- meg DECT repeater programming kit« erforderlich. Programmier-Tools Die oben beschriebenen SW Tools, sowie weiterführende Dokumentation finden Sie in Kürze auf unseren elmeg Anwender CD’s der modularen TK-Anlagen. -
Page 9: Garantieleistungen
Garantieleistungen 1. Für dieses Gerät übernimmt die Firma ELMEG GmbH & Co.KG gemäß den nachste- henden Bestimmungen eine Garantie von 24 Monate, gerechnet ab dem Datum des Kaufes vom Händler, welches durch Originalrechnung oder sonstige -unterlagen zu be- legen ist. -
Page 11: Description Of The System
PABX system should not exceed 50 meters. The range of the base station can be extended using a maximum of 6 »elmeg DECT re- peaters«, with a maximum of 3 repeaters arranged in series. Each repeater extends the range by a further 25-300 m, while taking into account that the cells must “overlap”. -
Page 12: Safety Notes
Safety notes • Storage temperature:-25°C ... +70°C. • Operating temperature:+5°C ... +40°C. Only connect the base station when the permissible ambient operating temperature has been reached. Please note that condensation on or in the unit must be prevented when moving from cold to warm surroundings. - Page 13 • Open the base station. Press lightly on the 4 catches on the back of the base station. You can see the base circuit board after you remove the top cover. • Loosen the fixing screws for the circuit board and remove it. You can then attach the bottom half of the enclosure to the wall using the anchors and screws supplied with the unit.
-
Page 14: Base Station Terminals
(RS232 / V.24) for base station for programming the base station using software tools, or for connection to an elmeg PABX system for caller ID (CLIP) 16-pin terminal strip for 8 analog ports (terminal 0 on the right, next to the serial port) Connect the individual wires of the installation cable to the terminals (K3). -
Page 15: Significance Of The Base Station Led
System is not configured. Handset enrolment is possible. Repeater The “elmeg DECT repeater” extends the DECT radio range by 25-300 m (depending on ambient conditions). At the same time, the repeater also provides two speech channels. Since these channels are only “on loan” to the base station, the repeater serves only to extend the range covered, and does not provide an extension for radio channels. -
Page 16: Enrolling (Logging On) Repeaters
The »el- meg DECT repeater programming kit« is required for this. Programming Tools The software tools described above, and other detailed documentation, will be available soon on our elmeg user CDs for modular PABX systems. -
Page 17: Warranty
Warranty 1. On the basis of the terms explained below, ELMEG GmbH & Co.KG shall honor a war- ranty period of 24 months, starting from the date of purchase at the dealership, with the original receipt or other, similar documents, for this device. - Page 19 Konformitätserklärung / Declaration of conformity Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien: 1999/5/EG R & TTE This device meets the requirements of the following EC directives: 1999/5/EG R & TTE...
- Page 20 ELMEG GmbH & Co.KG Endkunden-Hotline Kommunikationstechnik für Deutschland Vöhrumer Str. 30 01 90/51 01 10 D-31228 Peine pro Minute 0,62 EURO http://www.elmeg.de http://www.elmeg.com Montag bis Freitag 08.00 Uhr bis 12.00 Uhr 13.00 Uhr bis 17.00 Uhr 1408 5600 Installation elmeg DECT 300...
