Summary of Contents for elmeg 300

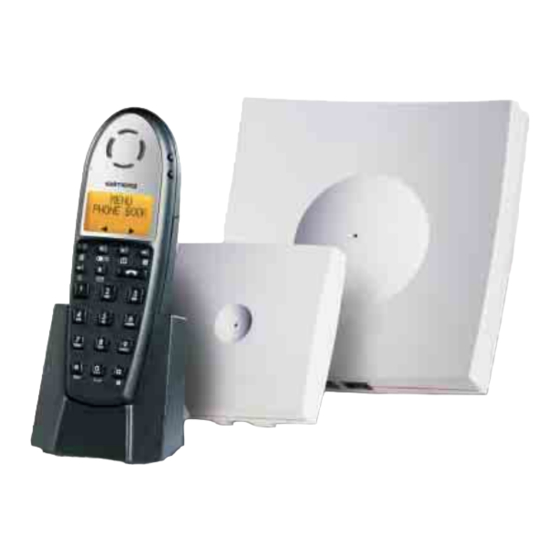

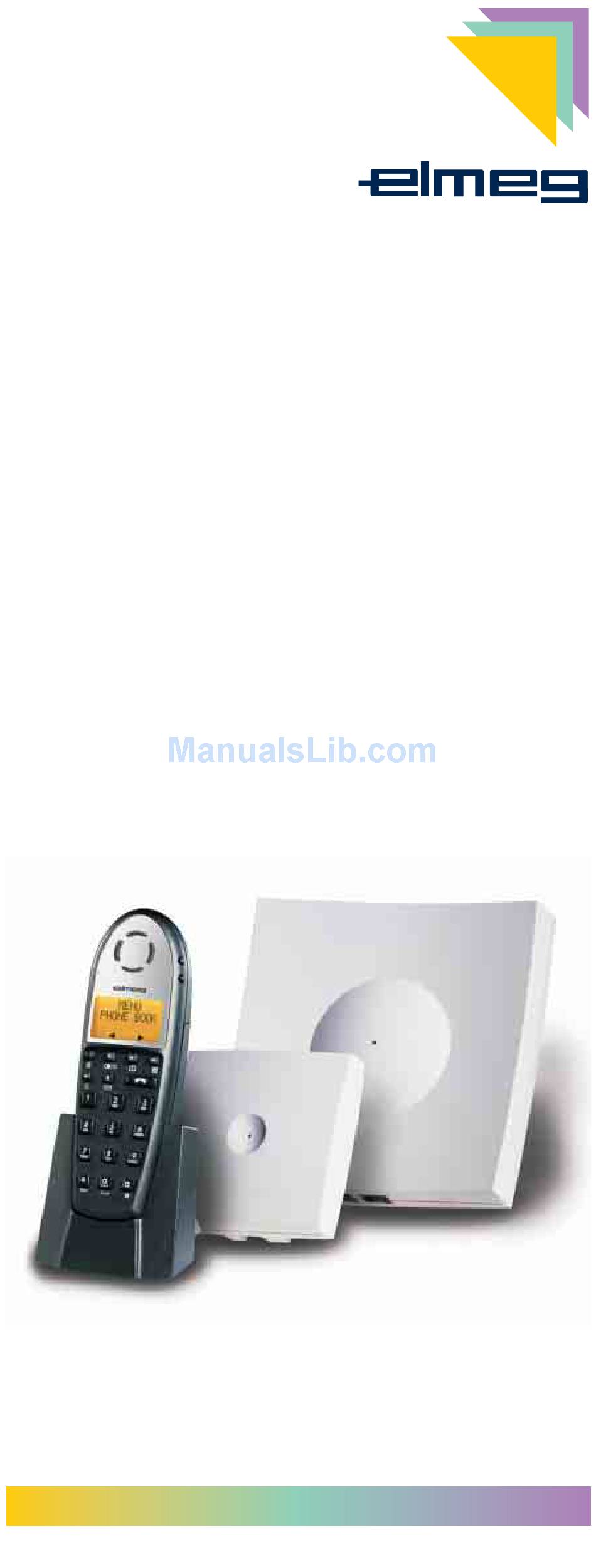

- Page 1 DECT 300 handset...
-
Page 3: Table Of Contents
Problembehebung....16 Leistungsmerkmale an elmeg TK-Anlagen ..16 Technische Daten ....17 Zubehör . - Page 4 Troubleshooting ....16 Performance Features with elmeg PABX Systems ....16 Technical Specifications .
-
Page 5: Funktions- Und Bedienelemente
Funktions- und Bedienelemente Lautsprecher Display Wahlwiederholung, Cursor links Einstieg in das Menü Rückfrage Alphanumerische Tastatur Lautstärkeregelung Telefonbuch, Cursor rechts OK, Ausschalten, Mikrofon-Stumm Hörer-Taste: Einschalten, Abheben, Auflegen Headsetanschluss Ladeablage... -
Page 6: Intendend Use
Intendend Use Das elmeg DECT 300 ist ein schnurloses mehrzelliges DECT-System zur analogen Anschaltung an el- meg-TK-Anlagen mit CLIP-Funktion. Sicherheitshinweise • Umgebungstemperatur für die Lagerung: -25°C ... +70°C. • Umgebungstemperatur für den Betrieb: +5°C ... +40°C. Das Telefon darf erst nach Erreichen der zulässi-... -
Page 7: Inbetriebnahme
Verbinden Sie zuerst das Steckernetzgerät mit der Ladeschale. Stellen Sie das Mobilteil in die Ladeschale. Das Mobilteil wird geladen. In der 3. ˆ ELMEG ˆ Zeile des Displays wird der Ladezu- ˆ©©©©©©©_____ stand angezeigt. Die LED blinkt wäh- rend der Ladung langsam und leuch- tet ständig, wenn der Ladevorgang... -
Page 8: Ein-/ Ausschalten Des Mobilteiles
Eingabebestätigung oder Sprung in das nächste Untermenü. Im Gesprächszustand: Mikrofon- stummschaltung (Mute). Langer Tastendruck: Aus- schalten des Mobilteiles. ALT-Taste: In Verbindung mit dem »elmeg DECT300« hat diese Taste keine Funktion. R-Taste: Im Gesprächszustand: Rückfrage zu einem Teil- nehmer. Abnehmen / Auflegen. Wiedereinschalten (nach Ausschalten mit OK-Taste). -
Page 9: Anmelden Der Mobilteile An Einer Basisstation
Anmelden der Mobilteile an einer Basisstation An einem elmeg DECT300 System können bis zu 8 Mo- bilteile eingebucht (angemeldet) werden. Eine neue (noch nicht programmierte) Basisstation, geht sofort nach dem Anschließen des Steckernetzgerätes in den Programmiermodus für die Anmeldung des ersten Mo- bilteiles. - Page 10 Jedes Mobilteil kann an bis zu ˆ > ˆ System vier Basisstationen angemeldet ˆAC:________ werden. Wählen Sie mit den Pfeil-Tasten, unter welcher Nummer (»1«…»4«) das Sys- tem gespeichert werden soll. Bestätigen Sie die Eingaben mit ˆ Einbuchung ˆ Warten! der OK-Taste. Ist das Anmelden erfolgreich beendet, wird Ihnen dieses durch einen Ton signalisiert und nach wenigen Sekun- den durch dieses Zeichen...
- Page 11 Automatische und manuelle Systemauswahlwahl Jedes Mobilteil kann in bis zu 4 Basisstationen einge- bucht werden, z. B.: an mehreren elmeg DECT300 Sys- temen in Ihrem Unternehmen, sowie auch in Ihren Privat- räumen. Eine Umschaltung zwischen diesen Systemen kann manuell oder automatisch erfolgen. Bei aktivierter automatischer Umschaltung wird immer das System mit dem besten Empfang gewählt.
-
Page 12: Abmelden Von Mobilteilen
Ebenso kann hier die automatische Systemwahl aktiviert werden (»Login- Ausw. Automatisch«). Der »*« hinter der Systemnummer zeigt das zur Zeit aktivierte System an. Mit der OK-Taste schließen Sie diese Einstel- lung ab. Abmelden von Mobilteilen Zum Abmelden von Mobilteilen aus einem System gehen Sie an dem auszubuchenden Mobilteil wie folgt vor: Betätigen Sie die Menü-Taste. -
Page 13: Telefonieren
Telefonieren Gespräche einleiten (wählen) Eine gehende Verbindung kann auf verschiedene Arten eingeleitet werden: • Die Eingabe der Telefonnummer über die Tastatur und anschließende Betätigung der Hörer-Taste. • Betätigen der Hörer-Taste und anschließende Eingabe der Telefonnummer. Anrufe entgegennehmen Eine Anruf wird optisch (im Display) und akustisch (siehe Profileinstellungen) signalisiert. - Page 14 Ruftonart einstellen Wählen Sie mit den Pfeil-Tasten das Menü »Rufton - art« und bestätigen Sie die Auswahl mit der OK-Taste. Betätigen Sie die Pfeil-Tasten, ˆ Ruftonart > ˆ Rufton um die gewünschte Ruftonart ˆ (Melodie) einzustellen. Bestätigen Sie die Einstellung mit der OK-Taste. Ruftonlautstärke einstellen Wählen Sie mit den Pfeil-Tasten das Menü...
-
Page 15: Akkukapazität
Betätigen Sie die Pfeil-Tasten, ˆAuto. Rufan. > ˆ um die automatische Rufan- nahme ein- oder auszuschal- ten. Bestätigen Sie die Einstellung mit der OK-Taste. Lautstärke des Hörers einstellen Wählen Sie mit den Pfeil-Tasten das Menü »Start- lautst.« und bestätigen Sie die Auswahl mit der OK-Taste. -
Page 16: Wahlwiederholung / Anrufliste
Löschen? ˆ0123456789 OK–Taste wird der Eintrag end- gültig gelöscht. * Die Funktion Anrufspeicher ist nur an elmeg TK-Anla- gen nutzbar, die über eine optionale serielle Verbindung (RS232 / V.24) zur Basisstation verfügen. Das Menü »Anrufe« ist auf den soeben beschriebenen Weg erreichbar oder durch Betätigen der OK-Taste und... - Page 17 Betätigen rechte ˆSpeichern Nr > ˆ1234567890 Pfeil-Taste. Bestätigen Sie das Speichern der Rufnummer mit der OK-Taste. Geben Sie über die alphanumerische ˆ Name Tastatur den Namen ein. Bestätigen Sie die Eingabe mit der OK-Taste. Der Eintrag wird jetzt gespeichert. Sollte der Speicherbereich des Telefonbuchs voll sein, erhalten Sie folgende Anzeige: »Kein Platz«.
-
Page 18: Lautstärkeregelung
Telefonbucheinträge löschen oder ändern Zum Löschen von Einträgen wählen Sie den entspre- chenden Eintrag mit den Pfeil-Tasten aus (siehe »Wahl aus dem Telefonbuch«). Betätigen Sie die OK-Taste. ˆ Löschen? 1234567890 Durch Betätigen der Pfeil-Tas- ˆ Ändern Nr.? > ten können Sie die Optionen ˆ1234567890 ˆ... -
Page 19: Headset
Durch erneutes Betätigen der OK-Taste wird das Mikro- fon wieder eingeschaltet. Headset Ein Anschluss für ein Headset befindet sich am unterem Ende des Mobilteiles. Das eingebaute Mikrofon, sowie der Lautsprecher werden automatisch abgeschaltet. R-Taste Mit der R-Taste werden Gespräche innerhalb der TK-Anlage vermittelt und die Leistungsmerkmale Konfe- renz und Makeln eingeleitet. -
Page 20: Problembehebung
Überprüfung der korrekten Ak- Das Mobilteil lässt sich kuverbindung. nicht einschalten. Überprüfung der Akkuladung. Leistungsmerkmale an elmeg TK-Anlagen Ist Ihr elmeg DECT300 System an eine elmeg TK-Anlage angeschaltet, können Sie die folgenden Leistungsmerk- male systemweit nutzen: • Anklopfen / Anklopfschutz • Anrufvarianten schalten •... -
Page 21: Technische Daten
DECT Akku • elmeg DECT Gürtelclip • elmeg DECT Ledertasche • elmeg DECT V.24 CLIP – Kabelset • elmeg DECT Headset Zulassungen Akustik: TBR 10 HF-Prüfung: TBR 6 (DECT RF) Zugangsprofil: GAP (TBR 22) EMC: ETS 300 329 (CE - Prüfzeichen) -
Page 22: Garantieleistungen
Garantieleistungen 1. Für dieses Gerät übernimmt die Firma ELMEG GmbH & Co.KG gemäß den nachstehenden Bestimmungen eine Garan- tie von 24 Monate, gerechnet ab dem Datum des Kaufes vom Händler, welches durch Originalrechnung oder sonstige -unter- lagen zu belegen ist. -
Page 23: Function And Control Elements
Function and Control Elements Speaker Display Redial, cursor left Accessing the menu Room inquiry Alphanumeric keyboard Volume control Phone book, cursor right OK, Switch off, Microphone mute Handset key: Switch on, Lift, Replace Headset port Charger... -
Page 24: Intendend Use
Intendend Use The elmeg DECT 300 is a cordless, multi-cell DECT sys- tem for analog connection to elmeg PABX systems equipped with a CLIP function. Safety notes • Storage temperature: -25°C ... +70°C. • Operating temperature: +5°C ... +40°C. Only connect the telephone when the permissible ambient operating temperature has been rea- ched. -
Page 25: Commissioning
To do this, first connect the plug-in power unit to the charger. Place the mobile unit (handset) in the charger. The handset is then charged. The ˆ ELMEG ˆ charging status is shown on the 3rd ˆ©©©©©©©_____ line in the display. The LED flashes... -
Page 26: Activating / De-Activating The Handset
saves telephone number to the telephone book. When idle: Telephone book menu. OK key: Confirm entry, or move to next submenu. During a call: Mike mute (Mute). Key held down: Switch off handset. ALT key: This key does not have a function when using the el- meg DECT300. -
Page 27: Logging The Handset On At A
Logging the handset on at a base station You can enroll (log on) up to 8 handsets at an elmeg DECT300 System. A new (non-programmed) base stati- on is put directly into the programming mode for logging on the first handset as soon as the plug-in power unit is connected. - Page 28 Each handset can be enrolled ˆ Create > ˆ System at up to four base stations. Use ˆAC:________ the arrow keys to select the number under which the sys- tem is to be stored (»1«...»4«). Confirm your entries by pres- ˆSubscription ˆ...
- Page 29 Automatic and manual system selection Each handset can be enrolled at up to 4 base stations; for example: at several elmeg DECT300 systems in your company and in your private quarters. Changeover bet- ween these systems can be performed either automati- cally or manually.
-
Page 30: Logging Out Handsets
tomatic Select.«). The »*« behind the system num- ber indicates the system that is currently activated. Con- clude this setting procedure by pressing the OK key. Logging out handsets To log out a handset from a system, proceed as follows on the handset your are logging out: Press the menu key. -
Page 31: Making Calls
Making Calls Initiating a Call (Dialing) An outgoing call can be initiated a number of ways: • Enter the telephone number using the keypad and then press the handset key. • Press the handset key and then enter the telepho- ne number. -
Page 32: Setting The Ringer Volume
Setting the Ringer Tone Use the arrow keys to select the menu »Ringer Tone« and confirm your selection by pressing OK. Use the arrow buttons to set ˆ Ringer Tone > ˆ Tone the desired tone (melody). ˆ Confirm your selection by pressing OK. Setting the Ringer Volume Use the arrow keys to select the menu »Ringer Vol.«... -
Page 33: Battery Capacity
Confirm your settings by pressing OK. Setting the Volume of the Handset Use the arrow keys to select the menu »Start Volu - me« and confirm your selection by pressing OK. Use the arrow buttons to set ˆStart Volume the desired start volume. ˆ... -
Page 34: Redial / Caller List
ˆ0123456789 ted when you press the OK key again. * The Save call function is only available on elmeg PABX systems which are connected to the base station via an optional serial link (RS232 / V.24). You can reach the menu »Clip« as described previous- ly, or by pressing the OK key and then the arrow keys (4x right). -
Page 35: Key Assignments
Confirm your entry by pressing Ok. The name will then be stored. If the storage capacity (memory) for the telephone book is full, the following is shown in the display: »Memory Full«. Key Assignments Assignment Æ Ø Å @ Ä Ö ß Ü 1 A B C @ Ä... -
Page 36: Setting The Volume
Use the arrow keys to select ˆ Edit No.? > ˆ1234567890 any one of the options »Dele- ˆ te?«, »Edit No.?« or »Edit Name?« auswählen. ˆEdit Name? ˆTony Confirm your selection by pressing OK. Use the arrow keys and then the alphanumeric keypad to edit a telephone number or name. -
Page 37: Flash Key
Flash Key The R key is used for transferring calls within the PABX system and for initiating the performance features Con- ference call and Broker’s call. For more details refer to the operating manual of your PABX system. Muting the call signaling tone You can temporarily deactivate the call signaling tone by pressing the menu key and then the rhombus key. -
Page 38: Troubleshooting
Check charging level of battery. Performance Features with elmeg PABX Systems If your elmeg DECT300 System is connected to an el- meg PABX system you can utilize the following perfor- mance features throughout the system: • Call waiting / call waiting lock-out •... -
Page 39: Technical Specifications
120 hours Accessories • elmeg DECT battery • elmeg DECT belt clip • elmeg DECT leather case • elmeg DECT V.24 CLIP - cable set • elmeg DECT Headset Approval Acoustics: TBR 10 RF test: TBR 6 (DECT RF) Subscription profile:... -
Page 40: Warranty
Warranty 1. On the basis of the terms explained below, ELMEG GmbH & Co.KG shall honor a warranty period of 24 months, starting from the date of purchase at the dealership, with the original receipt or other, similar documents, for this device. - Page 41 Konformitätserklärung Declaration of conformity Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien: 1999/5/EG R & TTE This device meets the requirements of the following EC directives: 1999/5/EG R & TTE...
- Page 44 ELMEG GmbH & Co.KG Endkunden-Hotline Kommunikationstechnik für Deutschland Vöhrumer Str. 30 01 90/51 01 10 D-31228 Peine pro Minute 0,62 EURO http://www.elmeg.de http://www.elmeg.com Montag bis Freitag 08.00 Uhr bis 12.00 Uhr 13.00 Uhr bis 17.00 Uhr 1408 5500 elmeg DECT 300 handset...
