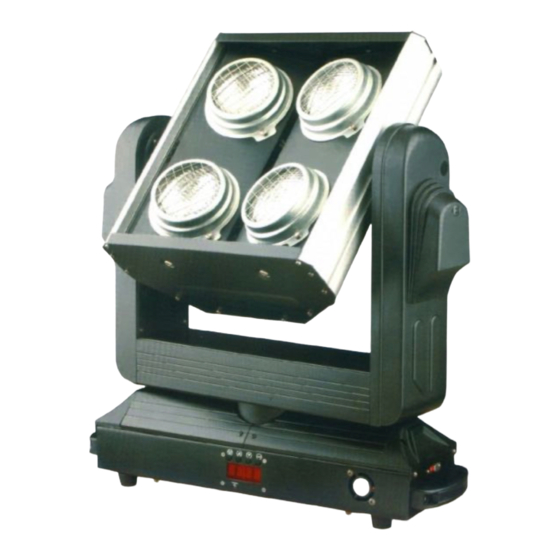

PROEL PLAB4ML User Manual

Blinder moving head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUALE UTENTE – USER'S MANUAL
BLINDER MOVING HEAD
PLAB4ML
Rev. 09/2006

Advertisement

Table of Contents
loading

Related Manuals for PROEL PLAB4ML

Summary of Contents for PROEL PLAB4ML

  • Page 1 MANUALE UTENTE – USER’S MANUAL BLINDER MOVING HEAD PLAB4ML Rev. 09/2006...

  • Page 2: Table Of Contents

    INDICE: DESCRIZIONE ....................3 SPECIFICHE TECNICHE ................. 3 ISTRUZIONI DI SICUREZZA................4 ACCESSORI COMPRESI NELL’IMBALLO............5 ISTRUZIONI PER L’INSTALLAZIONE ............. 5 INSTALLAZIONE DEL PROIETTORE ............. 6 ISTRUZIONI OPERATIVE ................8 CANALI......................9 APPENDICE 1: Cavo adattatore XLR 5 poli – 3 poli........9 APPENDICE 2: Settaggio canali DMX ............

  • Page 3: Descrizione

    DESCRIZIONE Grazie per aver scelto l’abbagliatore a testa mobile Proel PLAB4ML. Per salvaguardare la Vostra sicurezza ed utilizzare l’apparecchio nella maniera più corretta, leggere attentamente questo manuale ed osservare scrupolosamente le indicazioni riportate. Questo apparecchio adotta elevati standard progettuali e costruttivi, è...

  • Page 4: Istruzioni Di Sicurezza

    Segnale di controllo: DMX 512 • Controllo: tramite centralina DMX • Colore effetto: bianco • Dimmer: lineare 0-100% • Angoli di scansione: 540° orizzontali (Pan) – 270° • verticali (Tilt) Ingombri (mm): testa orizzontale • (570×640×170) Peso netto: kg. 9,5 •...

  • Page 5: Accessori Compresi Nell'imballo

    infiammabili o esplosivi, non toccare la testa del faro direttamente con le mani Assicurarsi che la distanza del faro da tutti gli altri oggetti sia • almeno di mt. 1 Non guardare direttamente la lampada, ciò potrebbe provocare • danni agli occhi. ACCESSORI COMPRESI NELL’IMBALLO Proiettore (pz.2) •...

  • Page 6: Installazione Del Proiettore

    Rimuovere le 4 viti (3) fissate sulla base del PLAB4ML. Avvitare ciascun aliscaff ai sostegni ad omega. Fissare il primo sostegno ad omega avvitando le due viti (3) nei rispettivi fori posti al di sotto della...
  • Page 7 Usare 2 ganci appropriati per fissare l’apparecchio ad una truss; assicurarsi fissaggio dell’apparecchio effettuato correttamente; assicurarsi che la struttura (es. truss) alla quale viene fissato l’apparecchio sia sicura.

  • Page 8: Istruzioni Operative

    ISTRUZIONI OPERATIVE L’abbagliatore PLAB4ML utilizza un display a led per controllare il settaggio dei canali L’abbagliatore PLAB4ML adotta il protocollo internazionale DMX-512 standard. E’ possibile controllare diversi fari tramite una centralina di controllo, seguendo le indicazioni riguardanti il settaggio dei canali, riportate in appendice 2.

  • Page 9: Canali

    All’accensione l’apparecchio effettuerà un reset, dopo il quale • sarà operativo. Non scuotere l’apparecchio quando è in funzione. • CANALI L’abbagliatore PLAB4ML dispone di 6 canali DMX come segue: Canale Valore DMX Controllo DIMMER 0 - 255 0 – 100%...

  • Page 10: Appendice 2: Settaggio Canali Dmx

    5 poli (maschio) 3 poli (femmina) PIN1: GND PIN1: GND PIN2: Segnale + PIN2: Segnale + PIN3: Segnale - PIN3: Segnale – PIN4: ---- PIN5: ---- APPENDICE 2: Settaggio canali DMX N° faro Canale DMX start R001 R007 R013 R019 R025 R031 R037...

  • Page 11: Appendice 3: Funzioni

    APPENDICE 3: Funzioni DOWN M indica il menù, ENTER è utilizzato per confermare tutte le funzioni Uscita. Display: ADDR: Address indirizzo DMX di partenza di ciascun faro RSET: Reset reset della macchina PERF: Velocità di MAX: velocità 100% funzionamento NOMA: velocità 80% CHSL: Selezione canali ON: 6 canali –...
  • Page 12 XDIR: direzione positiva (OBVS) o negativa (REVS) del Pan Elenco di tutte le funzioni: Address: ⇒ ADDR⇒ ⇒ A001…A512 ⇒ ADDR ⇒ ⇒ ⇒ ⇒ Reset: ⇒ RSET ⇒ ⇒ ⇒ Perf: ⇒ PERF ⇒ ⇒ MAX – NOMA ⇒ ⇒...

  • Page 13: Description

    DESCRIPTION Thank you for selecting Proel PLAB4ML Blinder moving head. In order to ensure your safety and use the light properly, please read this menu carefully and observe the rules strictly . This PLAB4ML Blinder moving head adopts advanced designing and processing, has an elegant housing which is made from high intensity and heat resistant complex plastic.

  • Page 14: Safety Instructions

    Dimmer: linear 0-100% Scanning angle: 540° horizontal (Pan) – 270° vertical (Tilt) Dimensions (mm): head horizontal position (570×640×170) Net weight: kg. 9,5 Miscellaneous: auto check, digital display SAFETY INSTRUCTIONS 1 3 0 A v o i d C u r re n t -P a s s in g H i g h Te m p e r a t u r e L a m p Inquiry a qualified maintainer before you maintain the product.

  • Page 15: Accessories Shipped Together With The Machine

    ACCESSORIES SHIPPED TOGETHER WITH MACHINE Main body of blinder moving head (2 pcs) • XLR cable (2 pcs) • Hook screw and secure screw • INSTALLATION INSTRUCTIONS This product is fit to be used indoors, its ambient operating • temperature lower than 35°C. People assigned to install, operate and maintain the product •...

  • Page 16: Rigging

    Install the light fixture in a place that is well ventilated. Pay • attention to checking if the fan and fan net are smooth. The PLAB4ML Blinder moving head uses the 3A /250V safety • fuse. Please use a fuse with the same specification.

  • Page 18: Operation Instructions

    OPERATION INSTRUCTIONS The PLAB4ML Blinder moving head uses LED digital display • method to control the channel setting. The PLAB4ML Blinder moving head adopts international standard • DMX-512 signal, multiple lights can be controlled by the controller due to use the channel setting (the details are listed in Appendix 2).

  • Page 19: Control Channels

    The PLAB4ML Blinder moving head uses core XLR outlet • (plug). A transfer line from 5 core to 3 core will be needed if the controller you use is 5 core outlet (plug). (Please refer to Appendix 1). When power is on, the equipment will undertake self- •...
  • Page 20 5 pin (female) 3 pin (male) PIN1: GND PIN1: GND PIN2: Signal + PIN2: Signal + PIN3: Signal – PIN3: Signal - PIN4: ---- PIN5: ---- 5 pin (male) 3 pin (female) PIN1: GND PIN1: GND PIN2: Signal + PIN2: Signal + PIN3: Signal –...

  • Page 21: Appendix 2: Dmx-512 Channel Settings

    APPENDIX 2: DMX-512 channel settings N° of light Start DMX channel R001 R007 R013 R019 R025 R031 R037 R043 R049 R055 APPENDIX 3: Function settings DOWN M means menù, ENTER i twill be used to confirm every function Exit...
  • Page 22 Display: ADDR: Addres Set the starting channel number of the light (1 – 512 channel) RSET: Reset Set the self check for a lamp body PERF: Speed MAX: speed 100% - NOMA: speed 80% CHSL: Channel ON: 6 channels – OFF: 4 channels selection TEST: Test...
  • Page 23 List of all the functions: Address: ⇒ ADDR⇒ ⇒ A001…A512 ⇒ ADDR ⇒ ⇒ ⇒ ⇒ Reset: ⇒ RSET ⇒ ⇒ ⇒ Perf: ⇒ PERF ⇒ ⇒ MAX – NOMA ⇒ ⇒ PERF ⇒ ⇒ ⇒ Chsl: ⇒ CHSL ⇒ ⇒...
  • Page 24 PROEL S.p.A. (World Headquarters – Factory) Via alla Ruenia 37/43 64027 Sant’Omero (TE) – Italy Tel. +39 0861 81241 Fax. +39 0861 887862 e-mail: info@proelgroup.com www.proelgroup.com...
