VOOK
PROFESSIONAL MONITORING

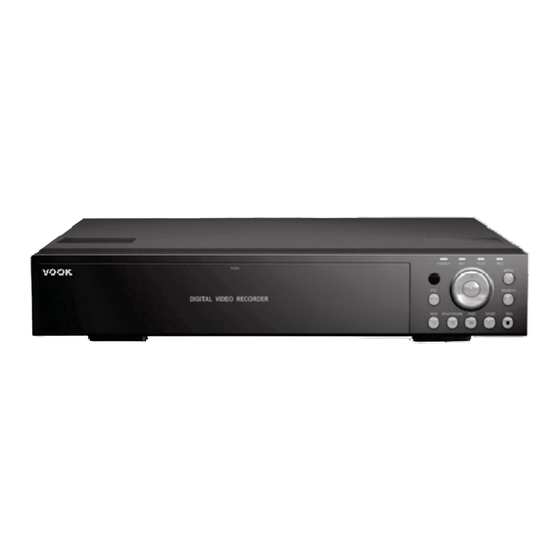

Digital Video Recorder

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U2 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Vook U2 Series

Summary of Contents for Vook U2 Series

  • Page 1 VOOK PROFESSIONAL MONITORING Digital Video Recorder...

  • Page 2: Table Of Contents

    CONTENT ❶ NOTICE 1.1 NOTICE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐4  ❷ OVERVIEW 2.1 FEATURES‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐7  2.2 PACKING DETAILS‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐10  2.3 NAMING AND FUNCTIONS‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐12  2.3.1 FRONT PANEL‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐12  2.3.2 REAR PANEL‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐15  2.3.3 REMOTE CONTROLLER‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐18  2.3.4 Q‐MENU‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐19  2 4 SPECIFICATION 2.4 SPECIFICATION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐20  ❸ INSTALLATION 3.1 TOTAL CONNECTION DIAGRAM‐‐‐‐‐‐‐‐‐26  3.2 INDIVIDUAL CONNECTION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐27  3.2.1 POWER‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐27  3.2.2 VIDEO & AUDIO‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 28  3.2.3 HDD CONNECTION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 32  3.2.4 EXTERNAL CONNECTOR‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 34  ❹ OPERATION 4.1 PRE‐OPERATION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 37  4.2 POWER CONNECTION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 38  4.3 LIVE DISPLAY‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 40  4.3.1 SINGLE DISPLAY‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 40  4.3.2 MULTIPLE DISPLAY‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 41  4.4 AUTO SEQUENCE ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐...
  • Page 3 CONTENT CONTENT 4.7 SPOT‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 48  4.8 PTZ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 49  4.9 MOUSE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 50  4.10 OSD‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 4.10 OSD 52  4.11 RECORDING‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 53  4.11.1 NORMAL RECORDING‐‐‐‐‐‐‐‐‐‐‐‐ 53  4.11.2 EVENT RECORDING‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 55  4.11.3 SCHEDULE RECORDING‐‐‐‐‐‐‐‐‐‐‐ 55  4.12 SEARCH‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 56  4.12.1 NORMAL SEARCH‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 56  4.12.2 EVENT SEARCH‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 59  4.12.3 TIME SEARCH‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 61  4.12.4 JOG SHUTTLE SEARCH‐‐‐‐‐‐‐‐‐‐‐‐‐ 62  4 13 BACK UP 4.13 BACK UP‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 63  4.14 BACK UP VIEWER‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 65  SETUP MENU ❺ 5.1 FACTORY DEFAULT‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐...
  • Page 4 5.4 DISPLAY‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 75  5.8.7 INFORMATION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐107  5.4.1 SEQUENCE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 5.8.8 RESET‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐109 5.4.2 OSD DISPLAY‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 76  5.9 UPDATE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 110 5.4.3 VIDEO LOSS‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 77  5.9.1 USB UPDATE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 110 5.4.4 SPOT‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 78  5.9.2 NETWORK UPDATE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 111  5.4.5 VIDEO FORMAT‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 78  5.9.3 UPDATE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 112 5.5 RECORD‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 79  5.5.1 RESOLUTION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 79  5.5.2 WATERMARK‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 83  ❻ MULTI NETVIEWER PROGRAM 5.5.3 SCHEDULE SETUP‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 83  5.5.4 AUDIO‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 6.1 DEFINITION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 5.5.5 OVERWRITE‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 88  6.2 NET VIEWER SET UP‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 113  5.6 EVENT‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ 89  113  6.2.1 INSTALLATION‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐...

  • Page 5: Notice

    NOTICE NOTICE BEFORE INSTALLATION This manual serves basic operation on installation, and operation  of DVR (Digital Video Recorder).  User who first operates DVR, or is not accustomed to use is  strongly recommended to contact manufacturer, or supplier while installation, and to use in order  to receive the technical service.  All users have to operate DVR after having read this manual  sufficiently even though they are very skilled at this unit. Please  keep notice at this manual to protect your safety from danger or keep notice at this manual to protect your safety from danger, or  property. Please keep this manual on such a place where can  easily be reached after having read it all.  NOTICE FOR SAFETY Please make sure of usage after bearing the following contents in  mind to shorten the safety, and product failure before its  operation. ...
  • Page 6 DO NOT SHOCK IN MOVE, AND INSTALLATION. ▪ Please check rating voltage (standard:DC12V5A, high‐end:12V8A) before power on.  ▪ Please check power off before installation.  ▪ Avoid any place with moisture because of electric shock and fire ▪ Avoid any place with moisture because of electric shock, and fire.  ▪ Avoid any place with moisture, dust, or soot.  ▪ Avoid any place with direct sunlight, or heating appliances.  ▪ Avoid high, or low temperature.  ▪ Procure sufficient air ventilation for the connection of system wiring.  ▪ Don't install near to electronic devices such as radio, or TV.  ▪ Install in sufficient air ventilation, and no vibration.  ▪ Please take care of not putting the electric product into the cooling fan.  ▪ Don't use water, or cleanser in surface cleaning to prevent an electric shock .  ▪ Please clean system by dry towel in external cleaning.  ▪...
  • Page 7 This equipment had been tested and found to comply with the  limits for CLASS A digital deice, pursuant to Part 15 of FCC   Rules. These limits are designed to provide reasonable  protection against harmful interface when the equipment is  operated in a commercial environment.  FCC Compliance Statement Caution : Any change, or modification in construction of this device which  are not expressly approved the party responsible for compliance could avoid  the user‘s authority to operate the equipment .  NOTE : This equipment has been tested, and found to comply with the limits  for  a Class A digital device, pursuant to part 15 of the FCC rules. This limits   are designed to provide reasonable protection against harmful interference  when the equipment is operated in a commercial environment. This  equipment generates, uses, can radiate radio frequency energy, and , if not  installed, and used in accordance with the instruction manual, may cause  harmful interference to radio communications.  Operation of this equipment in a residential area is likely to cause harmful  interference in which cause the user will be required to convert the interference at his own expense.

  • Page 8: Overview

    OVERVIEW 2.1 FEATURES  1. SURVEILLANCE ► Real time moving picture (Max. MPEG‐4 480 Frame (Basic 16CH)) .  ► Multi screen display (Basic on 16CH): Single / 4 / 6 / 9 / 13 / 16 .  ► PIP (Picture In Picture) .  ► Auto sequence.  ► Multi output monitor (Output monitor 1, Spot 1, S‐Video 1, VGA 1).  ► PTZ (Pan / Tilt / Zoom).  ► Digital Zoom (X2)  ► Mosaic function .  ► Video loss sensor detection.   ► External alarm, and recording event list for motion detection.  ► Supported user friendly GUI interface, remote controller, and mouse.  2. RECORDING ► Recording in high quality of MPEG‐4 real time motion picture  ► Recording resolution setup adjustable to backup capacity (16CH Max. 480 frame)  ► Multi recording for manual, event, and schedule.  ► One time system for display, recording, playback, backup, and network.  ► Easy setup for recording resolution, and motion detection part.  ► Supported manual, and reserved recording function.  ►...
  • Page 9 3. PLAYBACK ► Playback by event, time, and channel.  ► Mouse controlled search  ► Playback for still image, and search for still display detection.  ► Playback by event list (sensor, motion).  ► Easy search with remote controller, and mouse.  ► Digital zoom in playback display screen (Digital Zoom X2)  4. NETWORK ► Supported PPPoE Static and DHCP ► Supported PPPoE, Static and DHCP.  ► Supported itself, and general DDNS.  ► TCP/IP.  ► Unlimited multi access (Recommended  5).  ► Supported multi mode (LIVE/PB/NETWORK BACKUP/FILE PLAY)  ► Multi DVR Control  ► Remote Control  ► PTZ Control  ► Save AVI ► Save & print still  ►...
  • Page 10 5. AUDIO ► One time recording for real time 4CH audio input.  ► U2 Series / S2 Series ‐ Input : 4CH(rear), Output : 1ch(rear) S1 Series ‐ ‐ Input : 1CH(rear), Output : 1ch(rear) ► Audio channel selectable.  6. BACKUP ► Backup by network viewer.  ► Supported multi backup function : CD±R,CD±RW,DVD±R,DVD±RW  and USB Drive. 7. OTHERS ► S‐Video, Spot output.  ► Alarm In/Out, RS‐485, RS‐232 Connections.  ► Connection of loop‐through.  ► Supported multi language.  ► One remote controller for Max. 5 DVRs.  ► Easy operation with USB mouse ► Easy operation with USB mouse.  ► Easy firmware upgrade with USB, network. ...

  • Page 11: Packing Details

    2.2 PACKING DETAILS DVR includes main unit, and its following accessories in the package packing. Please  check all items if there is all packed inside as below.  DVR UNIT U2‐series S2‐series S1‐series...
  • Page 12 Contents Program CD Remote controller  Quick guide User manual User manual Batteries  Power cord Adaptor   (12V8A)                  (12V8A)                 (12V5A)  HDD screw Rack mount X (OPTION)                  X Sata HDD data cable 4                          3                           1...

  • Page 13: Naming And Functions

    2.3 NAMES AND FUNCTION 2.3.1 FRONT PANEL PREMIUM DVR ‐ U2 Series SECTION NAME FUNCTION DVD RW  Back up recording &playback video in DVD/CD BACKUP USB 2.0  External connector (USB & MOUSE) INFO  Show information for DVR system, HDD and firmware DISPLAY  Change divided display in live&playback mode FUNCTION PTZ ...
  • Page 14 STANDARD DVR – S2 Series SECTION NAME FUNCTION CHANNEL CH 1‐10  Channel selection in live, and play back display BACKUP USB 2.0  External connector of USB, and mouse DISPLAY  Change split display in live, and play back  AUTO  Sequence operation, and stop PIP  Another display in one channel display.  FUNCTION OSD  Icon, time table, and channel name in monitor display.  INFO  System status, HDD status, and firmware information.  BACK UP  Back up mode.  PTZ  Use, or stop of PTZ function.  POWER  Electric status.  Recording feasibility LED SIGNAL ALARM  Event detection  NET  Network connection  POWER SUPPLY 11 POWER  Stable stop of system operation SYSTEM SETUP Q.MENU  Q.MENU mode REC ...
  • Page 15 COMPACT DVR – S1 Series CLASSIFICATION NAME FUNCTION BACKUP USB 2.0  External terminal(USB, Mouse) SEARCH SEARCH  Search mode REW  Reverse play back speed in play back mode PLAY/PAUSE  Play back start, or temporary pause LED DISPLAY FAST  Forward play back speed in play back mode STOP  Stop play back mode and return to live display mode Q.MENU Q.MENU  Q.MENU mode MULTIPLE DISPLAY  Multiple display mode RECORDING REC  Urgent recording POWER POWER  Stable stop of system operation ▲▼▶◀ DIRECTION KEY Left/right, and up/down direction key. Channel change REMOTE  SENSOR Remote controller sensor CONTROLLER POWER  Electric status Recording ...

  • Page 16: Rear Panel

    2.3.2 REAR PANEL PREMIUM(U2 Series) & STANDARD(S2 Series) DVR 16CH INPUT / OUTPUT FUNCTION CONNECTOR NAME AUDIO IN Audio input & RCA input connector. CH1~16 BNC input connector of camera LOOP OUT BNC(loop) output connector of camera DC12V Connect power code of adaptor socket SEN.IN/AL/485 External sensor input relay output, PTZ camera connector RS‐232 RS‐232 terminal LCD monitor output connector External(USB, MOUSE) connector Network (RJ‐45) connector AUDIO OUT...
  • Page 17 PREMIUM(U2 Series) & STANDARD(S2 Series) DVR...
  • Page 18 COMPACT DVR (S1  Series ) Input/output terminal  Function CH 1~16 Camera BNC input terminal VIDEO OUT Monitor output & Spot monitor terminal AUDIO IN,OUT Audio input & output terminal LCD monitor terminal Network terminal (RJ45) RS‐232 RS232C terminal SEN.IN/AL/485 External sensor, relay output, PTZ camera terminal DC12V Adaptor power code socket Cooling fan LOOP OUT Camera Loop out terminal...

  • Page 19: Remote Controller

    2.3.3 REMOTE CONTROLLER NAME FUNCTION POWER POWER Power ON/OFF Power ON/OFF Recording CHANNNEL Channel button OSD ON/OFF INFO Information of DVR PAN/TILT MODE ZOOM Zoom/Focus mode MUTE Audio ON/OFF Log List MENU Q.MENU ▲ ▼ Down ◀ Left ▶ Right ENTER Menu SEARCH Search recording list   BACK UP Backup ◀◀ Reverse play ▶II Play and pause ▶▶...

  • Page 20: Q-Menu

    2.3.4 Q‐MENU Group Conversion  Rec : Recording ON/OFF System  Setup Search recording  Display : Screen  division  Backup (copy) (4,6,9,13,16CH ) Auto : Auto  sequence display  Info : System information PTZ : Pan‐tilt camera  PIP : PIP mode control  Digital zoom Audio : Audio ON/OFF OSD ON/OFF...

  • Page 21: Specification

    2.4 SPECIFICATION PREMIUM  DVR – U2 Series Model KDMH‐16U2C4N KDMH‐08U2H2 KDMH‐04U2D1 16/8/4 Channel Input(BNC) 16/8/4 Channel Input(BNC) Video Input Video Signal NTSC / PAL, 1V 75 Ohm Video Output 5 Outputs (Composite BNC, VGA, S‐Video, Loop through, Spot) Compression Enhanced MPEG‐4, M‐JPEG Real Time Watching / Recording / Playback / Networking /  Pentaplex Operation Back‐Up Archiving Resolution NTSC – 704X480 / PAL – 704X576 Speed Real Time Display Display 16, 13, 9, 6, 4, 1 screen Mode PIP, Auto Screen NTSC – 704X480, 704X240, 352X240, Resolution PAL – 704X576, 704X288, 352X288 Recording CIF 480ips/400ips CIF 240ips/200ips CIF 120ips/100ips REC &PB Speed HD1 240ips/200ips...
  • Page 22 System Upgrade USB / Network Signal Loss Detection BEEP / BEEP+OSD / OSD / OFF Motion Detect Trace YES / NO Motion Sensitivity Mosaic ON/OFF Zoom Dimension 430(W) X 92(H) X 380(D)mm Weight 8.0kg(without HDD) Power Supply DC 12V 8A Approval FCC, CE...
  • Page 23 STANDARD DVR – S2 Series Model KDMH‐16S2C4 KDMH‐16S2C2 KDMH‐08S2C2 KDMH‐04S2H1 16/8/4 Channel Input(BNC) Video Input NTSC / PAL 1V 75 Ohm NTSC / PAL, 1V 75 Ohm Video Signal Video Signal Video Output 5 Outputs (Composite BNC, VGA, S‐Video, Loop through, Spot) Compression Enhanced MPEG‐4, M‐JPEG Real Time Watching / Recording / Playback  Pentaplex Operation / Networking / Back‐Up Archiving Resolution NTSC – 704X480 / PAL – 704X576 Speed Real Time Display Display 16, 13, 9, 6, 4, 1 screen Mode PIP, Auto Screen NTSC – 704X480, 704X240, 352X240 Resolution PAL – 704X576 704X288 352X288 PAL –...
  • Page 24 System Control Front Keypad(6X6), Remote Controller, Mouse Language Multi OSD System Upgrade USB / Network Signal Loss Detection BEEP / BEEP+OSD / OSD / OFF Motion Detect Trace YES / NO Motion Sensitivity Mosaic ON/OFF Zoom Dimension 430(W) X 75(H) X 360(D)mm Weight 7.50kg (without HDD) Power Supply DC 12V 8A Approval FCC, CE...
  • Page 25 COMPACT DVR – S1 Series Model KDMH‐8S1C2 KDMH‐4S1H1 8/4 Channel Input(BNC) Video Signal Video Input NTSC / PAL 1V 75 Ohm NTSC / PAL, 1V 75 Ohm Compression Enhanced MPEG‐4, M‐JPEG Real Time Watching / Recording / Playback / Networking/  Pentaplex Operation Back‐Up Archiving Resolution NTSC – 704X480 / PAL – 704X576 Speed Real Time Display Display Mode 9, 6, 4, 1 screen PIP, Auto Screen NTSC – 704X480, 704X240, 352X240 Resolution PAL – 704X576, 704X288, 352X288 Recording REC &PB REC &PB  CIF 240ips/200ips CIF 240ips/200ips HD1 120ips/100ips HD1 120ips/100ips...
  • Page 26 Signal Loss Detection BEEP / BEEP+OSD / OSD / OFF Motion Detect Trace YES / NO Motion Sensitivity Mosaic O /O ON/OFF Zoom Dimension 17.0”x14.1”x3.0”(430x360x75mm) Weight 4.5kg(NET),5.0KG(GROSS) Power Supply DC 12V 5A Approval FCC, CE...

  • Page 27: Total Connection Diagram

    INSTALLATION 3.1 TOTAL CONNECTION DIAGRAM...

  • Page 28: Individual Connection

    3.2 INDIVIDUAL CONNECTION  3.2.1 POWER Please plug in the power adaptor NOTE 1. Please connect the provided power adaptor to DVR system. 2. Please use  the power adaptor(DC12V 8A), in case of installing 4 HDD.  3.  In order to turn off DVR, press “POWER” button and follow the messages. After that, unplug the power adaptor.

  • Page 29: Video & Audio

    3.2.2 RACK MOUNT INSTALLATION The rack mount can be  installed to DVR like the  picture. It is available for  U2 / S2 series. 3.2.2 VIDEO & AUDIO ▮ VIDEO INPUT Please connect DVR, and CCTV camera with CAMERA IN connector on rear panel by  coaxial cable.  This DVR system can be connected with cameras of maximum NO. of 16/8/4. ...
  • Page 30 NOTE 1. Video input type should be either NTSC or PAL, Don't use two types in mix.  2. Automatic setup for 75Ω resistance 75Ω terminal resistance is set up, automatically split into, and becomes Hi‐Z status when connected with  video output connector under input one. CAUTION 1.Video vibration may be caused when the user connects BNC of camera to  the loop connector. Be sure to link it to camera input connector. 2. Too much vibration may be caused in case of connecting BNC connector to camera output without the camera cable. t ith t th ▮ VIDEO OUTPUT Please connect DVR to monitor with video cables. ...
  • Page 31 ▮ AUDIO INPUT Please connect MIC built‐in camera or the external audio device to AUDIO IN connector,  in the back of this DVR. [AUDIO INPUT CONNECTORS] [AUDIO OUTPUT CONNECTORS] PREMIUM DVR COMPACT DVR STANDARD DVR The channels with audio output are  displayed in red NOTE Audio Input Setup : Main Menu  Record  Audio Setup...
  • Page 32 ▮ AUDIO OUTPUT Please connect RCA cable of the speaker built‐in monitor to audio out  connector in the back of DVR NOTE 1. Four audio input synchronizes audio output for CH1~CH4 in single display.  2. Audio is available for “LIVE” and “PLAYBACK” mode.  3. Audio is not supported in Fast Forward playback in single display mode.

  • Page 33: Hdd Connection

    3.2.3 HDD CONNECTION POWER CABLE DATA CABLE ► Please fix HDD to DVR unit by screws.  ► Please connect main board to HDD with the power cable.  ► Please assemble DVR and turn it on.  The format automatically starts after power on. If not, format HDD manually. Main Menu  System  HDD format ...
  • Page 34 NOTE 1. DVR must power off before installing HDD. 2. For fixing screw to HDD bracket, please don't shock, which may cause HDD breakdown.  3 Pl 3. Please check problem after HDD installation.  HDD i t ll ti 4. If HDD is not recognized, please contact HDD manufacturer or Supplier, and change it into new one.  5. DVR automatically formats HDD of which the format type is not supported by DVR.  6. The firmware upgrade is available only when HDD is installed in DVR.  7. When installing HDD (or additional HDD) in DVR, please be sure to connect the data cable to HDD port on main board. If the data cable is  connected to DVD port, the recording data may be damaged. ...

  • Page 35: External Connector

    3.2.4 EXTERNAL CONNECTOR ▮ SENSOR IN / RS‐485 The external sensor terminal, RS‐485, receives the data from the external sensor or  Equipment. And the data such as the motion detection, motion sensor and video loss Is transmitted to the external equipments. RS‐485 Description Description RS 485 + SENSOR INPUT 5 RS 485 ‐ SENSOR INPUT 6  ALARM OUTPUT 1  SENSOR INPUT 7  ALARM OUTPUT 2  SENSOR INPUT 8 ALARM OUTPUT 3  SENSOR INPUT 9  ALARM OUTPUT 4  SENSOR INPUT 10  GROUND SENSOR INPUT 11  GROUND SENSOR INPUT 12  SENSOR INPUT 1 SENSOR INPUT 13  SENSOR INPUT 2  SENSOR INPUT 14  SENSOR INPUT 3  SENSOR INPUT 15  SENSOR INPUT 4  SENSOR INPUT 16 NOTE User can set values in menu...
  • Page 36 ▮ RS‐232 RS‐232 is the connection port to the external controller. Description TX 232C RX 232C NOTE User can set values in menu User can set values in menu...
  • Page 37 ▮ ETHERNET & USB 1) USB  Description USB DATA ‐ USB DATA ‐ USB DATA + Description 2) ETHERNET  N/C (Not Connected) N/C (Not Connected) N/C (Not Connected) RX‐ (Receive Data‐) N/C (Not Connected) N/C (Not Connected RX+ (Receive Data+) TX‐ (Transmit Data‐) TX+ (Transmit Data+)

  • Page 38: Operation

    OPERATION 4.1 PRE‐OPERATION Please make sure of power voltage before power on. 4.2 POWER CONNECTION ▮ POWER ON Please make sure of power voltage before power on.  1 Connect DVR to D/C power Jack by using the provided power adaptor in the package 1. Connect DVR to D/C power Jack by using the provided power adaptor in the package. If the power adaptor is connected to DVR, the power is on. The following display     appears.  3. Booting time takes about 30 seconds after power is on.  4. Video signal is automatically detected when power is on.  5. The menu values set by user is not changed in sudden power failure.
  • Page 39 CAUTION 1. User is strongly recommended to use the adaptor in the package that manufacturer provides.  2. The DVR may be fatally damaged if the different voltage of adaptor is used. ▮ POWER OFF Press red POWER button on front panel. Its function is mainly to prevent system damage due to suddenly unexpected power  off. Pull off adaptor on rear panel when the message appears below.  Select YES to power off. System is closing.  In this process, user can not return  to "power on" mode.
  • Page 40 Pull off the power adaptor on rear panel when “SYSTEM IS SHUTDOWN SAFELY PLEASE TURN OFF THE POWER S/W NOW” SHUTDOWN SAFELY. PLEASE TURN  OFF THE POWER S/W NOW” appears.

  • Page 41: Live Display

    4.3 LIVE DISPALY  4.3.1 SINGLE DISPLAY When user selects one channel in multiple channel mode, this channel is switched  over to single channel mode as below. User needs to press one more channel  button after +10 button when he selects over channel 10. For example, he needs  to press channel 1 Button after +10 Button when selecting channel 11.  This channel selection method is the same as both live mode and playback mode.  [Full multiple channel ] [Single channel ] NOTE If pressing +10 button twice or any channel button is not followed for about  2 seconds after pressing +10 button it goes to channel 10 2 seconds after pressing +10 button, it goes to channel 10.

  • Page 42: Multiple Display

    4.3.2 MULTIPLE DISPLAY ▮ LIVE DISPLAY SCREEN Current date and time Current date and time DVR status icon Event recording on  Audio on  Recording on  Quick menu Network online  NOTE For more details, please refer to Q.menu set up.
  • Page 43 ▮ PLAYBACK DISPLAY MODE The first information line : “LIVE” time The second information line : Recording date and time Play back mode Play back speed control icon ▶ /▮▮ : PLAY / PAUSE ◀◀ : REW ■ : STOP ▶▶ : FF : DIGITAL ZOOM NOTE The user can play the recording data frame by frame by pressing REW or FF  button in playback mode.  In 16 multiple channel, user can move to channel 1 by pressing digital  zoom button. Digital Zoom is available by the mouse or the remote controller in “PLAYBACK” mode.
  • Page 44 “DISPLAY” button enables you to select the type of the display. 1. Auto sequence or PIP mode can switchover to 16 channel display mode by pressing DISPLAY button. DISPLAY b tt 2. The display type is switched over to 16 channel display → 13 channel display → 9 channel display → 6 channel display → 4 channel display mode in order by pressing DISPLAY...
  • Page 45 ▮ MOSAIC FUNCTION The user can make a certain area in live mode blurred for private purpose.  Mosaic ON 1. Select one channel that user likes to  set up.  2. Put the mouse at the starting point  you want, and drag it to the desiring  area with left‐button pressed.  3. This mosaic function is only available  i “LIVE” in “LIVE” mode, and does not affect any  t ff t recording data even if it is on when  Mosaic OFF recording is triggered.  4. To release this function, drag mouse  diagonally from the right bottom of set  area with it pressed. Mouse starting point NOTE This mosaic function is only available at “LIVE” display mode.

  • Page 46: Auto Sequence

    4.4 AUTO SEQUENCE (AUTO) “AUTO” button automatically switch over the single channel display or 4 channels display in order. ‐ Display mode setup : Main Menu > Display > Sequence > Mode : single or quad  ‐ Interval setup : Main Menu > Display > Sequence > Interval : 1 sec ~ 60 sec.  M i M Di l Press “AUTO” again to display the current channel. ▶ press “DISPLAY” button to stop “AUTO SEQUENCE” ▶ No video input channel is not displayed in the single channel display mode. [ Single channel ] [ 4 channel ]  CH1 ,2,3,4 CH1 ,2,3,4 CH5,6,7,8 CH9,10,11,12 CH13,14,15,16...

  • Page 47: Digital Zoom

    4.5 DIGITAL ZOOM User can magnify the area 2 times digitally.  1. Click on Q.MENU and select the area by pressing the direction key.  2 Press ENTER button and the image is magnified digitally This 2. Press ENTER button, and the image is magnified digitally. This       function is available only in the single channel mode. 3. press “ENTER” button again to release. 4. The double‐click of the mouse also magnify the image.

  • Page 48: Pip

    4.6 PIP ▶ The smaller video is displayed in the single channel mode. ▶ The user can monitor main channel and sub channel together in single channel       mode.  ▶ ▶ Various PIP modes are displayed when pressing PIP button repeatedly Various PIP modes are displayed when pressing PIP button repeatedly. ▶ The sub channel location is changed when pressing PIP button. ▶ The sub channel display is changed by pressing LEFT / RIGHT button of direction key.  ▶ ▶ The main channel display is changed by pressing UP / DOWN button of  direction key. ▶ To stop this function, press DISPLAY button. ...

  • Page 49: Spot

    4.7 SPOT [SPOT monitor] [SPOT monitor] 1. SPOT monitor supports only “LIVE” single  channel, or “LIVE” 4 channel display.  2. SPOT monitor also supports AUTO SEQUENCE function, and can set up time interval.

  • Page 50: Ptz

    4.8 PTZ PTZ is used for controlling camera with PAN/TILT/ZOOM/FOCUS.  1. Press PTZ button in “LIVE 16 split channel mode, and single channel mode  appears appears.  2. Press ENTER button, and move to each menu like CH, P/T, Z/F.  3. PTZ camera is controlled with LEFT / RIGHT buttons on front panel, mouse, or  remote controller.  4. To release this function, press PTZ button again.  ① CH : Channel change  ② P/T : PAN & TILT control  ③ Z/F : ZOOM & FOCUS control  To function above please setup PROTOCOL BAUDRATE SPEED ID from MAIN To function above, please setup PROTOCOL, BAUDRATE, SPEED, ID from MAIN  MENU>CAMERA.

  • Page 51: Mouse

    CAUTON Make sure that PTZ speed dome camera is properly installed on the  relevant channel before PTZ operation. NOTE PTZ mode is available at live single display mode only, not controlled by  divided channel display mode. To release this function, press PTZ button again. 4.9 MOUSE By using USB mouse, setting values can easily be adjusted, or changed.  ▮ MOUSE OPERATION RIGHT BUTTON LEFT BUTTON MOUSE WHEEL...
  • Page 52 1. Left button  ① To select menu or to confirm setting value  ② To move to 16/13/6/4 CH in display screen mode by pressing “DISPLAY” icon. ③ To revert into the previous multiple screen mode from 1 CH single screen mode  2. Right button ① In display screen mode  13 multiple screen mode : To move to next channel by one channel.  9 multiple screen mode : To move to 1‐9 channel and 8‐16channel  6 multiple screen mode : To move to next channel by one channel  4 multiple screen mode : To move to 1‐4, 5‐8, 9‐12, 13‐16 channel  ② To move to next channel from single channel in play back mode  ③ To change sub channel in PIP mode ③ To change sub‐channel in PIP mode  ▮ KEY BUTTON OPERATION ON FRONT PANEL 1. ◀▶ : To move cursor to left, or right 2. ▼▲ : To move cursor to up, or down  : ENTER button. To activate the corresponding function.  4. Q.MENU : To get out of current menu  ▮ Remote controller operation 1. ◀▶ : To move to left or right 2.

  • Page 53: Osd

    4.10 OSD ► OSD can be removed by pressing “OSD” button or  icon on Q.MENU  on the screen. [OSD ON] [OSD OFF]...

  • Page 54: Recording

    4.11 RECORDING 4.11.1 NORMAL RECORDING Press REC button, and LED is lighting in red. Recording starts and the recording icon appears at the right upper side. To stop recording, press REC button again and the recording icon disappears. CAUTON 1. The schedule recording is set as the factory default. 2. The schedule recording should be disable to stop recording. 3. After the schedule recording is disable, it is possible to start or stop recording by pressing “REC” button.  NOTE 1. Password approval is pre‐requisite to stop recording. ...
  • Page 55 HDD RECORDING CAPACITY TABLE *16CH , HDD250GB/STD RESOLUTION  QUALITY 4 QUALITY 3 QUALITY 2 QUALITY 1 hour hour hour hour hour hour hour hour hour hour hour hour SUPER hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour hour...

  • Page 56: Event Recording

    4.11.2 EVENT RECORDING  If “EVENT RECORDING” is setup, the recording automatically begins in detecting  the motion or sensor. 4.11.3 SCHEDULE RECORDING If  “SCHEDULE RECORDING” is setup, the recording automatically begins on the desired date and time...

  • Page 57: Search

    4.12 SEARCH Press SEARCH button and the following SEARCH menu  appears on the screen.  The recorded video can be found in each search mode (NORMAL  / EVENT / TIME) DVR can record and search the files at the same time. To cancel recording search, and to  get back to live display mode, press  SEARCH button again.  4.12.1 NORMAL SEARCH (DATE AND TIME SEARCH) ① After pressing SEARCH button,  move to the date with yellow  color, and press ENTER button. ...
  • Page 58 ② When time graph appears, move to the time user wants, and press ENTER  button while time is in yellow color.  ③ ③ When minute graph appears, move to  the area in yellow color, and press  ENTER button at the area you want.  ④ Recorded video is played back at selected date  ** Return to ”SEARCH” mode,  press “STOP “ button.  NOTE 1. Press Q’MENU button to move to each search mode (NORMAL / EVENT / TIME) 2. Press UP/DOWN direction key to search the recording files monthly.  3. The yellow area means there are the recording files. ...
  • Page 59 ▮ REW,PLAY/PAUSE,FAST,STOP  In the single channel  play mode, the digital  zoom is available ► REW  : Pressing REW button in playback display mode to rewind the file (x2, x3, x4, x5, x6)  ► FF (Fast Forward) : Press FF button in playback display mode, playback is faster  than normal speed (x2, x3, x4, x5, x6)  ► PLAY / PAUSE : Press PAUSE in playback display mode, playback stops  temporarily .     , p y Press button again, playback starts again. ► STOP : Press STOP button in playback display mode to move to “SEARCH” mode. NOTE Press “FF”  or “REW” in “PAUSE” mode to playback the video per frame...

  • Page 60: Event Search

    4.12.2 EVENT SEARCH The user can search the recording data by the motion or sensor detection. ❶ Press Q. MENU button and move to “EVENT SEARCH” mode. ❷ Press “ENTER” button on the date in yellow.  ❸ Event type : To search event recording data by all, motion, sensor           ► Motion : Motion detection record ► Motion : Motion detection record  ► Sensor : Sensor detection record  ❹ Channel selection : Search the recording data by all channels or each channel.  ❺ Move to the yellow area on time graph and select the time,  Then, press “ENTER” button, and the event list appears. ...
  • Page 61 PAGE : 0001/0042 It means the current & total page.  Each page has 10 recording files.  Move to next page with left ( ◀ ),  right ( ▶ ) button and move to  the recording files with up ( ▲ ),  down ( ▼ ) button.  Select the file and press “ENTER” to play. ❻ Press “DISPLAY” button to move to the split channel and the below screen  appears  ❼ Select the changer to playback ❽ Press “STOP” button to mover to “SEARCH” mode.  ❾ Press “SEARCH” button to close “SEARCH” mode.

  • Page 62: Time Search

    4.12.3 TIME SEARCH The user select the date and time to search the recording files. ❶ M ❶ Move to TIME SEARCH menu  t TIME SEARCH by pressing Q.MENU button.  ❷ Select date and time to search.  ❸ Press ENTER button, and play  back display appears as below.  ❹ Press “STOP” button to move  to “SERACH” mode.

  • Page 63: Jog Shuttle Search

    4.12.4 JOG SHUTTLE SEARCH JOG SHUTTLE is easier to search the recording files. ❶ Jog dial ❷ Shuttling ❶ Jog dial : Convenient to search frame by frame, and the detailed motion in short time in pause mode. ❷ Shuttling :  To control, and search playback speed by max. 32 times both in forwarding, and opposite direction.  NOTE This function is available only for U2 series.

  • Page 64: Back Up

    4.13 BACK UP The user can backup the recording files in DVD±RW,CD±RW, and USB drive. Press  “BACKUP” button to “BACKUP” mode and select media to backup. ** MEDIA FOR BACK UP : DVD± RW,DVD± R,CD± RW,CD± R,USB MEMORY STICK 1. Copying setup                                                               2. Copying…  4. Closing…                                                                    3. Burning…  5. Completed...
  • Page 65 1. Insert blank CD in DVD ROM of DVR.  2. Select DVD from DEVICE selection, and press ENTER button.  3. With the use of direction key button, select channel, date, time and minute to copy respectively.  4. The backup file size is automatically calculated.  5 Press "START“ to ba k p 5. Press "START“ to backup. 6. Press “BACKUP” button to exit to menu.  NOTE 1. The format of DVD ROM begins. . The format of V ROM begins. 2. Set up START time, and END time is automatically set according to the media capacity. The backup file size can be calculated by changing “START” and “END” time. 3. Max. 4.5GB(4500MB) is the free space in 1 DVD media.  It takes around 35 minutes 4. In abrupt switch off, or copying not carried out normally, take out DVD media, and start it from the first stage. 5. USB copying is in the same way as above. 6 Normal backup may not properly be performed if the free space of 6. Normal backup may not properly be performed if the free space of ...

  • Page 66: Back Up Viewer

    4.14 FILE VIEWER After the file backup, the below files are generated. ① After double‐click “FILEVIEWER”, the above window appears.  The backup file list is displayed in the left.  The backup file is generated per minute. ② Double‐click the backup file to playback.
  • Page 67 Back up file is generated   every 1 minute. Audio playback speed control Open the backup files  in PC to playback Display mode Play, Stop, REW, FF buttons Still image  Print & archive...

  • Page 68: Setup Menu

    SETUP MENU 5.1 FACTORY  DEFAULT MAIN MENU  SUB MENU DEFAULT 1.Language English 2.Resolution l ti Hi h High  3.Quality Q.menu 4.Overwrite  Yes  5.Pre‐record  Yes  6.Remote ID 1.Channel  2.Title CH01 3.Adjust 1.Contrast 2.Brightness 3.Hue Camera 4.Saturation 5.B/W 4.PTZ Protocol OFF  5.PTZ Baudrate  9600 6.PTZ speed  7.PTZ ID  1.Sequence 1.Conversion type  Single ...
  • Page 69 MAIN MENU  SUB MENU DEFAULT 1 Sensor 1.Sensor 2.Sensor type  Off  3.Notion 4.Motion set 1.Trace 2.Sensitivity 3.Area Off  Event 5.Alarm 1.Alarm1 2.Alarm2 3.Alarm3 Motion 4.Alarm4 Loss 6.Event time 10seconds 7.POP‐UP  Off  8. Pre‐record 1 IP setup 1.IP setup 1 Type 1.Type DHCP DHCP 2.IP address XXX.XXX.XXX.XXX 3.Subnet XXX.XXX.XXX.XXX  4.Gateway XXX.XXX.XXX.XXX 5.Command Port...

  • Page 70: Quick Setup

    5.2 QUICK SETUP 5.2.1 LANGUGE ‐ English, Korean, Chinese, Russian Etc. This DVR supports 14 countries of language. Select a language  with the use of left & right direction key. Factory default is English. 5.2.2 RESOLUTION The recording resolution can be selected super, high and low.  Super (set up till D1 7.5FPS) High (set up till HD1 15FPS)  Low (set up till CIF 30FPS ) ...

  • Page 71: Quality

    5.2.3  QUALITY    /   1, 2, 3, 4 The recording quality can be set from 1 to 4. The recording files size depends on the quality. 5.2.4  OVERWRITE   /   ON, OFF Once HDD capacity reaches the full size, it again returns to the first stage. It carries out the Overwrite (yes), and records continually. In setting "No", "HDD FULL" appears at the bottom of display, and record stops. 5.2.5 PRE‐RECORD   /   ON, OFF The event recording starts 2~3 seconds before the events happens.

  • Page 72: Camera

    5.3 CAMERA  5.3.1  CHANNEL / 1~16 Select channel no to set up ...

  • Page 73: Title

    5.3.2 TITLE / CH 1‐CH 16 The user can  decide the installed camera's name by each channel.  Move to “TITLE” and press “ENETR” button and the window appears as  below.  Typewrite the name of the camera and press ENTER to change. NOTE 1. The name should be less 8 letters. 1. The name should be less 8 letters. 2. Default : channel 1.

  • Page 74: Adjust

    5.3.3. ADJUST 1. Contrast : 1‐9 stage  2. Brightness : 1 9 stage ‐ 3. Hue : 1 9 stage  ‐ 4. Saturation: 1 9 stage  ‐ 5. B/W : Yes / No  5.3.4 PTZ PROTOCOL / OFF, PELCO‐P, PELCO‐D Select the matching protocol for PANTILT camera installed to the external.  NOTE Miss‐matching protocol causes no working.  Contact manufacturer, or supplier if specified protocol is required. 5.3.5 PTZ BAUDRATE / 2400, 4800, 9600, 19200, 115200 PTZ protocol means telecommunication speed. Select PTZ protocol suitable  to installed camera. The low level decreases camera speed of 6 Band ratio. ...

  • Page 75: Ptz Speed

    5.3.6 PTZ SPEED / 0,1,2,3,4 To control the speed of PTZ camera.   5.3.7 PTZ ID / 0~255 To set up PTZ camera ID. ...

  • Page 76: Display

    5.4 DISPLAY  5.4.1 SEQUENCE Sequentially display switchover is set from 1‐16 channels in “LIVE”  display  mode.  1.1  MODE / SINGLE, QUAD  To set up 1 channel, or 4 channel  1.2 INTERVAL ( 1‐60 Second )

  • Page 77: Osd Display

    5.4.2  OSD DISPLAY The user can display or remove OSD such as icon, title, date and time in “LIVE”  display mode. 2.1 ICON /  ON, OFF Display icon or not 2.2 TITLE  /  ON, OFF Display the name of the camera or not 2.3 DATE, TIME  /  ON, OFF Display date and time or not. NOTE It is impossible to remove OSD in “PLAYBACK” mode.

  • Page 78: Video Loss

    5.4.3 VIDEO LOSS  When the real‐time camera video loss occurs, it advises BLANK loss status  to the relevant channel, or show "L" letters.  ► OFF : Not Supported  ► OSD : Display video loss status in letter on display  ► OSD + BEEP : Display video loss status in letter, and buzzer sound.  ► BEEP : Display video loss in buzzer sound ► BEEP : Display video loss in buzzer sound ...

  • Page 79: Spot

    5.4.4 SPOT     /     SINGLE , QUAD Select single and QUAD mode.  Set up switchover interval of SPOT  monitor.  When the switchover interval is  disable, set one channel of 1~16  ones.  Th f The function of auto display  t di l conversion can be added.  5.4.5 VIDEO FORMAT    /    NTSC, PAL User can set the receiving type of respective camera installed  in each area. ...

  • Page 80: Record

    5.5. RECORD  5.5.1 RESOLUTION The user can select the resolution ① SUPER (QUALITY) 1 / 2 / 3 / 4   7.5 ips per channel...
  • Page 81 ② HIGH (QUALITY) 1 / 2 / 3 / 4 15IPS per each channel ③ USER   SUPER (QUALITY) 1 / 2 / 3 / 4 HIGH (QUALITY) 1 / 2 / 3 / 4  (QUALITY) 1 / 2 / 3 / 4 The user is able to set resolution, quality. If the user doesn’t want recording, please  select  “OFF” in IPS. In “PLAYBACK” mode the blue screen is displayed in  the  channel of which IPS is off.  [ Recording setup display‐USER ]...
  • Page 82 [ Recording playback display ]  ④ LOW  (QUALITY) 1 / 2 / 3 / 4 each channel 30IPS  NOTE 1. The recording resolution setup is related to HDD capacity.  2. The recording level (Quality) can be set to 1, 2, 3, 4. 2. The recording level (Quality) can be set to 1, 2, 3, 4.  3. Overwrite ON : When HDD does not have enough space to backup, return  to the first, and recording starts by overwriting the old data.
  • Page 83 *RECORDING RESOLUTION Resolution Record ips Quality 704x480 Super 704x480 Super 704x480 Super 704x480 Super 704x480 Super 704x480 Super 704x480 Super 704x240 High 704x240 High 704x240 704x240 High High 704x240 High 704x240 High 704x240 High 704x240 High 704x240 High 704x240 High 352x240 35 x 40 352x240 352x240 352x240...

  • Page 84: Watermark

    5.5.2 WATERMARK /  ON, OFF Select whether or not the watermark is on. 5 5 3 SCHEDULE SETUP 5.5.3 SCHEDULE SETUP  Select “DATE” & “TIME” and press “ENTER” button. The color turns  yellow. ❶ ❷ ❸ ❶ NORMAL (Yellow) : The recording begins on the selected date & time. ❷ MOTION (Blue) : The recording begins when the motion is detected  on the selected date & time ❸ SENSOR (Red) : The recording begins when the sensor is defected on the  selected date & time.
  • Page 85 The schedule recording  enables the user to record on the selected date and time. Schedule record setup Schedule record release Select “ALL” and press “ENTER” to record the whole date & time. ❶ NORMAL (Yellow green) 1 The recording begins on the 1. The recording begins on the  selected date & time. 2. Move to “DATE” & “TIME”  with the direction key. 3. Press "ENTER" to select and press “ENTER” again to  release.
  • Page 86 ❷ MOTION (Sky blue) 1.  The recording begins when  the motion is detected on  the selected date & time.
  • Page 87 NOTE The following is needed when motion recording is set up.  1) NORMAL recording setup ON : As above picture, 'M' appears on display  when not having motion recording from 9~11 AM to 16~18PM, but  event recording list is not appeared. At normal recording, recording  works normally works normally. 2) NORMAL recording setup OFF : As above setup, undesignated area is not  recorded. → In all recording, “NORMAL” recording setup has its priority. 3) Event list is recorded for 10 seconds from the first motion detection.  ( if 10 seconds are set up ). If motion is continually detected for 10 seconds, recording time is prolonged, and shows one event list. 4) Normal recording is more secure than motion recording when the place 4) Normal recording is more secure than motion recording when the place  (bank, train station, etc) motion is going on for long times. ❸ SENSOR (Orange) Automatically recording  sensor video that is detected  at the time of area painted in at the time of area painted in ...

  • Page 88: Audio

    5.5.4 AUDIO  INPUT1,INPUT2,INPUT3,INPUT4,LIVE OUTPUT Maximum 4 audio input, and one audio output.  In activating audio function, audio icon appears at the top of  display screen.  ▪ Input : Select 4 channel of  1~16 ones, and input.  ▪ Output : Select  one of  4  input channels. The channel  color turns red. ...

  • Page 89: Overwrite

    5.5.5 OVER WRITE / ON, OFF  When HDD reaches full size of capacity, it returns   to the first stage, and continually records by overwritting. In "NO", "HDD FULL" message  appears at the bottom of display screen, and record stops. ...

  • Page 90: Event

    5.6 EVENT  User can  set up with 'ENTER" button, or MOUSE the detailed article necessary to  event record 5.6.1 SENSOR /  OFF, OSD, OSD + BEEP, BEEP In sensor detection, select display mode on screen.  5.6.2 SENSOR IN ► CH 1 ~ 16 N.O / N.C / OFF  ► User can set up the sensor mode for the relevant channel. ...

  • Page 91: Motion

    N.O : General open mode (NORMAL OPEN )  N.C : General Closed mode (NORMAL CLOSE)  OFF : Not set up.  5.6.3. MOTION ‐ OFF, OSD, OSD + BEEP, BEEP Select how to alarm when the motion is detected. If “OSD” is selected, "M" appears.

  • Page 92: Motion Set

    5.6.4 MOTION SET Setup the motion detection in detail (1) TRACE ( ON, OFF )  In motion sensor detection,  cursor appears in activation  according to the moving  objects.
  • Page 93 (2) SENSITIVITY ( 1 ‐ 8 )  User can set up moving sensitivity by each channel.  The sensitivity can be selected from 1 to 8 from 1 to 8. (3) AREA ( FULL, SET,  OFF )  ▪ FULL : Full part  ▪ SET : User's area set up  ▪ OFF : Not set up The user can select  the motion detection area when “SET” is selected...
  • Page 94 ► In "SET" position, the selected area appears on the display in green by pressing  "ENTER" button with direction key moving.  ► In using "MOUSE", drag left mouse, and set up its area in the below direction. [ Part setup as much as drag ] [ Mouse release ] ► In "SET" position, it is changed into display of yellow green when pressing  "ENTER" button with direction key moving. By dragging the set area by mouse in diagonal direction, it is released Mouse position...

  • Page 95: Alarm

    5.6.5 ALARM Each alarm function can be set for 4 alarms port. ► Alarm 1 Sensor, Motion, LOSS, OFF , NETWORK ► Alarm 2 Sensor, Motion, LOSS, OFF , NETWORK ► Alarm 3 ► Alarm 3 Sensor Motion LOSS OFF NETWORK Sensor, Motion, LOSS, OFF , NETWORK ► Alarm 4 Sensor, Motion, LOSS, OFF ,NETWORK  5.6.6 RECORD TIME ( 10 SECOND ~ 10 MINUTE ) ► In the event occurrence, continual recording time is set. ► When the event happens before the continual recording time is released,  recording time is extended from the point of its occurrence.

  • Page 96: Pop Up

    5.6.7  POP ‐ UP / ON , OFF  ► In  the event occurrence, the relevant display is enlarged, and popped up to the full display. 5.6.8  PRE ‐ RECORD / ON , OFF  ► When “PRE‐RECORD” is on, the recording begins 2~3 seconds before the event is detected. ex) If event is triggered at 3:10, it records videos from 3:09: 57. ...

  • Page 97: Network Setup

    5.7 NETWORK SETUP 5.7.1 IP SETUP Allocate IP address to DVR 1) IP Type ( STATIC / DHCP / PPPoE )  Select the type to match user's network environment . 1‐1) STATIC : Fixed IP  The user directly sets up IP information ISP allocated.  1‐2) DHCP : Floating IP  DVR automatically receives IP address by DHCP server.  1‐3) PPPoE : DVR is connected to WAN without sharing  internet (router).  User should insert ID, and password ISP provides. ...
  • Page 98 2) IP address ( 000.000.000.000 )  Input IP address that ISP (internet service provider) provides.  3) Subnet mask ( 000.000.000.000 )  Input the address of subnet mask ISP (internet service provider) provides.  4) Gateway ( 000.000.000.000 )  Input the gateway address ISP (internet service provider) provides.  5) COMMAND PORT ( 9201 )  COMMAND PORT is subject to the relevant network status (like fire‐wall, etc.).  The factory default is set in 9201. 6) VIDEO PORT ( 9202 )  It is required for video transmission by network.  7) WEB PORT ( 80 )  It is needed for monitoring by internet explorer without client software   program. (Net viewer).  8) PPPoE ( PASSWORD / ID ) Input password and ID ISP (internet service provider) provides ...

  • Page 99: 7 2 Ddns

    5.7.2 DDNS 1) As DNS server(videonetserver.com) is already established,  the user’s DNS server is not required. 2) IP RENEWAL ( 10 MINUTES / 20MINUTES / 30MINUTES ) DVR send its IP address to DNS server regularly for renewal.

  • Page 100: E-Mail

    5.7.3  E‐MAIL 1) SEND E‐MAIL _______@__________com  In EVENT happening, insert e‐mail address to send the message when  the event happens. 2) SMTP SERVER  Insert SMTP & DNS server.  2‐1) TYPE DEFAULT / USER  2‐2) NAME KORNET.NET  2‐3) PORT 25  2‐4) ID ********  2‐5) PW ******** ...

  • Page 101: Dvr Name

    3) PERIOD ( ONCE / EVENT / OFF )  Once : send an e‐mail once a day. Event : send an e‐mail whenever the event happens. Off : Do not send an e‐mail. ) 4) TEST  Send  a test e‐mail. 5.7.4 DVR NAME ( DVR ) Input each ID of DVR to verify each DVR in CMS  5.7.5 DVR LOCATION ( DVR01 ) Input the location DVR is placed.

  • Page 102: System

    5.8  SYSTEM 5.8.1  LANGUAGE Press “ENTER” to select “LANGUAGE”...

  • Page 103: Date/Time

    5.8.2 DATE / TIME On the receipt of this DVR, set the current time correctly, and   start recording. ...

  • Page 104: User Setup

    5.8.3 USER SETUP Setup the authority for users. 1) ADMIN SETUP Admin mode has the authority to  ► ID ► ID xxxxxxxx xxxxxxxx  set up and release all functions of DVR set up, and release all functions of DVR. ► PASSWORD xxxxxxxx ...
  • Page 105 2) USER SETUP  ► USER USER 1 ~ USER 3  ► ID xxxx  ► PASSWORD xxxx  ► AUTHORITY  ► SETUP ► SETUP ON / OFF ON / OFF  ► SEARCH ON / OFF  ► BACKUP ON / OFF  ► REC OFF ON / OFF  User mode is entitled to set up, and release some functions of DVR. According to  administrator's purpose, it can limit the authority  of users. ...

  • Page 106: Hdd Format

    5.8.4 HDD FORMAT If HDD is formatted, all data is deleted. Please backup the files before  formatting HDD. Select “YES” to format NOTE HDD format is to delete all data in HDD. Please backup the files before formatting.

  • Page 107: Controller

    5.8.5 CONTROLLER To set up the interface for the external controller.  1) RS 232 1) RS‐232  ► BAUDRATE 115200 ► DATA BIT 8 BIT ► PARITY NONE ► STOP BIT 1 BIT 2) RS‐485  ► BRAUDRATE EACH  ► DATA BIT 8 BIT ► PARITY ► PARITY NONE NONE ► STOP BIT  1 BIT 5.8.6 SYSTEM LOG As a menu to check all data for DVR use, user can check information such as menu  access, manual record, switch on/off, network access, back up, and search.

  • Page 108: Information

    5.8.7. INFORMATION Display the information about HDD, USB Drive, DVD‐RW, Network, Firmware ► Total capacity of HDD ( The used space of HDD)  ► [Free space of HDD] ☑ Press up & down button  to move to next page.  ► Network IP and Mac address  ► Current software version ...
  • Page 109 ► USB Model No. / Total Capacity  USB M d l N / T t l C ► DVD RW Model No. ...

  • Page 110: Reset

    5.8.8. RESET Reset the factory defaults of DVR 1) FACTORY RESET ( YES / NO )  Select “YES” to reset. 2) SET ‐ VALUE COPY ( YES / NO )  Select “YES” to copy the settings. 3) SET ‐ VALUE LOAD ( YES / NO )  Select “YES” to load the settings. DVR will reboot after loading the settings. NOTE “SET‐VALUE COPY” & “SET‐VALUE LOAD” are useful to apply the same settings to a number of DVRs...

  • Page 111: Update

    5.9  UPDATE User can update DVR system with new firmware easily by USB Drive and  network.  DVR system update should be available only when HDD is installed.  5.9.1 USB UPDATE 5.9.2 NETWORK UPDATE 5.9.2 NETWORK UPDATE ① For network update, DVR should be connected into  internet line.  NOTE It may fail due to user's Internet environment.  In this case, USB update  is recommend. ...

  • Page 112: Update

    ② Update DVR by network. (Main menu > System update > Device ‐ network > Update ‐ Yes)  It normally takes 4 ~ 6 minutes. 5.9.3 UPDATE  In system update menu, it shows current firmware version and new one. ► OLD S/W : it means current firmware version. ► NEW S/W : it means new firmware version to update. ...

  • Page 113: Multi Netviewer Program

    MULTI NET VIEWER PROGRAM 6.1 DEFINITION N Vi Net Viewer is a client software that enables users to operate DVR (monitor,  DVR ( playback, and backup) remotely through network.  Please kindly read out this manual thoroughly for set up, and proper operation.  6.2 NET VIEWER SETUP 6.2.1 INSTALLATION Insert program CD in the package into CD(DVD)‐ROM in your PC and    double  click the icon ( NetViewerM4H.EXE ) below.  ❶ Press 'Next' button...
  • Page 114 ❷ Press 'Next' button ❸ Press 'Next' button...
  • Page 115 ❹ Press 'Finish' button.  ❺ ❺ After the installation, “CMS_NetViewer” icon is generated in the desktop. ❻ Along with the icon in the desktop, DVR_NetViewer  folder is generated  in "All Programs". ...

  • Page 116: Program Removal

    6.2.2 PROGRAM REMOVAL (1) Program removal by   Setup.exe  ❶ ❶ Double click the icon of  Setup.exe.  li k th i f S t ❷ Select "Remove" and press "Next" button.  Select "Y" button.  ❸...
  • Page 117 ❹ Click "Finish" button and Net viewer is uninstalled.  (2) Program removal by Window's Program additional and removal ...

  • Page 118: Netviewer Function

    6.2.3 NETVIEWER FUNCTION Double click the icon and the program is displayed on screen as follows.
  • Page 119 CONNECT IPS LIST SETUP LIVE/PLAYBACK PTZ CONTROLL NETWORK  SPEED SPEED DISPLAY DIV DISPLAY DIV ZOOM FOCUS PLAY CHANNEL CONNECT AUDIO ON/OFF CONNECT LED MICRO PHONE CONNECT ▉ SETUP Click "Setup"  button and system setup  menu is displayed as follows.
  • Page 120 ① DVR Name : Input DVR name.  ② IP address : Input DVR IP address or Host Name (MAC address).  MAC address is defined as the last 6 digits of Host Name.  i.e.) 000001.videonetserver.com  ③ ID : Input the ID registered in DVR.  cf) Default ID : 00000000 / PASSWORD : 00000000  ④ Password : Input DVR password ④ Password : Input DVR password  ⑤ Command port : Open "9201" from router.  ⑥ Video port : Open " 9202" from router.  ⑦ Avi save directory : Select directory location that Avi file is saved in.  ⑧ ADD & MOD : Add or modify setting values.  ⑨ Delete : Delete IP address. ⑩...
  • Page 121 2) Login : Make sure of setup values saved in setup menu and press  "OK" button. [CONNECT] [DISCONNECT] Click ...
  • Page 122 How to set up IP router (Model : ZIO / INB5241SRe) NOTE Each IP router had its own setup method. Please refer to manual for details. 1. Boot your computer.  2. Follow the steps as below.  ‐ Start ‐> Run (R) ‐> put in 'cmd' in the blank bar.  ‐ Punch in 'ipconfig' at "C: \Documents and Settings \Your PC name".  ‐ Identify the default gateway numbers. ...
  • Page 123 3. Key in Default Gateway number in the Internet address bar. (e.g.) 192.168.1.1)  4. You can see the window of ZIO / INB5241SRe. ...
  • Page 124 5. Select "NAT" button.  6. Click "Virtual server setup and input the IP address registered in DVR in "port     forwarding" menu.  * Name : Input DVR name  * IP address : Input the IP address registered in DVR * Protocol : TCP  * External port : 9201 (Default) (It should be same as the port number set in DVR.)  * Internal port : 9201 ...
  • Page 125 7. Click "Add" button and the list is displayed as below. 8. Press "Save" button and the values are saved.  9. Conduct port forwarding of the port number 9202 by following steps as above ...
  • Page 126 NOTE When monitoring DVR via web viewer, web port should be open.  The setup method is same as above. Default is 80. 3) Direct Logon : When double clicking one of DVRs registered in tree view, the   DVR is connected and displayed automatically. In case that many DVRs are  registered, tree view is dropped down when clicking “▼”.  Max. 5 DVRs can be connected...
  • Page 127 When double clicking one of DVR lists registered on AUTO DEF_DVR, the DVR is  moved to CONNECT_DVR.  cf) AUTODEF_DVR : The DVR lists registered by SETUP menu.  CONNECT_DVR : The DVR lists connected currently from registered DVR lists. * When connected properly, Live mode is appeared autom   atically.  NOTE Max. 5 DVR  can be connected at same time. The transmission  speed depends on the network condition and  the user's computer specification. ▮ LAN : LAN DVR search ‐It shows all connected DVRs.   through LAN by pressing Search DVR button.  ‐"End Search.." appears when DVR search  process is finished.  ‐ It is useful for dynamic LAN environment.  It is useful for dynamic LAN environment CUATION This function may be limited on  LAN or PC protected by firewall.
  • Page 128 ② WAN : WAN DVR search  DVR communicates with DNS server (default : videonetserver) every 10 minutes. ‐ 2008‐1‐16 13:43:18 : Last time to communicate with DNS server ‐ 0c0024.videonetserver.com : host name (MAC address)  ‐ 121.192.157.247 : WAN IP of current connected DVR  ③ GET it h ③ GET : it shows all users connected currently through WAN by pressing Find User  tl th h WAN b Fi d U button.
  • Page 129 ▉ LIVE mode [ Full screen display ]                    [ 4ch display ]                        [ 8ch display ]  [ 9ch display ]                        [ 16ch display ]      49ch dasplay ① Single display : Click channel button or double click channel directly.  ② 4ch display : Click 4ch display icon. ③ 8ch display : Click 8ch display icon. ④ 9ch display : Click 9ch display icon. ⑤ 16ch display : Click 16ch display icon. ⑥ 49ch display : Click 49ch display icon.  NOTE Screen display mode is available in playback mode.
  • Page 130 ▉ PLAYBACK mode Click  ① Press red circle and select "PLAYBACK".  Click  ② Click "Time" button in PLAYBACK mode.  ③ Search menu is displayed as below. ...
  • Page 131 A. Select the month as you want.  B. Select the date. C. Select the time.  The time bar is appeared in the bottom of search menu, showing  recording    data in yellow. (Blue part means no recording data.)  D. Select minute and second in details as you want by clicking up/down buttons.  E. Click "OK' button and the data is played.  ▉ PLAY speed control PLAY STOP/PAUSE  Reverse play Reverse play by frame  (in pause mode only)  Play by frame  (in pause mode only)  Fast forward...
  • Page 132 ▉ BACKUP Recording date can be archived in PC for data backup.  ❶ Press backup button and the lists are appears.  ❷ Select the list for backup as you want.  ❸ Click "backup" button.  The backup files are saved in  C:\DVR_FILE...
  • Page 133 * How to play backup file ❶ Select File Play mode.  ❶ ❷ Press OPEN button.  ❷ ❸ Select BACKUP file.  ❸ ❹ B k ❹ Backup file is played.  fil i ❹...
  • Page 134 ▉ How to convert to AVI file When live video or record file  is converted to AVI file format,  it is played on window media  player without Net viewer  program.  A. AVI file save directory setup Set save directory as you want like C:\DVR_FILE\NetView_AVI B. Activation Select a channel to convert to AVI file and click AVI icon as below.  Then, the color of the icon turns yellow To release, press it again. C. File play Double clicking the converted file and it is played on  Window Media Player directly. ...
  • Page 135 ▉ UPGRADE User can update software version easily  just by  clicking one  button.  Click...
  • Page 136 ▉ LOG LIST It shows all of DVR log lists generated by system reboot, shutdown, menu  setup, network login, network logout and so on.  ❶ ❶ Network user connect  ❷ Menu setup  ❷ ❸ System Reboot  ❸ ▉ Still image save...
  • Page 137 [16 div Mode still image]  ① Select display div mode(1,4,6,9,16Div). ② click button. ③ Press “SAVE” button to save  and press  “PRINT & SAVE” to print ▉ Remote Control It can offer user to adjust menu values remotely.  ① REROAD :  It reads out menu values from DVR set.  ② SET CONFIG :  The changed settings is applied to DVR The changed settings is applied to DVR.
  • Page 138 “REMOTE CONTROL” is available  for “Q.Setup” only ▉ PTZ control User can remotely control PTZ camera on  NetViewer.  1) PAN / TILT : Control PTZ camera to  up/down/left/right direction.  2) Zoom / Focus ...

  • Page 139: Web Viewer

    6.3 WEB VIEWER WebViewer enables the user to access to DVR for the remote monitoring by  network. 6.3.1 MAC ADDRESS ON IE (INTERNET EXPLORER) ‐ Type in MAC address of DVR on IE (Internet Explorer).  ‐ You can check MAC address in INFO menu by pressing INFO button in live mode. ‐ Mac address consists of  "6 digits (the last 6 digits from MAC address)" . videonetserver . com" i.e) http://0c0024.videonetserver.com  p //...

  • Page 140: Play Back

    ① IP ADDRESS: Type in MAC address ( ie) 0c0024.videonetserver.com)  ② ID : Input DVR ID (default : 00000000)  ③ PASSWORD : Input DVR password (default : 00000000)  ④ PORT : Type in 9201 as CMD port (default) and 9202 as Video port (default).  ⑤ Press "OK and live mode appears on Net Viewer.  6.3.2 PLAY BACK...

  • Page 141: (Internet Explorer)

    1. Press "PLAYBACK" button and playback menu appears.  2. Type in date and time as want.  3. Press "OK" button and recording data is played.  6.3.3 MULTIPLE DISPLAY ① Single channel mode Click channel number or double click the channel directly and then it moves  to single channel mode.  ② Various screen mode User can move to various screen modes like 4,6,8,16 channel mode.  Click the icon and it moves to the screen mode accordingly.  ③ Playback speed controll...

  • Page 142: Trouble Shooting

    TROUBLE SHOOTING 1. The system power is turn off. ▶ Check if power cable is correctly connected . ▶ Check if input voltage is correct.  ▶ If the system power does not turn on while power cable is correctly connected, please contact the supplier, or manufacturer.  2. The system power is turned on, but no video is displayed on the monitor. ▶ Check if the monitor power cable is properly connected. ▶ Check if the monitor is turned on ▶ Check if the monitor is turned on. ▶ Check if the video output cable of the DVR is properly connected to the monitor.  ▶ Unplug the power cable, and plug in again. 3. The camera numbers are displayed on the screen, but the camera images not displayed. ▶ Check if the camera video output is correctly connected to the DVR system. ▶ Check if the power cable is correctly connected on the camera. ▶ C ec t e po e cab e s co ect y co ected o t e ca e a ▶...
  • Page 143 5. Impossible to search for the recorded video. ▶ Check if there is a recorded video data when you are trying to search for on the  table. ▶ If there is no recorded video data, check if it is set to "NONE" in the record  mode of the recording setting. f th 6. The audio data is not played in recorded video data. ▶ Check if audio record option is correctly set to the camera you wish to record  audio. ▶ Check if audio mute is enabled. ▶ Check if microphone ,and speaker port are correctly connected on the rear of  DVR system.  ▶ Check if the connected microphone is properly working. ▶ Check if the connected speaker is properly operating. 7. The color of videos are strange, or video is shown abnormally. ▶ Check if the camera connected to the system has a problem.  ▶ Check if the camera is not damaged by inserting abnormal camera No. and  normal video camera video No. in replacement. ▶ Check camera No ▶ Check camera No. ▶ Check if the video system setting is the same as your camera system. Depending  on your area, the camera system can support either PAL, or NTSC. Relying on  the camera video transmission system, video process differs greatly.
  • Page 144 ▶ Check if it is cut, or cross‐wired, or shortened for the video cable to connect the  camera ,and the DVR. ▶ Check if there is a high voltage wire around the video cable connecting the  camera to the DVR system. It can cause the noise problem to decrease video  quality. ▶ Che k if it is orre t for the ideo able to onne t amera to the DVR s stem ▶ Check if it is correct for the video cable to connect camera to the DVR system.  When a normal power‐supplying cable is used instead of the video cable,  screen noise can be generated. 9. Sometimes system itself restarts. ▶ System itself can restart due to watchdog function when any problem occurs to  the DVR. 10. The connected sensor is not working. ▶ Check if the type of sensor in event setup menu is the same as the connected  sensor.

  • Page 145: Warranty

    WARRANTY The quality of this product is guaranteed by strict quality control processes,  and testing. If the product becomes non‐operational, the warranty may be  in operation. The warranty period is valid for 1 year from the date of purchase.  WARRANTY GUIDE * Check the Product Warranty Sheet to make sure it is still in effect.  • Check the problem again, and contact the supplier, or manufacturer you purchased  DVR unit from.  u t o • About product repair, exchange, or refund, we follow the "compensation regulation  for customer's loss" announced by "the Economic Planning  Board". (Korea only)  WARRANTY If the product becomes non‐operational, the warranty may be in operation. The  warranty period is valid for 1 year (s) from the date of purchase. Service fee, and  replacement parts will be charged in below cases:  1. Damaged the user's carelessness.  2. Damaged due to a natural disaster.  3. Damaged due to the user not following the instructions, and cautions written in  the user's guide.  4. Damaged due to incorrect power voltage, and/or frequency being used.  5. If the Product Warranty sheet is expired.  6. Damaged due to an engineer not employed by supplier, or manufacturer  modifying the system. ...
  • Page 146 If your system is damaged after the expiry of the warranty period, free repair  service will not be available. If you wish the system to be repaired, service fee, and  replacement parts will be charged.  PRODUCT WARRANTY Product / Model Serial Number Dealer Purchasing Date Warranty Period Warranty Period year (s) from the purchasing date year (s) from the purchasing date. Name Customer Address ▶ The Product Warranty Sheet will not be issued again.  ▶ The Product Warranty Sheet must be filled on the same day as the product's  purchase.  ▶ ▶ Thi d This document must be shown in order to receive the free repair service. ...
