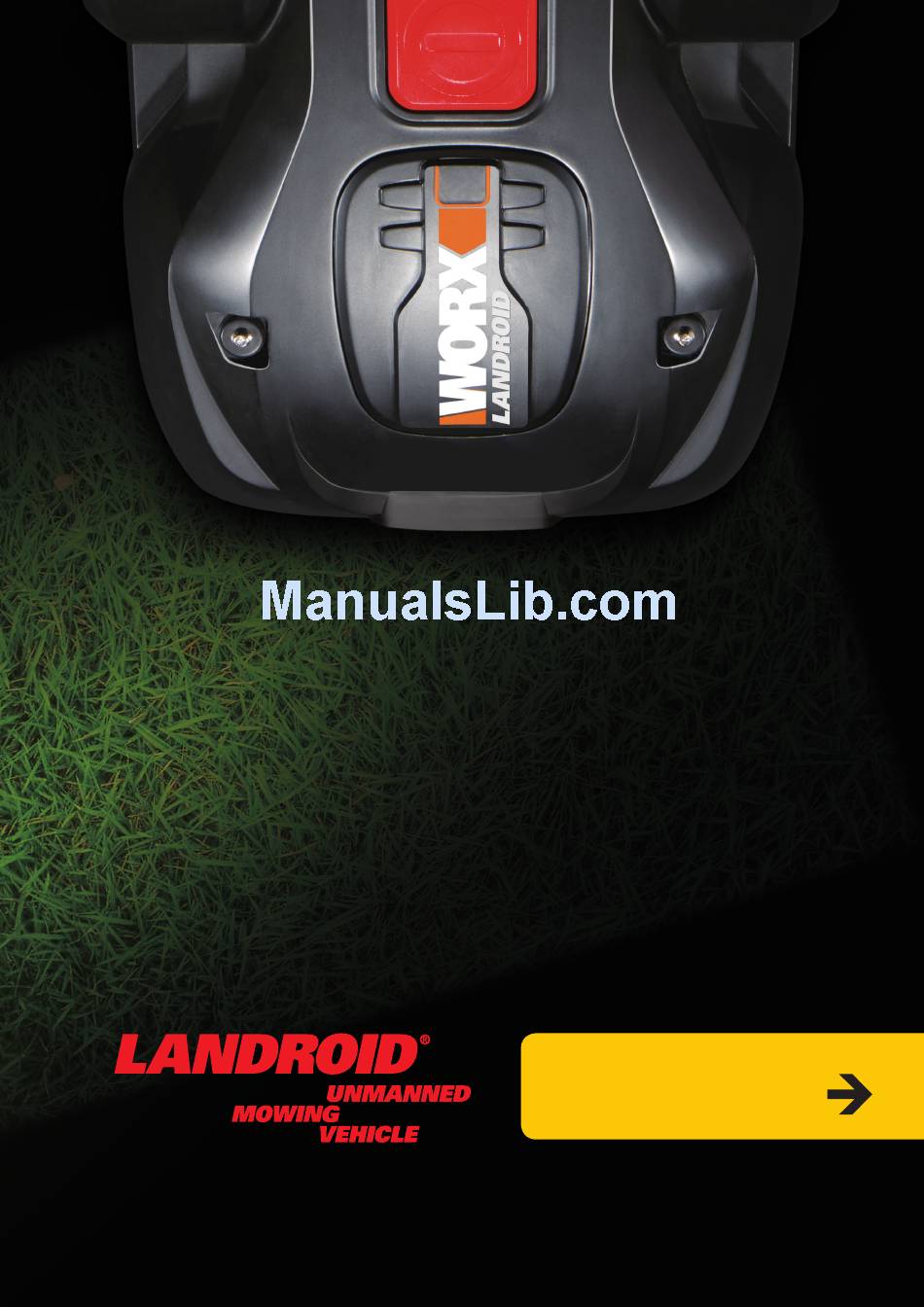

- Page 1 InstallatIon GuIde...
- Page 2 Er ist zum häufigen Mähen bestimmt – er hält Ihren Rasen ® gesund und dieser wird gepflegter aussehen als je zuvor. Je nach Größe des Rasens kann der Landroid ® programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt arbeitet.
- Page 3 Im lieferumfang Ladebasis Landroid ® 6 Basis- Begrenzungskabelrolle Haltenägel Ersatzmesser 200m (3 Sätze) Netzkabel mit Netzteil Begrenzungsnägel Bedienungsanleitung Installationsanleitung Begrenzungskabel- Abstandlehre Programmierungs- und Garantieerklärung Problemlösungsanleitung aus Ihrem schuppen Schere Hammer...
- Page 4 Zuhause – Ihr Garten Lassen Sie uns zunächst einen Blick auf das neue Zuhause Ihres Landroid werfen: Ihren Garten. Betrachten ® wir uns insbesondere die Stellen, die der Landroid problemlos befahren kann – und welche er besser ®...
- Page 5 Stellen für den Landroid zum Sperrgebiet erklären. ® 35% (20°) Blumenbeete, teiche, Pools... steigungen Sie möchten ganz bestimmt nicht, dass Ihr Landroid die Blumen Ihr Landroid bewältigt Steigungen bis 35% (20°) problemlos; ® ® mäht oder ein Vollbad nimmt. Daher sollten solche Stellen meiden Sie daher einfach alles, was steiler ist.
- Page 6 Akkus lassen sich am besten an einem kühlen Ort aufladen. Achten Sie auf eine flache Stelle ohne jegliche Hindernisse. nicht Eine Insel ist ein Bereich Ihres Rasens, die der Landroid ® befahren soll. Der Begrenzungsdraht beginnt an der Mähgrenze, verläuft dann gerade zur Insel, um sie herum und dann zurück...
- Page 7 Falls Ihr Rasen aus mehreren getrennten, aber miteinander verbundenen Flächen besteht, sollte der Korridor dazwischen mindestens 2m breit sein. Falls der Verbindungsweg zwischen Ihren Rasenflächen nicht breit genug sein sollte, müssen Sie Ihren Landroid aufheben und auf ® den zweiten Rasen setzen. Der Landroid mäht diesen Rasen...
-
Page 8: Begrenzungskabel Abstecken
Wir empfehlen, zunächst die Stellen des Rasens, an denen das Begrenzungskabel verlegt werden soll, mit einem normalen Rasenmäher oder einem Trimmer zu mähen oder zu kürzen. Dadurch kann das Kabel so nahe wie möglich am Boden verlegt werden, damit es vom Landroid nicht aus Versehen zerschnitten ®... - Page 9 Insel zeichnet und dann zum äußeren Rand zurückkehrt. Die Begrenzungsdrähte zwischen der Insel und dem Rand sollten nahe aneinander verlegt und mit demselben Nagel fixiert werden. Während des Betriebs kann dann der Landroid ® ungehindert über dieses Stück Draht fahren.
- Page 10 Begrenzungskabel an die Basis anschließen Schneiden Sie die beiden Enden des Kabels so weit ab, dass Sie die Klemmen noch bequem erreichen. Isolieren Sie die beiden Kabelenden ab. Die Kabelenden werden wie abgebildet als Eingangskabel (IN) und als Ausgangskabel (OUT) an die Ladebasis angeschlossen. Legen Sie den IN-Abschnitt des Begrenzungsdrahts unterhalb der Ladestation und verbinden Sie ihn mit der roten Klemme der Ladestation.
- Page 11 Sie es bei Bedarf eingraben. einschalten und Installation ausprobieren Jetzt wird es spannend – Sie können Ihren nun zum ersten Mal einschalten. Landroid ® Setzen Sie Ihren Landroid in den ® Arbeitsbereich, ein paar Meter von der Rückseite der Ladebasis entfernt.
- Page 12 Öffnen Sie das Tastaturfenster mit einem Druck auf die große rote Taste am Landroid ® Oberteil. Halten Sie die Ein-/Austaste gedrückt, bis sich der Landroid ® einschaltet. Drücken Sie die Taste schließen Sie dann das Tastaturfenster: Ihr Landroid ® sucht sich nun einen Weg zur Ladebasis.
- Page 13 Programmieren Wenn Sie die die Installation abgeschlossen haben, ist es an der Zeit, den Landroid zu programmieren und ihm zu sagen, wann er ® starten soll, indem Sie die unten angezeigte Tastatur benutzen. Bitte schlagen Sie im beigefügten Leitfaden zur Programmierung und Störungsbehebung nach.
-
Page 14: Wartung
Sie die Messer monatlich drehen, damit die Leistung nicht nachlässt. Die einzelnen Messer halten bis zu vier Monate, wenn täglich gemäht wird. Wenn die Messer stumpf und verschlissen sind, sollten sie durch die Ersatzmesser ersetzt werden, die mit Ihrem Landroid geliefert wurden. - Page 15 ® frequency with no restrictions. It is here to work for you. operating costs Worried about your electricity bill? Let’s do the math: if you let your Landroid work 3 hours a day, 5 days a week, ® will cost you approximately £4 in electricity*. Yes, £4 a year. A fraction of what you 25 weeks a year, your Landroid ®...
- Page 16 In the box Charging base Landroid ® 6 Base 9 Spare blades Boundary retention (3 kits) wire reel 200m pegs Power cord with AC/DC Boundary transformer Pegs Owner’s manual Installation guide Distance gauge Programming and Warranty trouble shooting statement guide...
- Page 17 - your garden Let's start by having a closer look at Landroid's new home—your lawn—highlighting the areas where it can safely go and areas it’s best for Landroid to avoid. ® obstacles that can be hit When hitting any obstacle that’s rigid, stable and taller than 15cm—such as a wall or a fence—your Landroid...
- Page 18 In the case of large bumps or dips, please consider if the blades could touch the ground; if this is the case, either make the inclines smoother or exclude those areas from your Landroid’s operation. 35% (20°) Flowerbeds, ponds, pools...
- Page 19 Your Landroid needs to know where to mow. This is why you have to mark its working area with a boundary ® wire that will form an invisible fence. This wire will also guide your Landroid to its charging base. ®...
- Page 20 2 meters wide. If your lawns are not connected by a corridor that's wide enough, then you'll have to pick your Landroid up and move it to the other ®...
- Page 21 We recommend that you first mow the lawn where the wire is to be laid using a normal lawn mower or a grass trimmer. This ensures that the wire is laid as close to the ground as possible so the Landroid does not accidentally ®...
- Page 22 The boundary wire in between the island and perimeter should be laid close together and held in place by the same boundary peg. During operation, the Landroid will be able to freely pass over this part of the wire. ®...
- Page 23 Connect the base to the boundary wire Cut the two ends of the wire to a length that’s convenient for reaching the clamps. Strip the two ends of the wire. When connecting to the charging base there will be an IN-wire and an OUT-wire, as shown.
- Page 24 In case the power cord is within the working area, you may bury it as needed. turn on and test the installation This is the exciting part where you can turn your Landroid on for the first time. ® Place your Landroid inside the ®...
- Page 25 ® to fully charge. NOTE: If your Landroid is in the charging base during a time you have programmed it to mow, then simply press the ACCESS ® button and close keypad window to send it back to mowing.
- Page 26 Before starting it for the first time: is comfortable with. 1. First you should mow your lawn with a regular push mower to get the grass at a height your Landroid ® 2. Then make sure your lawn is clear from objects such as toys and branches...
-
Page 27: Maintenance
Once it’s taken outside its territory, it will not be possible to re-start it by anyone who does not know the PIN code. This also means that you will not able to start your Landroid if you ®...
