Choisir un type de système d'évacuation

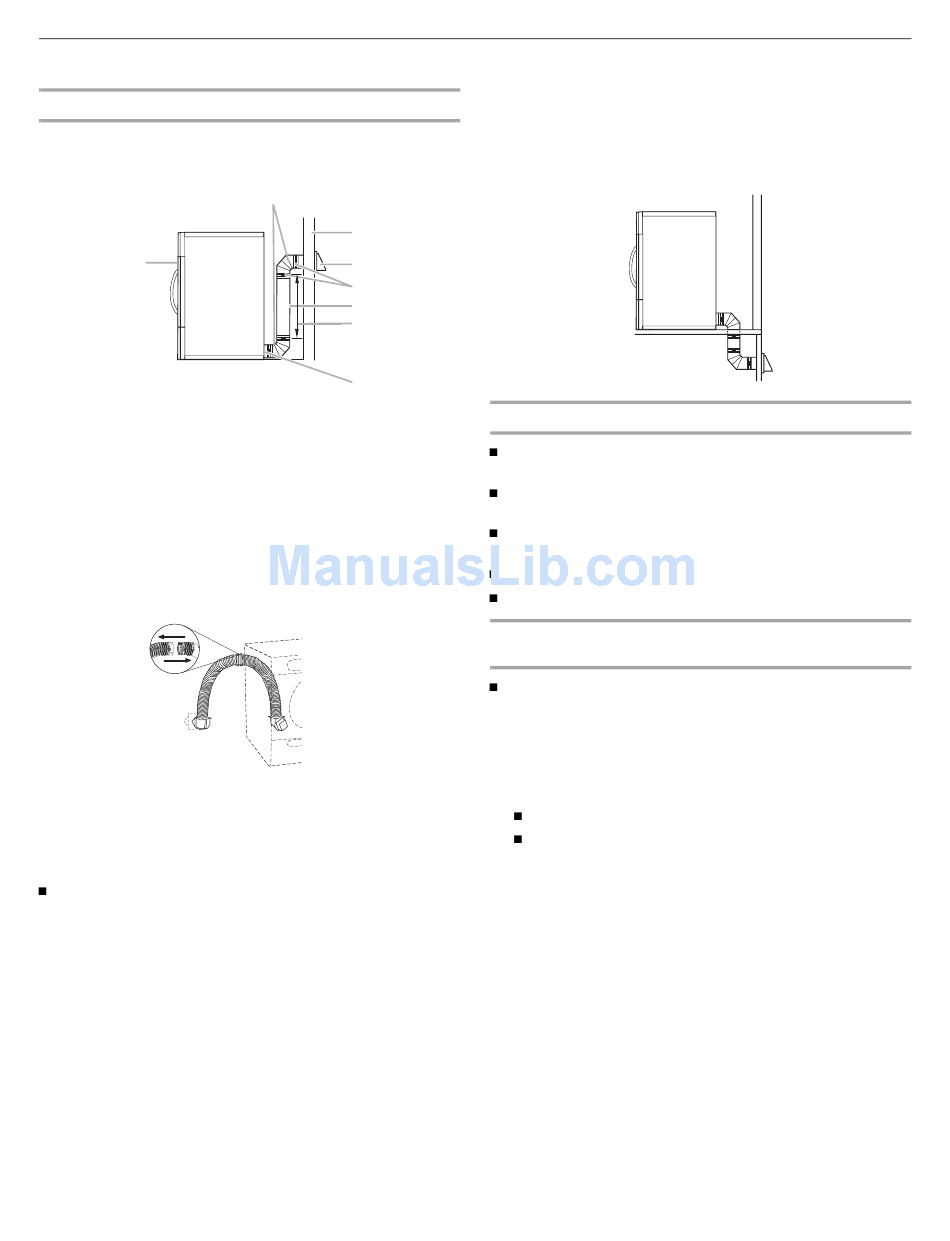

Installations d'évacuation recommandées
Les installations typiques consistent à acheminer le conduit
d'évacuation à l'arrière de la sécheuse.
A
A. Sécheuse
B. Coude G. Longueur de conduit nécessaire
C. Mur
H. Bouche de décharge
D. Clapet de décharge
E. Brides de serrage
Autres installations où le dégagement est réduit
Il existe de nombreux systèmes d'évacuation. Choisir le système
qui convient le mieux à votre installation. Une installation à
dégagement réduit est illustrée. Voir les instructions du fabricant.
Consulter le Tableau des systèmes d'évacuation 2 pour la
longueur et les changements de direction (ou coudes)
nécessaires pour un meilleur rendement de séchage.
Installation au-dessus de la sécheuse
(aussi disponible avec un coude décalé)
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Veuillez consulter la
section "Assistance ou service" de ce manuel pour commander.
Installation au-dessus de la sécheuse :
Pièce numéro 4396028
Planification du système d'évacuation
B
C
D
E
F
G
H
F. Conduit métallique rigide ou souple
pour raccorder les coudes
Dispositions spéciales pour les installations dans une
maison mobile
Le système d'évacuation doit être solidement fixé à une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de la maison mobile. Acheminer le
conduit d'évacuation vers l'extérieur.
Déterminer l'itinéraire d'acheminement du conduit
Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le
plus direct et le plus rectiligne.
Planifier l'installation pour introduire le nombre minimal de
coudes et de changements de direction.
Si des coudes ou changements de direction sont utilisés,
prévoir autant d'espace que possible.
Plier le conduit graduellement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de séchage
Utiliser le tableau des systèmes d'évacuation ci-dessous
pour déterminer le type de composants et les combinaisons
acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur
supérieure à la valeur spécifiée dans le tableau des systèmes
d'évacuation. Si la longueur du circuit est supérieure à la
valeur spécifiée dans le tableau, on observera :
Une réduction de la longévité de la sécheuse.
Une réduction du rendement, avec temps de séchage
plus longs et une plus grande consommation d'énergie.
Le tableau des systèmes d'évacuation fournit les exigences
d'évacuation qui vous aideront à atteindre la meilleure
performance de séchage.
