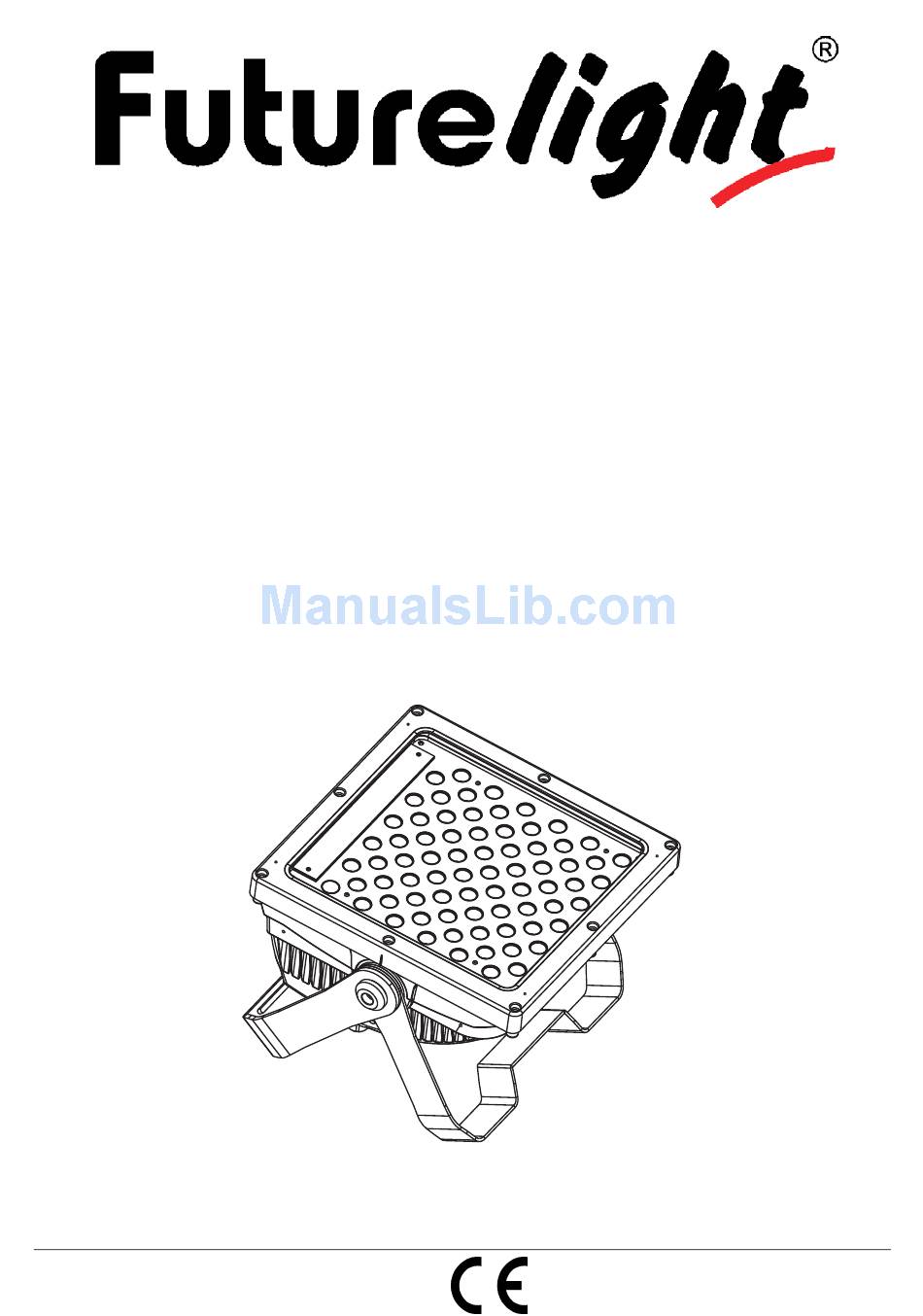

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL OFL-72 K2 3W RGB IP65 LED outdoor floodlight © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Montage ................................. 8 Befestigung ..............................8 Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät ............. 9 Anschluss ans Netz............................ -
Page 3: Einführung
BEDIENUNGSANLEITUNG OFL-72 K2 3W RGB IP65 LED Outdoor-Fluter Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten - die Bedienungsanleitung während der Lebensdauer des Produkts behalten... -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Page 5: Bestimmungsgemäße Verwendung
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! -
Page 6: Gerätebeschreibung
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass alle Gummidichtungen ordnungsgemäß montiert, das Gehäuse fest verschlossen ist und alle nötigen Schrauben gleichmäßig angezogen wurden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. -
Page 7: Geräteübersicht
Geräteübersicht (1) Hängebügel (2) Standbügel (3) Kühlrippen (4) Gehäuse (5) LEDs (6) DMX-Ausgangsbuchse (7) DMX-Eingangsbuchse (8) Spannungsversorgungs- ausgang (9) Spannungsversorgungs- eingang (10) Steuereinheit (11) Display (12) Esc-Taste (13) Up-Taste (14) Down-Taste (15) Enter-Taste 7/32 00035709.DOC, Version 1.0... -
Page 8: Installation
INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Befestigung Achtung: Festinstallation wird empfohlen! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. -
Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Page 10: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Page 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse einstellen. Drücken Sie die Enter-Taste. Über die Up-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. - Page 12 Preset value: XXX Speed Geschwindigkeitseinstellung New value: 0 – 255 Preset value: XXX CHASE 5 Fade Einstellung Fade New value: 0 – 255 Preset value: XXX Strobe Einstellung Strobe New value: 0 – 255 Preset value: XXX Speed Geschwindigkeitseinstellung New value: 0 – 255 Preset value: XXX CHASE 6 Fade...
- Page 13 DMX Mode • Drücken Sie die Enter-Taste, um ins Hauptmenü "DMX Mode" zu gelangen. • Drücken Sie die Enter-Taste und wählen Sie "DMX ADDRESS", "DMX OPERATION MODE" oder "SET AS SLAVE" durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
- Page 14 Blue value Mit dieser Funktion können Sie die statische Farbe blau auf einen Wert zwischen 0 und 255 einstellen (0 = aus, 255 = 100 % blau). Strobe Effekt Mit dieser Funktion können Sie den Strobe Effekt auf einen Wert zwischen 0 und 255 einstellen. Die Werte des Strobe Kanals entsprechen denen im Anschluss folgenden Steuerkanal-Strobe aufgeführten Dezimal-Werten.
-
Page 15: Master/Slave-Betrieb
Other Functions • Drücken Sie die Enter-Taste, um ins Hauptmenü "Other Functions" zu gelangen. • Drücken Sie die Enter-Taste und wählen Sie das gewünschte Untermenü durch Drücken der Up/Down- Tasten. • Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. Dimmer Modus umschalten Mit dieser Funktion lässt sich der Dimmer Modus einstellen. -
Page 16: Adressierung Des Geräts
6 Kanal Modus (rot, grün und blau können einzeln angesteuert werden) Dimmer und blau Preset Program Strobe grün Geschwindigkeit 4 Kanal Modus blau Dimmer grün 3 Kanal Modus grün blau Steuerkanal - Strobe Decimal Hexad. Percentage S/F Eigenschaft 00 00 0% 0% S Offen 1 95... -
Page 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 18: Introduction
USER MANUAL OFL-72 K2 3W RGB IP65 LED outdoor floodlight CAUTION! Keep this device away from rain and moisture! Unplug mains lead before opening the housing! For your own safety, please read this user manual carefully before you initially start-up. Every person involved with the installation, operation and maintenance of this device has to - be qualified - follow the instructions of this manual... - Page 19 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Page 20: Operating Determinations
OPERATING DETERMINATIONS This device is a fixed general purpose luminaire. This product is only allowed to be operated with an alternating current of 120-240 V, 50/60 Hz. This device is jet-proof (IP65) and therefore qualified for indoor and outdoor use. In order to maintain this protection grade after opening the housing, any rubber sealings must be examined for damages and always be correctly installed. -
Page 21: Description Of The Device
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, crash etc. DESCRIPTION OF THE DEVICE Features Ultra-flexible LED architectural spot... -
Page 22: Overview
Overview (1) Mounting bracket (2) Floor-stand (3) Cooling rib (4) Housing (5) LEDs (6) DMX-Out socket (7) DMX-In socket (8) Power output (9) Power input (10) Control Board (11) Display (12) Esc-button (13) Up-button (14) Down -button (15) Enter-button 22/32 00035709.DOC, Version 1.0... -
Page 23: Installation
INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation without altering its operation characteristics. Attachment Permanent installation is recommended! Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. -
Page 24: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 25: Connection With The Mains
Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Page 26: Control Board
Control Board The Control Board offers several features: you can e. g. simply set the starting address. The main menu is accessed by pressing the Enter-button. Browse through the menu by pressing Up or Down. Press the Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down. - Page 27 Preset value: XXX Speed Set running speed value New value: 0 – 255 Preset value: XXX CHASE 5 Fade Set fade value New value: 0 – 255 Preset value: XXX Strobe Set strobe value New value: 0 – 255 Preset value: XXX Speed Set running speed value New value: 0 –...
- Page 28 DMX Mode • Press [ENTER] to enter the main menu "DMX Mode". • Press [ENTER] and select "DMX ADDRESS", "DMX OPERATION MODE" or "SET AS SLAVE" by pressing [UP] or [DN]. • Press [ENTER] for selecting the desired sub menu. DMX address setting With this function, you can adjust the desired DMX-address via the Control Board.
- Page 29 Strobe With the function, you can adjust the strobe effect between values 0 and 255. The values of the strobe-channel are the same as the decimal values given in the following strobe-channel. Internal Chases • Press [ENTER] to enter the main menu "Internal Chases" •...
-
Page 30: Master/Slave-Operation
• Press [ENTER], the display shows “MODE 1”. • Press Up or Down to between “Mode 1” and “Mode 2”. • Press [ENTER] to confirm. • Press the Esc-button in order to return to the main menu. Restore factory settings With this function you can restore the factory settings of the device. -
Page 31: Addressing
Control-channel - Strobe Decimal Hexad. Percentage S/F Feature 00 00 0% 0% S Open 1 95 01 5F 0% 37% F Strobe-effect with increasing speed 96 127 60 7F 38% 50% S Open 128 159 80 9F 50% 62% F Pulse-effect in sequences 160 191 A0 BF 63% 75%... -
Page 32: Technical Specifications
DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
