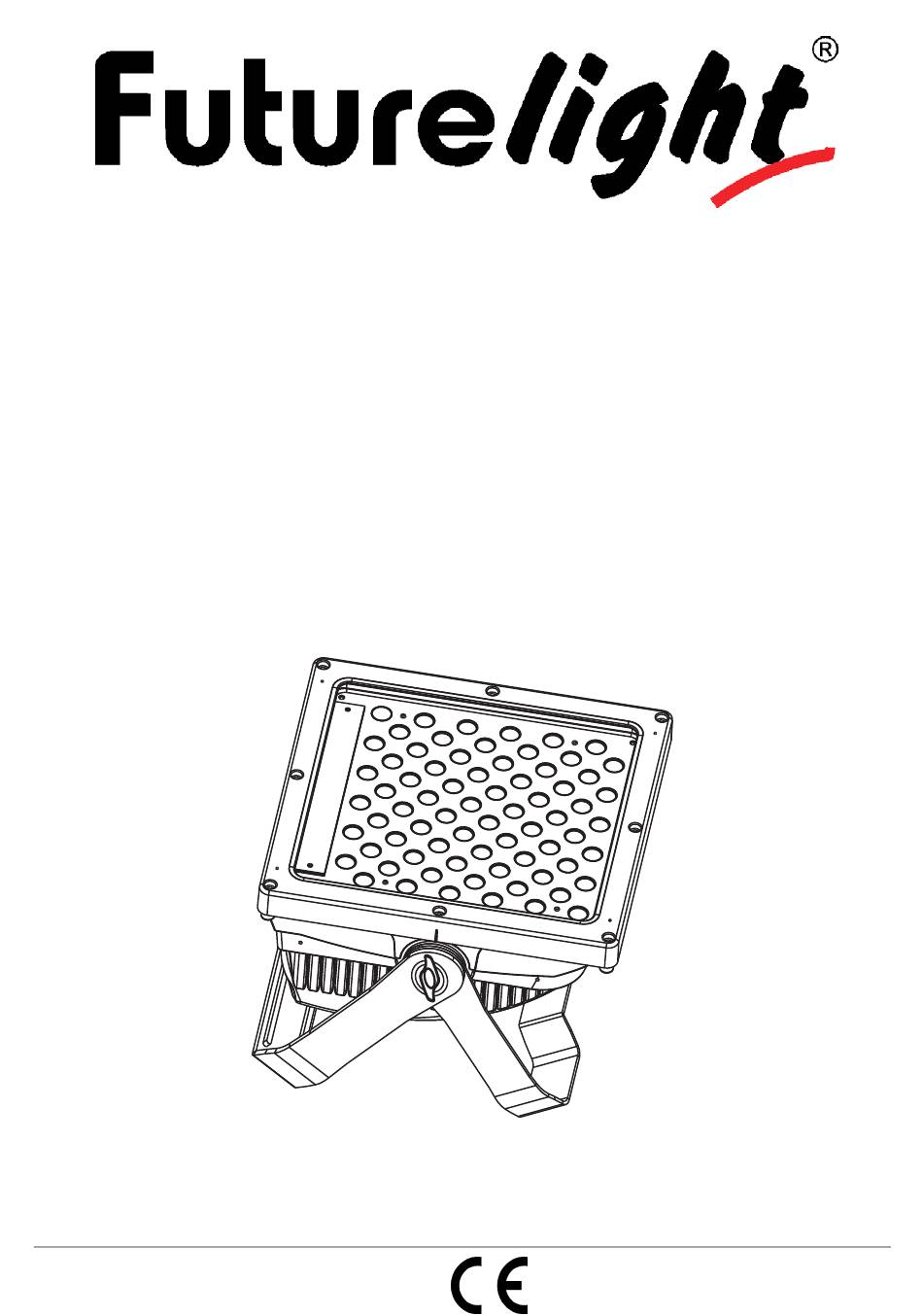

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL OFL-72 W/A IP65 LED outdoor daylight floodlight © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Montage ................................. 8 Überkopfmontage............................8 Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät ............10 Anschluss ans Netz............................ -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT OFL-72 W/A IP65 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den OFL-72 W/A IP65 aus der Verpackung. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Page 5: Bestimmungsgemäße Verwendung
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! -
Page 6: Gerätebeschreibung
Das Gerät ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass alle Gummidichtungen ordnungsgemäß montiert, das Gehäuse fest verschlossen ist und alle nötigen Schrauben gleichmäßig angezogen wurden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. -
Page 7: Geräteübersicht
Geräteübersicht (1) Hängebügel (2) Standbügel (3) Kühlrippen (4) Gehäuse (5) LEDs (6) DMX-Ausgangsbuchse (7) DMX-Eingangsbuchse (8) Spannungsversorgungs- ausgang (9) Spannungsversorgungs- eingang (10) Steuereinheit (11) Display (12) Esc-Taste (13) Up-Taste (14) Down-Taste (15) Enter-Taste (16) Fangseilöse 7/27 00050064.DOC, Version 1.1... -
Page 8: Installation
INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Page 9 Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind.
-
Page 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Page 11: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. Achtung: Nach jeweils 16 Geräten muss neu eingespeist werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der OFL-72 W/A IP65 den Betrieb auf. Stand Alone-Betrieb Der OFL-72 W/A IP65 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Page 12: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse einstellen. Drücken Sie die Enter-Taste. Über die Up-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. - Page 13 • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF” wenn nicht. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Esc-Taste, um zum Hauptmenü zurückzukehren. Manual control •...
-
Page 14: Dmx-Gesteuerter Betrieb
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der OFL-72 W/A IP65 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere OFL-72 W/A IP65 auf eine Adresse definiert, arbeiten sie synchron. -
Page 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 16: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT OFL-72 W/A IP65. You will see you have acquired a powerful and versatile device. Unpack your OFL-72 W/A IP65. - Page 17 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Page 18: Operating Determinations
OPERATING DETERMINATIONS This device is an LED outdoor daylight floodlight for creating decorative effects. This product is only allowed to be operated with an alternating current of 120-240 V, 50-60 Hz. This device is jet-proof (IP65) and therefore qualified for indoor and outdoor use. In order to maintain this protection grade after opening the housing, any rubber sealings must be examined for damages and always be correctly installed. -
Page 19: Description Of The Device
Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, crash etc. -
Page 20: Installation
(6) DMX-Out socket (7) DMX-In socket (8) Power output (9) Power input (10) Control Board (11) Display (12) Esc-button (13) Up-button (14) Down -button (15) Enter-button (16) Safety eyelet INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. - Page 21 Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.
-
Page 22: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 23: Connection With The Mains
Attention: After every 16 devices, the fixtures must have a renewed connection with the power mains. OPERATION After you connected the effect to the mains, the OFL-72 W/A IP65 starts running. Stand Alone-operation In the Stand Alone mode, the OFL-72 W/A IP65 can be used without controller. -
Page 24: Control Board
Control Board The Control Board offers several features: you can e. g. simply set the starting address. The main menu is accessed by pressing the Enter-button. Browse through the menu by pressing Up or Down. Press the Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down. - Page 25 Manual control • Press [ENTER] to enter the main menu "Manual control" • Press [ENTER] and select the desired sub menu by pressing [UP] or [DN]. • Press [ENTER] for selecting the desired sub menu. Manual operation mode The selection "Stand Alone" means Stand Alone-mode and "Master " that the device is defined as master.
-
Page 26: Dmx-Controlled Operation
Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the OFL-72 W/A IP65 will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each OFL-72 W/A IP65 correctly and independently from any other fixture on the DMX-chain. -
Page 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
