Owner's Manual
TECHCONNECT AMPLIFIER
GEBRUIKERSHANDLEIDINGDING
www.visionaudiovisual.com/nl/techconnect-nl/tc2-amp2-nl
1
TC2-AMP2_manual_nl_v1
Advertisement
Related Manuals for Vision TECHCONNECT AMPLIFIER TC2-AMP2
Summary of Contents for Vision TECHCONNECT AMPLIFIER TC2-AMP2
- Page 1 TECHCONNECT AMPLIFIER GEBRUIKERSHANDLEIDINGDING www.visionaudiovisual.com/nl/techconnect-nl/tc2-amp2-nl TC2-AMP2_manual_nl_v1...
- Page 2 VERLAGEN, DIENT U HET APPARAAT WEG TE HOUDEN VAN REGEN OF VOCHT. ‘Vision’ ontwikkelt en importeert alle producten naar de EU. Vision is volledig eigendom van Azlan Logistics Ltd, dat geregistreerd is in Engeland onder nr. 04625566 op het adres ‘Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH’...
- Page 3 WAARSCHUWINGSTEKENS Ruikt u een vreemde geur of ziet u rook, schakel dit product dan onmiddellijk uit en trek de stekker uit het stopcontact. Neem contact op met de distributeur of met Vision. VERPAKK ING Bewaar al het verpakkingsmateriaal. Dit is belangrijk wanneer u het apparaat ter reparatie moet vervoeren.

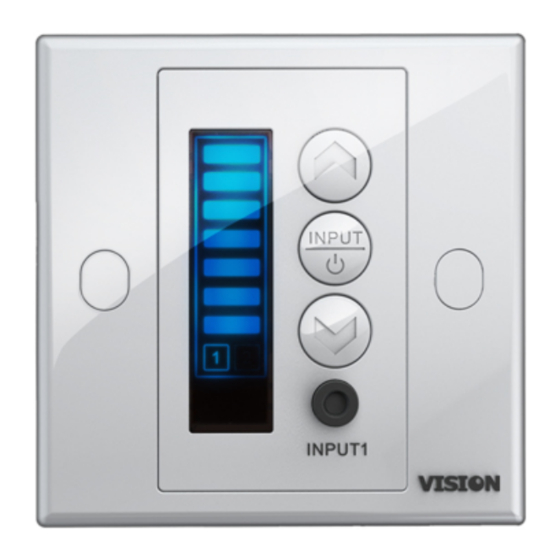

- Page 4 VOOR- EN ACHTERKANT BEDIENINGSPANEEL 1. LED-volume-indicator 2 / 8. IR-ontvanger 3 / 9. 1 Ingang 4. Volume omlaag 5. Stroomschakelaar/ Ingangkeuzeschakelaar 6. Volume omhoog 7. Contactdoos 10. Rechterspeaker uitgang 11. Linkerspeaker uitgang 12. 2 Ingang IR AFSTANDSBEDIENING 1. 1 Ingang 2.
-
Page 5: Installatie-Instructies
INSTALLATIE-INSTRUCTIES 1. TC2 VGAF3.5MM module 2. 3-Phono 3. TC2-AMP2 module 4. Blanke draadspeaker uiteinden 5. Surround Sluit het systeem volgens de afbeelding op de juiste wijze aan en zet vervolgens het apparaat aan. 1. TC2 VGAF3.5MM module 2. 3-Phono module 3. - Page 6 OPMERKING 1: De speakerkabel dient onafgeschermd te zijn met een gauge van minimaal 0,75mm. DE GARANTIE VERVALT ALS U EEN ONGESCHIKTE AFGESCHERMDE KABEL GEBRUIKT. OPMERKING 2: DIT IS EEN VERSTERKER MET LAGE IMPEDENTIE. PROBEER GEEN 100V LINE SPEAKERS AAN TE SLUITEN (Meestal zijn dit speakers met een “t” in de deelcode) Alternatieve Configuratie 1.
- Page 7 3. Een andere modus herhaal stap 2 te veranderen. Input-indicator knippert 8 keer met de andere modus. 4. Schakel de netspanning uit om wijziging toe te passen in het geheugen. Als u de instellingen aanpassen voor modus 1: 1. Check het in de stand 1. Zet het volume en input 2.
-
Page 8: Garantie
SPECIFICATIES • Stroomuitgang: 2 x 20 watts RMS @ 8 Ω • Totale Harmonische Distortie: ≤1% (20Hz-22kHz) • Frequentiebereik (line in): 20Hz~22kHz(±2dB) • Verhouding signaal-geluid (line in): ≥98dB (A-gewicht) • Positie ingangsniveau/impedantie: Line in 500mV/50kΩ • Stroomverbruik: ≤40w • Stroomtoevoer 100-240vAC 50/60Hz MAX 1.2A, DC Output 12V 3A , DC Kabel 3m •...
