Related Manuals for Levana LV-TW502
Summary of Contents for Levana LV-TW502

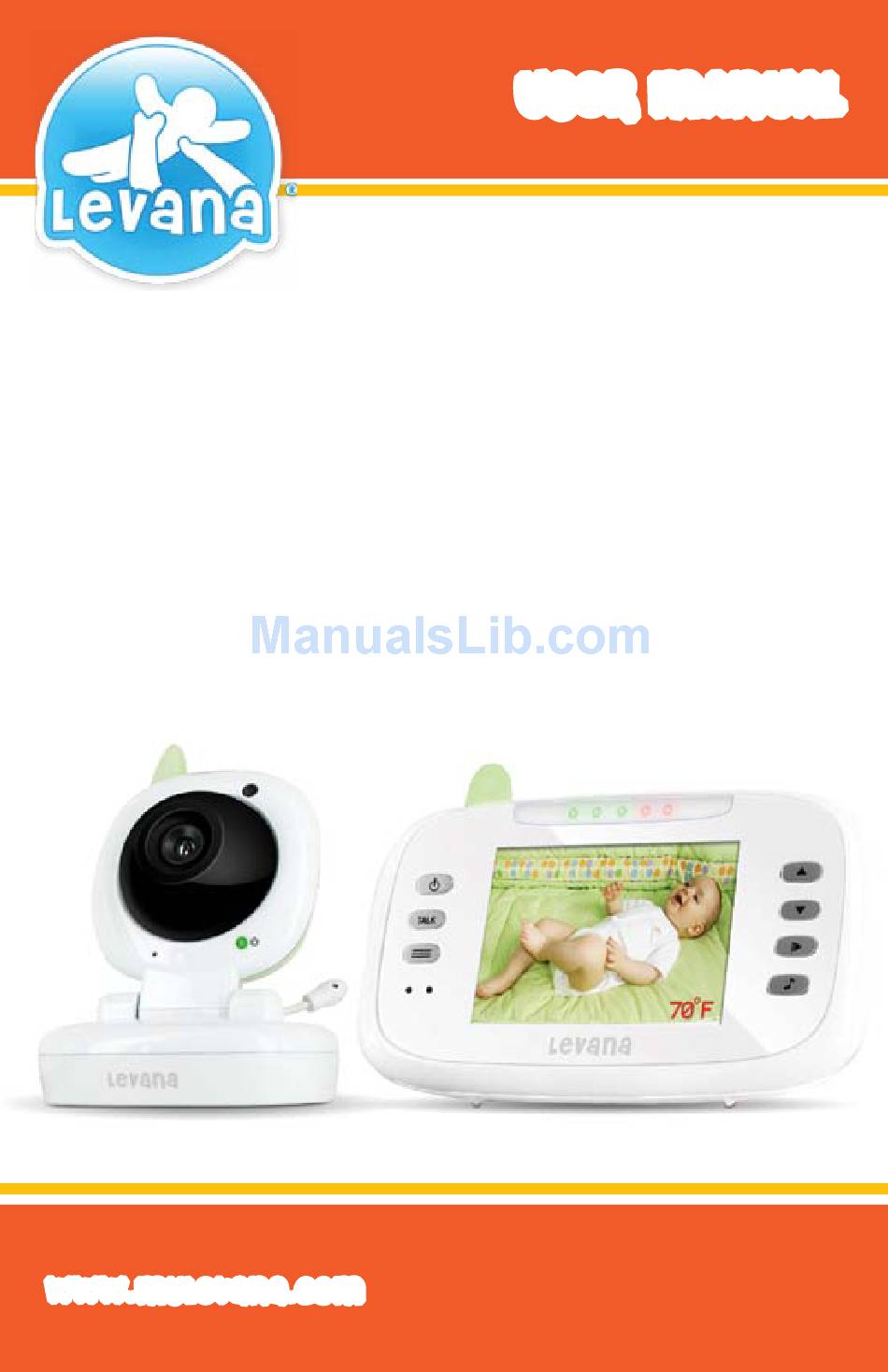

- Page 1 USeR MANUAL Safe N’ See Advanced ™ Digital Video Monitor With Talk To Baby™ Intercom Model #: LV-TW502 www.myLevana.com...
-
Page 2: Need Help
DO NOT RETURN THIS PRODUCT TO THE STORE Please contact a Levana customer support representative regarding any additional information on product features, specifications or if you need any help with set-up, we are available 24/7! Please contact us via one of the methods below: Email: support@mylevana.com... -
Page 3: Table Of Contents
3.5" LCD screen, from anywhere in your home! Feel free to relax and take comfort in knowing that your child is in good hands with Levana. TABLE OF CONTENTS NEED HELP? .............................. -
Page 4: Features
500ft away . Feel free to move around the house and no matter where you go, you will always see your baby. With Levana, you’ll never miss a moment. Large LCD for Superior Viewing Quality Imagine what you will catch your baby doing on this bright and clear, large 3.5”... - Page 5 • Levana does not endorse any of its products for illegal activities. Levana is not responsible or liable in any way for any damage, vandalism, theft or any other action that may occur while a Levana product is in use by the purchaser.
-
Page 6: Buttons And Connections - Monitor
BUTTONS AND CONNECTIONS - MONITOR... - Page 7 BUTTONS AND CONNECTIONS - MONITOR 1. Antenna Transmits and receives signals 2. Rechargeable Battery Compartment Insert the rechargeable battery here 3. Belt Clip and Support Stand Flip up to use as a belt clip, or down to use as a support stand 4.
-
Page 8: Buttons And Connections - Camera
BUTTONS AND CONNECTIONS - CAMERA... -
Page 9: Night Light
BUTTONS AND CONNECTIONS - CAMERA 1. Antenna 6. CDS Light Sensor Transmits and receives signals Detects the absence of light and turns on night vision 2. Night Vision IR LEDs 7. Power LED Allows you to see up to 10 feet in complete darkness Indicates that the camera is powered on... -
Page 10: Camera Setup And Mounting Guide
Power cords should NEVER be placed within 3 feet of a crib, or within baby’s reach. Using Levana’s Camera Setup and Mounting Guide, you can monitor your baby while they sleep safely in their crib. -
Page 11: Setting Up Your System
SETTING UP YOUR SYSTEM Battery Operation The camera unit can be powered using 4 AAA batteries instead of the included AC adapter. Remove the battery compartment cover on the bottom of the camera base, using a small phillips (cross) head screwdriver. Place 4 AAA batteries (not included) in the compartment, paying attention to the labelled polarity markings. -
Page 12: Installing The Rechargeable Battery
SETTING UP YOUR SYSTEM Installing the Rechargeable Battery Turn the belt clip on the back of the monitor unit upwards. Remove the battery compartment cover using a flat edge screwdriver to twist the battery compartment latch to the open position. Insert the included rechargeable battery, ensuring that the copper connections on the battery line up with the copper connections... -
Page 13: Night Vision
Switching the Monitor ON/OFF Press and hold the power button until you hear two beeps. The LEVANA logo will appear on the screen for a moment followed by the picture being transmitted. To turn off the unit, press and hold the power button again for 1 second. -
Page 14: Setting The Brightness
MONITOR OPERATION Setting the Brightness Press the menu button once. The brightness icon will display on the screen along with the brightness gauge that will indicate the current set level. Use the up and down buttons to adjust the brightness level up and down. Adjusting the Temperature Display The ideal temperature for a baby’s room is between 16°... -
Page 15: Adjusting The Vox Sensitivity
MONITOR OPERATION Adjusting the VOX* Sensitivity VOX = Voice Operated Transmission = Sound Detection The VOX function allows the camera to transmit video and audio immediately after a sound is heard. Once transmission begins, the video will play for 10 seconds if no more noise is heard. Pressing a button on the monitor will also turn the screen and transmission ON at any time. -
Page 16: Pairing
PAIRING THE DEVICES The camera and monitor come paired (connected) together. If you do receive this package and the devices do not automatically connect and transmit, you may do so manually. Light Sensor Slide the power switch on the right hand side of the camera to the OFF position. -
Page 17: Troubleshooting
TROUBLESHOOTING PROBLEM SOLUTION Equipment does not function • Camera and/or monitor are not switched on • The battery is dead or defective • The power adapters are not connected No reception/Screen freezes or turns black • Camera and monitor are not paired •... -
Page 18: Specifications
SPECIFICATIONS Camera Specifications Input Power..................100 - 240 VAC, 50 - 60 Hz ~ 200mA Output Power ..................6 VDC ~ 800mA IR LEDs and Range ................4 LEDs, 10 foot range Range....................500 Feet Maximum Frequency Range ................2.4 GHz Operable Temperature ...............32 ˚ F to 104 ˚ F (0 ˚ C to 40 ˚ C) Transmission Power ................15 ~17 dBm Monitor Specifications Input Power ..................100 - 240 VAC, 50 - 60 Hz ~ 200 mA... -
Page 19: Fcc Statement
FCC STATEMENT This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference received, including interference that may cause undesired operation. -
Page 20: Safety Instructions
SAFETY INSTRUCTIONS Read and Keep Instructions: All the safety and operating instructions should be read before the video baby monitor is operated. Water and Moisture: This product is designed for indoor use only. The unit should not be exposed to rain, moisture, dripping or splashing. -
Page 21: Product Warranty Information
USA 14305 Warranty Terms 1. LEVANA products are guaranteed for a period of one year from the date of purchase against defects in workmanship and materials. This warranty is limited to the repair, replacement or refund of the purchase price at LEVANA’s option. - Page 24 USA 14305 Conditions de garantie 1. Les produits de LEVANA sont garantis pour une période d’un an de la date d’achat originale contre les défauts de fabrication et de matériaux. Cette garantie est limitée à la réparation, le remplacement ou le remboursement du prix d’achat à...
- Page 25 CONSIGNES DE SÉCURITÉ Periode de non utilisation : Débranchez les adaptateurs de la prise murale pendant de longues périodes de non-utilisation. Ventilation: Ce moniteur pour bébé ne devrait pas être utilisé sur un lit, un divan, un tapis ou une surface similaire qui pourrait bloquer les ouvertures de ventilation, ou être placés dans un espace clos, tel qu’une bibliothèque ou un tiroir qui peut empêcher l’...
- Page 26 DÉCLARATION DE LA FCC Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet équipement ne doit pas causer d’interférences nuisibles et (2) Cet équipement doit accepter toute interférence reçue, y compris les interférences capables de causer un mauvais fonctionnement.
- Page 27 SPÉCIFICATIONS Spécifications de la caméra Puissance d’ e ntrée ................100 - 240 VAC, 50 - 60 Hz ~ 200mA Puissance de sortie ................6 VDC ~ 800mA DEL IR et portée ................4 DEL, 10 pieds Portée ....................500 Pieds Max. Fréquence ..................2,4 GHz Température opérable ...............
- Page 28 DÉPANNAGE PROBLÈME SOLUTION L’ é quipement ne fonctionne pas • L’appareil n’a pas été allumé • La pile est déchargée ou défectueuse • L’adaptateur CA / CC n’a pas été connecté Pas de réception/ l’ é cran fige ou • Les appareils ne sont pas jumelés devient noir •...
- Page 29 OPÉRATION DU MONITEUR Portée • Lorsque la distance entre la caméra et le moniteur est trop grande, l’ é cran devient noir et l’icône de portée apparaîtra , si cela se produit, il faut rapprocher les appareils. Réglage du volume Pendant le fonctionnement normal de surveillance, vous pouvez appuyer sur les boutons haut et bas sur l’...
- Page 30 OPÉRATION DU MONITEUR Réglage de la sensibilité VOX VOX = Transmission à contrôle de voix = Détection de son La fonction VOX cause la caméra à transmettre la vidéo et l’audio immédiatement après qu’un son est entendu. Une fois que la transmission commence, la vidéo jouera pendant 10 secondes si aucun bruit de plus n’...
- Page 31 OPÉRATION DE LA CAMÉRA Réglage de la luminosité Appuyez et retenez la touche menu une fois. L’icône de luminosité s’affichera sur l’ é cran avec la jauge de luminosité qui indique le réglage actuel. Utilisez les touches haut et bas pour augmenter ou réduire le niveau de luminosité.
- Page 32 Allumer/éteindre le moniteur Appuyez et retenez la touche d’alimentation jusqu’à ce que vous entendez deux bips. Le logo Levana apparaîtra sur l’ é cran pendant un moment suivi par l’image en cours de transmission. Pour éteindre l’appareil, appuyez et retenez la touche d’alimentation...
- Page 33 MISE EN ROUTE Installation de la pile rechargeable Tournez la pince de ceinture à l’arrière du moniteur vers le haut. Retirez le couvercle du compartiment de la pile en utilisant un tournevis plat pour tourner le verrou du compartiment à piles à la position ouverte.
- Page 34 MISE EN ROUTE Fonctionnement à pile La caméra peut être alimentée par 4 piles AAA plutôt que par l’adaptateur secteur fourni. Retirez le couvercle du compartiment de la base de la caméra, en utilisant un tournevis à tête Phillips cruciforme (croix). Placez 4 piles AAA (non incluses) dans le compartiment, en accordant une attention à...
- Page 35 JAMAIS être placés moins que 3 pieds du lit de bébé ou de la portée du bébé. Utilisant le guide de montage et d’installation de la caméra de Levana, vous pouvez surveiller votre bébé pendant qu’il dort en toute sécurité dans son lit de bébé.
- Page 36 TOUCHES ET CONNEXIONS - CAMÉRA 1. Antenne Transmet et reçoit des signaux 6. Capteur de lumière CDS Détecte l’absence de lumière et allume la 2. DEL IR de vision nocturne vision nocturne Vous permet de voir jusqu’à 10 pieds à la 7.
- Page 37 TOUCHES ET CONNEXIONS - CAMÉRA...
- Page 38 TOUCHES ET CONNEXIONS - MONITEUR 1. Antenne Transmet et reçoit des signaux 2. Compartiment de piles rechargeables Insérez la batterie rechargeable ici 3. Pince de ceinture et pied de support Tournez la pince de ceinture vers le haut pour le porter sur votre ceinture ou vers le bas comme un pied de support 4.
- Page 39 TOUCHES ET CONNEXIONS - MONITEUR...
- Page 40 • Levana n’approuve aucune utilisation illégale des produits Levana. Levana n’ e st pas responsable en aucune manière en cas de dommage, de vandalisme, de vol ou toute autre action pouvant survenir lorsqu’un produit Levana est en cours d’utilisation par l’acheteur.
- Page 41 Technologie numérique sans fil ClearVu® La technologie ClearVu® assure une image exceptionnelle et une clarté de son afin que vous puissiez observer et entendre votre enfant jusqu’à 450pi. Avec Levana, vous ne manquerez jamais un moment. Grand ACL pour une qualité d’affichage supérieur Imaginez ce que vous pouvez voir votre enfant faire à...
- Page 42 INTRODUCTION Félicitations pour votre achat du moniteur vidéo numérique pour bébé TW502 de Levana! Ce moniteur utilise la technologie numérique avancée Clearvu® qui offrira une vue claire de la chambre de votre bébé, peu importe où vous êtes à la maison.
- Page 43 ? NE RETOURNEZ PAS CE PRODUIT AU MAGASIN Veuillez contacter d’abord un représentant du service de support à la clientèle de Levana pour toute information supplémentaire sur les fonctionnalités du produit, les caractéristiques techniques ou toute assistance pour la configuration.
- Page 44 MANUEL DE L'UTILISATEUR Safe N’ See Advanced ™ Moniteur vidéo pour bébé numérique avec interphone parle au bébé Modèle #: LV-TW502 www.myLevana.com...
