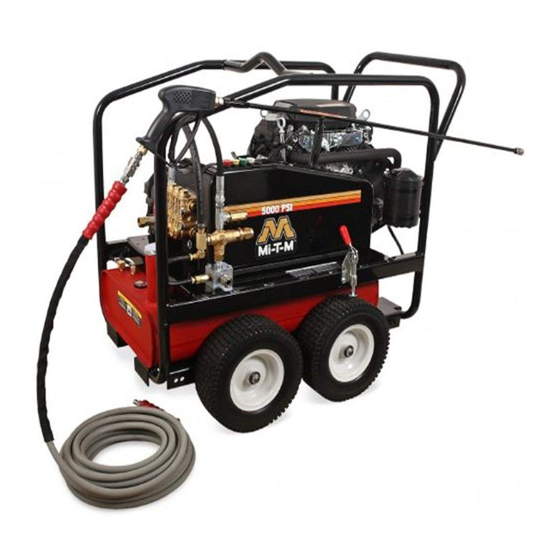

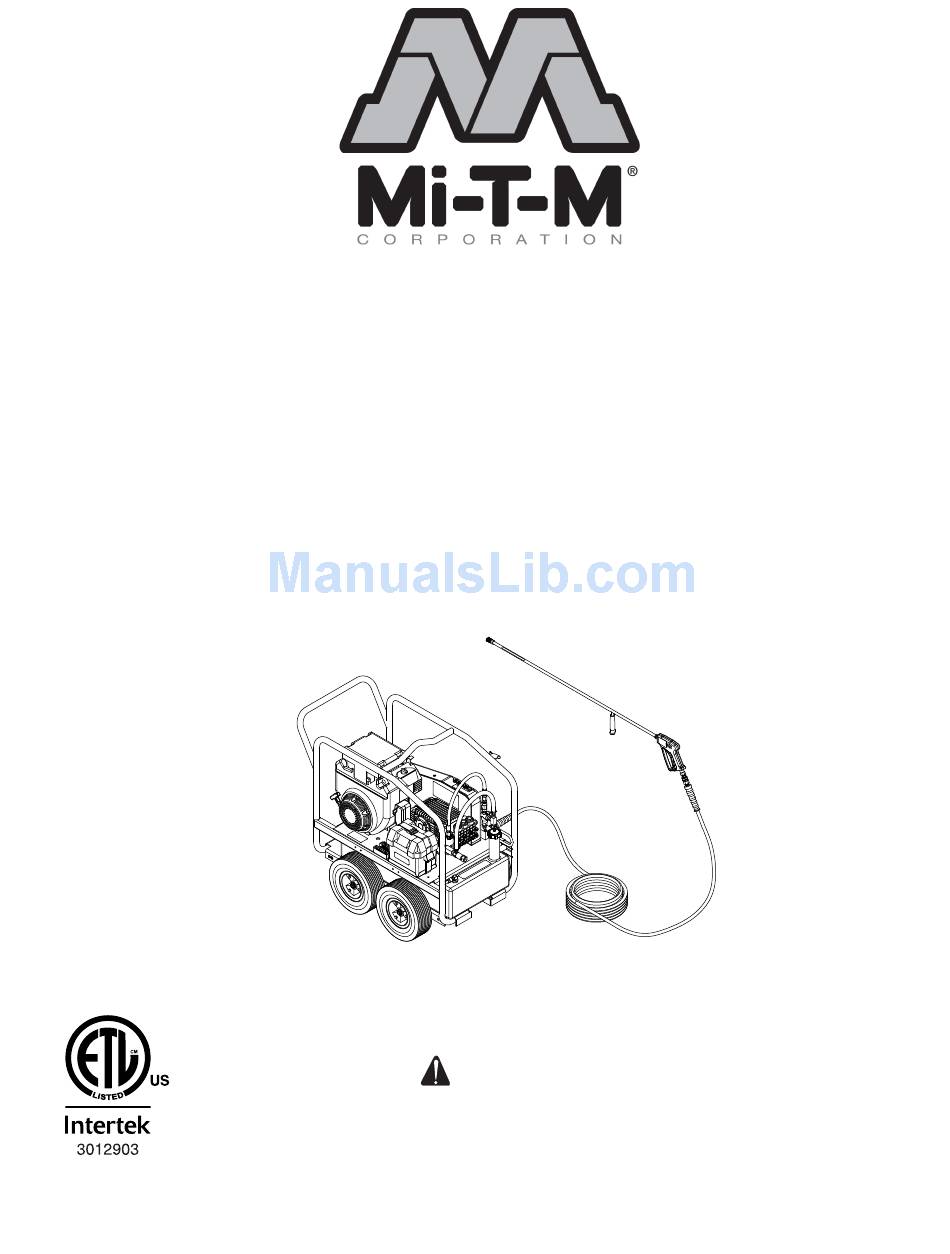

OPERATOR'S MANUAL
FOR ALL Mi-T-M
®
CWC-GASOLINE
& DIESEL
COLD WATER BELT DRIVEN
PRESSURE WASHERS
CAUTION
RISK OF INJURY!
READ MANUAL BEFORE OPERATING!
THIS MANUAL IS AN IMPORTANT PART OF THE PRESSURE WASHER
AND SHOULD REMAIN WITH THIS UNIT WHEN YOU SELL OR RENT IT.
©Copyright 2006, Mi-T-M Corporation®
Form #37-0492-E/S-08706
CWC-GASOLINE / DIESEL Operator's Manual
Advertisement
Chapters
Table of Contents
Related Manuals for Mi-T-M CWC-GASOLINE
Summary of Contents for Mi-T-M CWC-GASOLINE
- Page 1 RISK OF INJURY! READ MANUAL BEFORE OPERATING! THIS MANUAL IS AN IMPORTANT PART OF THE PRESSURE WASHER AND SHOULD REMAIN WITH THIS UNIT WHEN YOU SELL OR RENT IT. ©Copyright 2006, Mi-T-M Corporation® Form #37-0492-E/S-08706 CWC-GASOLINE / DIESEL Operator's Manual...
-
Page 2: Table Of Contents
PRIMING THE PUMP ....................... 4 START-UP ......................... 4 CLEANING WITH DETERGENTS ..................5 SHUTDOWN ........................5 storaGe & Maintenance ....................16-17 SPECIFIC MAINTENANCE ..................... 6 WINTERIZING ........................7 troublesHootinG ........................18 accessories ..........................19 stateMent of WarrantY ....................20-22 notes ............................23 CWC-GASOLINE / DIESEL Operator's Manual... -
Page 3: Introduction
Mi-T-M pressure washer. The contents of this manual are based on the latest product information available at the time of publication. Mi-T-M reserves the right to make changes in price, color, materials, equipment, specifications or models at any time without notice. -
Page 4: Important Safety Instructions
In the state of California, the above is required by law. (Section 4442 of the California Public Resources Code.) Other states may have similar laws. Federal laws apply on federal lands. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 5: Risk Of Asphyxiation
This includes electrical from contact with electricity. outlets, light bulbs, fuse boxes, transformers, the unit itself, etc. electrical sHocK DO NOT allow metal components of the pressure washer to come in contact with live electrical components. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 6: Risk Of Burns
Turning the machinery over by hand during adjustment or cleaning might start the engine and machinery with it. Do not operate the unit without all protective covers in place. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 7: Risk Of Bodily Injury
Service in clean, dry, flat area. Block wheels to prevent unit from moving. Do not move the unit by pulling on the hose. !SAVE THESE INSTRUCTIONS! CWC-GASOLINE / DIESEL Operator's Manual... -
Page 8: Cwc-Features Drawings
0. Water Inlet & Strainer 24. Belt . Quick Disconnect Fuel Line 25. Decal-Warning: Risk of Injection 2. Decal-Caution: Fuel Type 26. Brake 3. Easy Start Valve 27. Decal-Warning: Muffler Hot 4. Fuel Tank 28. Quick Connect Nozzle CWC-GASOLINE / DIESEL Operator's Manual... -
Page 9: Safety Decals
•RIESGO DO EXPLOSION: No rocie liquidos inflammables. •RIESGO DE LESION: Use unicamente equipo con clasificacion •Proteja la bomba de la congelacion. adecuada. •Coloque el seguro del gatillo en la posicion apagado cuando no este usando el producto. 34-0812-E/S-011800-ENG. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 10: Installation & Preparation
Make certain the oil is on the "Full" mark on the dipstick or in the center of the oil sight glass. If the level risK of unit burstinG! appears to be low, fill with Mi-T-M pump oil #AW-4085-0016. do not store/oPerate unit in freeZinG enVironMents! 6. -
Page 11: Quick Connect Nozzles
Gun sHould at this time. As shown in the drawing below, retract the locking ring on alWaYs be locKed in tHe off Position WHen not in use! the quick-connect fitting to remove the nozzle. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 12: Unloader
The unloader has been preset at the factory and should only be adjusted by a trained Mi-T-M Service Representative. DO NOT adjust the pressure on your own! tHerMal relief ValVe: To ensure the bypass water temperature does not exceed acceptable levels, never allow the pressure washer to operate in the bypass mode (with the unit running and the trigger closed) for more than three minutes. -
Page 13: Pre-Start Inspection Procedures
WasHer until You HaVe read and understood all safetY Precautions and instructions listed in tHis Manual. incorrect oPeration of tHis unit can cause serious inJurY!! do not alter or ModifY tHis eQuiPMent in anY Manner! CWC-GASOLINE / DIESEL Operator's Manual... -
Page 14: Operating Instructions
0. Because your pressure washer delivers a high pressure spray and a variety of spray patterns, there are many cleaning jobs that can be done without the use of detergents. If a cleaning agent is required, see "Cleaning With Detergents" pg. 5 for the correct procedures. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 15: Cleaning With Detergents
Mi-T-M detergents with this unit. 4. Connect the Detergent Injector to the unit as directed in the Detergent Injector Manual. -
Page 16: Storage & Maintenance
If necessary, loosen one set of pulley screws and adjust in or out to properly align. Tighten the pulley screws and check the tension again. 5. Replace the beltguard and tighten the fasteners securely. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 17: Winterizing
. Gather the following items: 32˚F 0˚C a. Two 5 gallon containers. b. One gallon of antifreeze. (Mi-T-M recommends an environmentally safe antifreeze.) c. Water supply. d. Three foot hose, 1/2-3/4 I.D. with a 3/4 inch male garden hose fitting. -
Page 18: Troubleshooting
Safety Relief/ Burst disk is ruptured . Replace safety Relief/ Burst disk. caused by an unloader malfunction. NEVER run unit without safety Relief/ Burst disk. Doing so can cause an explosion! 2. Detect and correct unloader problem. CWC-GASOLINE / DIESEL Operator's Manual... -
Page 19: Accessories
*PSI and GPM must be specified when ordering. Mi-T-M All-Purpose Cleaner, Paint Surface Prep, House & Deck Wash, and Heavy Duty Degreaser are specially for- mulated detergents for use with all Mi-T-M pressure washers and are packaged in one (1), five (5), and fifty-five (55) gallon containers. Contact Mi-T-M Customer Service Department at (800) 553-9053 for more information. -
Page 20: Statement Of Warranty
4. The use of other than Genuine Mi-T-M Repair Parts will void warranty. Parts returned, prepaid to our factory or to a Mi-T-M Authorized Service Center will be inspected and replaced free of charge if found to be defective and subject to warranty. There are no warranties which extend beyond the description of the face hereof. -
Page 21: Your Warranty Rights And Obligations
-As the SORE owner, you should however be aware that Mi-T-M may deny you warranty coverage if your SORE or a part has failed due to abuse, neglect, or improper maintenance or unapproved modifications. - Page 22 (6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective, provided that such diagnostic work is performed at a warranty station. (7) Mi-T-M is liable for damages to other engine components proximity caused by a failure under warranty of any warranted part.
-
Page 23: Notes
NOTES Serie CWC Manual Del Operador... - Page 24 TABLA DE CONTENIDO INTrODuCCIóN ............................25 ADvErTENCIAS DE SEgurIDAD ImpOrTANTES ................... 26-29 RieSgO De explOSión O inCenDiO ....................... 26 RieSgO De aSfixia ............................. 27 RieSgO De inyeCCión O leSión SeveRa pOR CORtaDuRa ............. 27 RieSgO De eleCtROCuCión O ChOque eléCtRiCO ................. 27 RieSgO De queMaDuRaS .........................
-
Page 25: Introducción
Si requiere de servicio, llame a la oficina de servicio a clientes de Mi-T-M. SErvICIO A CLIENTES ¡LLAmE A NuESTrO NúmErO TELEfóNICO DE LArgA DISTANCIA grATuITA pArA AvErIguAr CuáL ES... -
Page 26: Advertencias De Seguridad Importantes
ADvErTENCIAS DE SEgurIDAD peligRO: Deben observarse siempre las precauciones basicas, incluyendo las siguientes. lea todas las advertencias de seguridad antes de usar la lavadora a presión. pELIgrO pOSIBLE CONSECuENCIA prEvENCIóN rIESgO pueden ocurrir lesiones graves o fatales Siempre opere la lavadora en una área bien ventilada libre de ocasionadas por chispas normales en vapores inflamables, polvo combustible y gases o materiales DE ExpLOSIóN O... -
Page 27: Riesgo De Asfixia
ADvErTENCIAS DE SEgurIDAD lea todas las advertencias de seguridad antes de usar la lavadora a presión. pELIgrO pOSIBLE CONSECuENCIA prEvENCIóN rIESgO DE ASfIxIA pueden sufrirse lesiones graves o fatales esta lavadora a presión fue diseñada para uso externo como consecuencia de la inhalación de únicamente. -
Page 28: Riesgo De Quemaduras
ADvErTENCIAS DE SEgurIDAD lea todas las advertencias de seguridad antes de usar la lavadora a presión. pELIgrO pOSIBLE CONSECuENCIA prEvENCIóN rIESgO DE pueden producirse lesiones graves nunca permita que ninguna parte de su cuerpo haga contacto si se toca el motor de gasolina, el con el motor de gasolina, el silenciador o areas adyacentes. -
Page 29: Riesgo De Lesión Corporal
ADvErTENCIAS DE SEgurIDAD lea todas las advertencias de seguridad antes de usar la lavadora a presión. pELIgrO pOSIBLE CONSECuENCIA prEvENCIóN pueden ocurrir lesiones graves o fatales ¡buSque atenCión MéDiCa De eMeRgenCia si rIESgO DE LESIONES si los detergentes entran en contacto está... -
Page 30: Características
ELEmENTOS y COmpONENTES fEATurES LISTINg 1. tirador 15. tapa de combustible con medida 2. armazón 16. Manquera de alta persión 3. gancho alzamiento 17. Seguro del gatillo 4. Motor 18. pistola de gatillo 5. batería 19. Manguera de descarga de alta presión 6. - Page 31 CALCOmANIAS DE SEgurIDAD NO rETIrE LAS CALCOmANIAS DE SEgurIDAD DE LA uNIDAD A mENOS quE LAS rEEmpLACE pOr LAS CALCOmANIAS DE SEgurIDAD mAS rECIENTES! Referencia no.12 Calcomanía- precaucion: Referencia no. 6 Calcomanía- precaucion: Combustible del gasolina (pieza no. 34-0835) batería (pieza no. 34-0848) CAuTION prECAuCION CAuTION...
-
Page 32: Instalación Y Preparación
¡No almacene/opere la unidad en ambi- entes de congelación! Revise el palito o indicador de nivel de aceite en el cárter de la bombas Mi-T-M #AW- 4085-0016. esté seguro que el petróleo está en la marca “llena” del palito o en el ADVERTENCIA centro del vidrio del petróleo. -
Page 33: Boquillas De Conexión Rapida
INSTALACION y prEpArACION AdvertenciA BOquILLAS DE CONExION rApIDA: pueden conectarse rápidamente varias boquillas al extremo de la vara para ¡rIESgO DE INyECCION CAuSANTE cambiar el patrón de rociado o para usar la característica de detergente. asegúrese DE LESIONES grAvES! que la conexión está seguramente calzada, al usar los conectores rápidos (C.R.). en caso contrario el agua a alta presión puede despedir la boquilla de la vara, causando ¡NuNCA mIrE DIrECTAmENTE lesiones graves o daños importantes. -
Page 34: Suministro De Agua
DESCArgADOr: el descargador ha sido preajustado en la fábrica y solo deberá ser ajustado por un Representante de Mi-t-M capacitado para servicio. váLvuLA pArA DISIpAr CALOr: para asegurar que la temperatura del agua derivada no exceda los niveles aceptables, nunca permita que la lavadora a presión opere en función de derivación (con la unidad... -
Page 35: Procedimientos De Inspección Previos Al Inicio
INSTALACIóN y prEpArACIóN prOCEDImIENTOS DE INSpECCIóN ANTES DEL ENCENDIDO: antes de encender la unidad, realice los siguientes procedimientos: Revise el nivel de aceite de la bomba. Revise la malla filtrante de la entrada de agua. Limpie o reemplace de ser necesario. Vea “Suministro de agua”, #2. -
Page 36: Instrucciones De Operación
Consulte con el Servicio al Cliente de Mi-t-M, si usted requiere servicio. PrecAucion ASEgurE la pistola a gatillo en la posición “Off” siempre que cambie las boquillas de conexión rápida. -
Page 37: Lavado Con Detergentes
Debido a las caracerísticas desconocidas y a menudo corrosivas de muchos detergentes usados comúnmente en la industria de lavado a presión, se recomienda únicamente el uso de detergentes Mi-t-M con esta unidad. Conecte el inyecciõn de detergente a la unidad como se explica en los instrucciones del inyecciõn de detergente. -
Page 38: Almacenaje Y Mantenimiento
Se recomienda intervalos de 250 horas, después de la carga inicial. pueden requerirse cambios con mayor frecuen- cia, si el aceite parece sucio o lechoso. use aceite para bombas de Mi-t-M (pieza no. aW-4085-0016) y llene sólo hasta la marca en el vidrio. nO llene en exceso. -
Page 39: Acondicionamiento Para El Invierno
Reúne los artículos siguientes: 32˚F 0˚C Dos recipientes de 5 galones. un galón de anticongelante. (Mi-t-M recomienda un anticongelante seguro para el medio ambiente.) Suministro de agua. Una manguera de tres pies de largo con un D.I. de 1/2-3/4 y con un adaptador macho de manguera de jardín de 3/4 de pulgada. -
Page 40: Diagnóstico Y Solución De Fallas
LOCALIzACION DE fALLAS CauSa pRObable SintOMa SOluCiOn varios problemas del motor. el motor no arranca. Refiérase al Manual del Motor que acom- paña a su unidad. los componentes de la unidad están permita que se descongele. Si se con- congelados. gela cualquier parte de la unidad, puede acumularse una presión excesiva en la unidad, lo que podría causar que la... -
Page 41: Accesorios
El limpiador de uso general, el preparador de superficies para pintar, el limpiador de casa y pisos de terrazas, y el desengrasante de uso pesado, son detergentes Mi-t-M especialmente formulados para usarse con todas las lavadoras a presión Mi-t-M y se envasan en recipientes de uno (1), cinco (5) y cincuenta-cinco (55) galones. -
Page 42: Declaracion De Garantía
DECLArACIóN DE gArANTíA Mi-t-M garantiza que todas las piezas (excepto aquellas a las que se hace referencia abajo), de su nueva lavadora a presión CWC Series Cestán libres de defectos en materiales y mano de obra durante los periodos siguientes:... -
Page 43: Nota
NOTA Serie CWC Manual Del Operador... - Page 44 Serie CWC Manual Del Operador...
