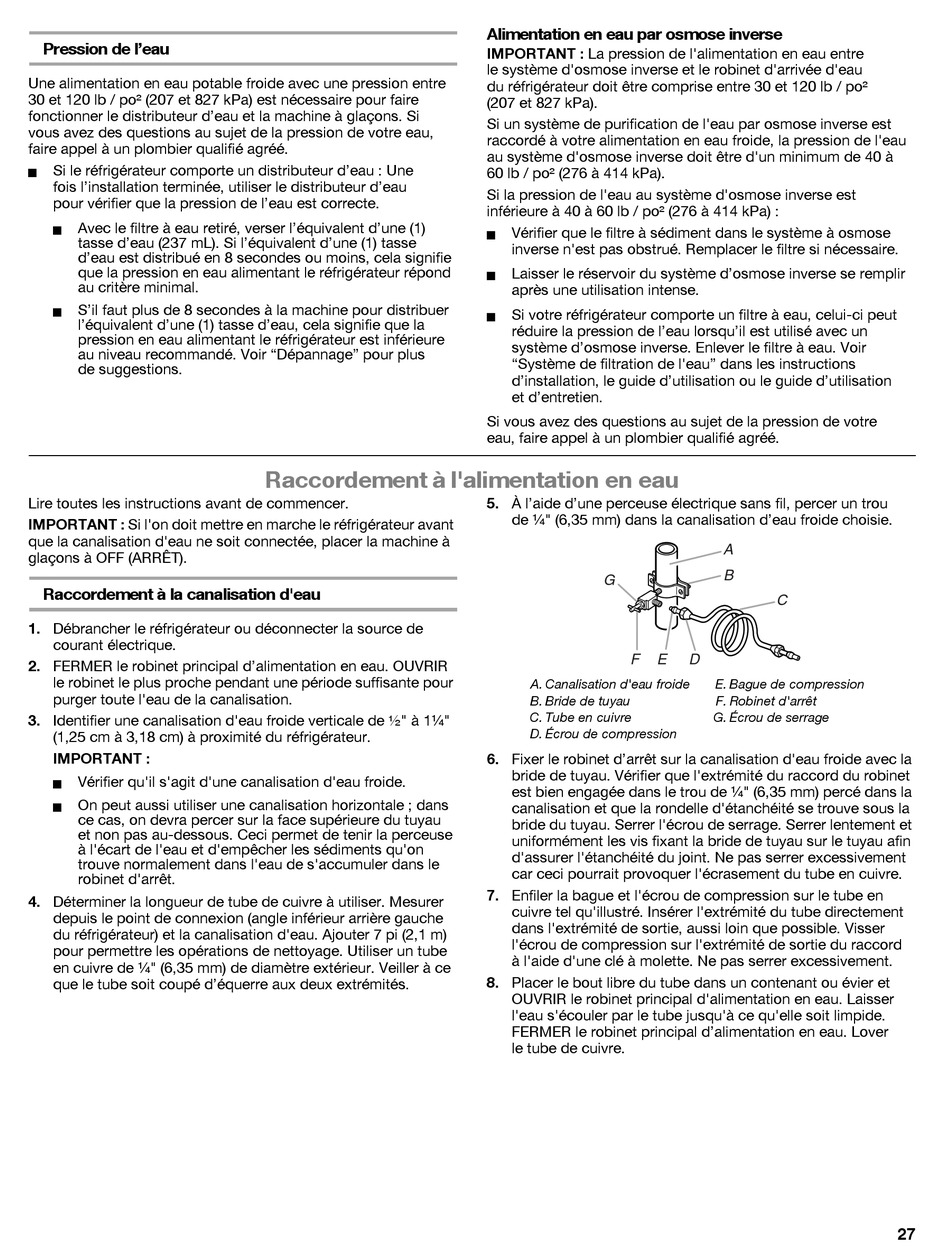

Raccordement À L'alimentation En Eau - Whirlpool W10462760B Use & Care Manual

Top mount refrigerator
Hide thumbs

Advertisement

Pression de l'eau
Une alimentation en eau potable froide avec une pression entre
30 et 120 lb / po² (207 et 827 kPa) est nécessaire pour faire
fonctionner le distributeur d'eau et la machine à glaçons. Si
vous avez des questions au sujet de la pression de votre eau,
faire appel à un plombier qualifié agréé.
Si le réfrigérateur comporte un distributeur d'eau : Une
n
fois l'installation terminée, utiliser le distributeur d'eau
pour vérifier que la pression de l'eau est correcte.
Avec le filtre à eau retiré, verser l'équivalent d'une (1)
n
tasse d'eau (237 mL). Si l'équivalent d'une (1) tasse
d'eau est distribué en 8 secondes ou moins, cela signifie
que la pression en eau alimentant le réfrigérateur répond
au critère minimal.
S'il faut plus de 8 secondes à la machine pour distribuer
n
l'équivalent d'une (1) tasse d'eau, cela signifie que la
pression en eau alimentant le réfrigérateur est inférieure
au niveau recommandé. Voir "Dépannage" pour plus
de suggestions.
Lire toutes les instructions avant de commencer.
IMPORTANT : Si l'on doit mettre en marche le réfrigérateur avant
que la canalisation d'eau ne soit connectée, placer la machine à
glaçons à OFF (ARRÊT).
Raccordement à la canalisation d'eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d'alimentation en eau. OUVRIR
le robinet le plus proche pendant une période suffisante pour
purger toute l'eau de la canalisation.
3. Identifier une canalisation d'eau froide verticale de ½" à 1¹⁄₄"
(1,25 cm à 3,18 cm) à proximité du réfrigérateur.
IMPORTANT :
Vérifier qu'il s'agit d'une canalisation d'eau froide.
n
On peut aussi utiliser une canalisation horizontale ; dans
n
ce cas, on devra percer sur la face supérieure du tuyau
et non pas au-dessous. Ceci permet de tenir la perceuse
à l'écart de l'eau et d'empêcher les sédiments qu'on
trouve normalement dans l'eau de s'accumuler dans le
robinet d'arrêt.
4. Déterminer la longueur de tube de cuivre à utiliser. Mesurer
depuis le point de connexion (angle inférieur arrière gauche
du réfrigérateur) et la canalisation d'eau. Ajouter 7 pi (2,1 m)
pour permettre les opérations de nettoyage. Utiliser un tube
en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce
que le tube soit coupé d'équerre aux deux extrémités.
Raccordement à l'alimentation en eau
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau entre
le système d'osmose inverse et le robinet d'arrivée d'eau
du réfrigérateur doit être comprise entre 30 et 120 lb / po²
(207 et 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système d'osmose inverse doit être d'un minimum de 40 à
60 lb / po² (276 à 414 kPa).
Si la pression de l'eau au système d'osmose inverse est
inférieure à 40 à 60 lb / po² (276 à 414 kPa) :
Vérifier que le filtre à sédiment dans le système à osmose
n
inverse n'est pas obstrué. Remplacer le filtre si nécessaire.
Laisser le réservoir du système d'osmose inverse se remplir
n
après une utilisation intense.
Si votre réfrigérateur comporte un filtre à eau, celui-ci peut
n
réduire la pression de l'eau lorsqu'il est utilisé avec un
système d'osmose inverse. Enlever le filtre à eau. Voir
"Système de filtration de l'eau" dans les instructions
d'installation, le guide d'utilisation ou le guide d'utilisation
et d'entretien.
Si vous avez des questions au sujet de la pression de votre
eau, faire appel à un plombier qualifié agréé.
5. À l'aide d'une perceuse électrique sans fil, percer un trou
de ¹⁄₄" (6,35 mm) dans la canalisation d'eau froide choisie.
G
F
E
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
6. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la
bride de tuyau. Vérifier que l'extrémité du raccord du robinet
est bien engagée dans le trou de ¹⁄₄" (6,35 mm) percé dans la
canalisation et que la rondelle d'étanchéité se trouve sous la
bride du tuyau. Serrer l'écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de tuyau sur le tuyau afin
d'assurer l'étanchéité du joint. Ne pas serrer excessivement
car ceci pourrait provoquer l'écrasement du tube en cuivre.
7. Enfiler la bague et l'écrou de compression sur le tube en
cuivre tel qu'illustré. Insérer l'extrémité du tube directement
dans l'extrémité de sortie, aussi loin que possible. Visser
l'écrou de compression sur l'extrémité de sortie du raccord
à l'aide d'une clé à molette. Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d'alimentation en eau. Laisser
l'eau s'écouler par le tube jusqu'à ce qu'elle soit limpide.
FERMER le robinet principal d'alimentation en eau. Lover
le tube de cuivre.
A
B
C
D
E. Bague de compression
F. Robinet d'arrêt
G. Écrou de serrage
27
