1. BEDIENFELD & FERNBEDIENUNGSBESCHREIBUNG

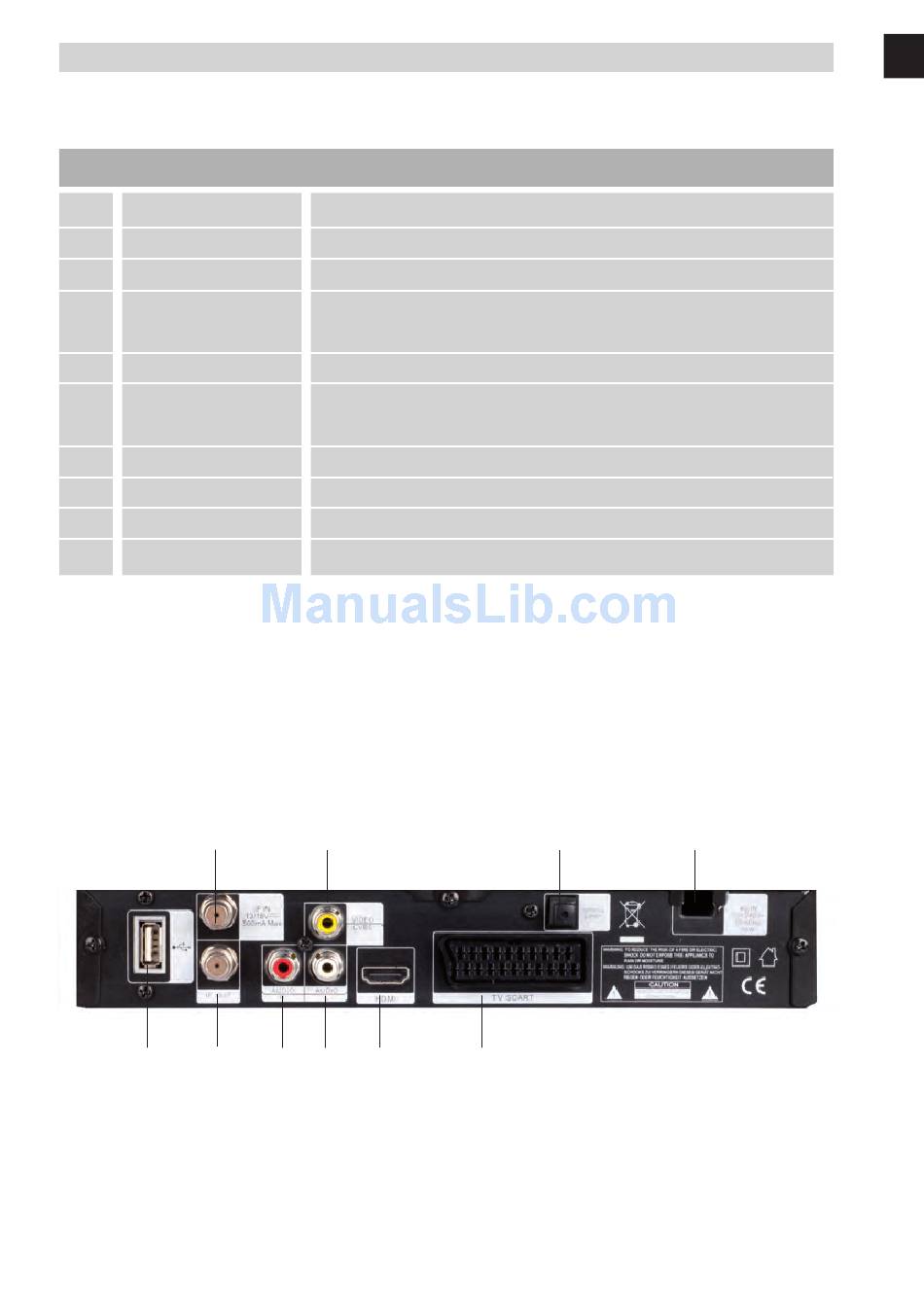

1.2 Beschreibung der Rückseite
Nr. Taste
1 IF OUT
2 LNB IN
3 TV (Ausgang)
4 220–240 V ~
50/60 Hz, 25 W
5 HDMI
6 VIDEO
7 OPTISCH/SPDIF
8 AUDIO R
9 AUDIO L
10 USB
2
1
10
Erklärung
LNB-Anschluss für einen zweiten Receiver
LNB-Anschluss
SCART-Anschluss TV-Gerät
Netz-Anschluss
Anschluss zur digitalen Übertragung von Audio- und
Video-Signal.
CVBS Videostecker-Verbindung (RCA)
Optischer Digitalausgang
Stereo Audio-Cinch-Anschluss Rechts
Stereo Audio-Cinch-Anschluss Links
USB 2.0
6
5
8 9
5
7
3
4
DVB-S Receiver
