Préparation des panneaux (panneaux en bois
personnalisés uniquement)
Panneaux de porte

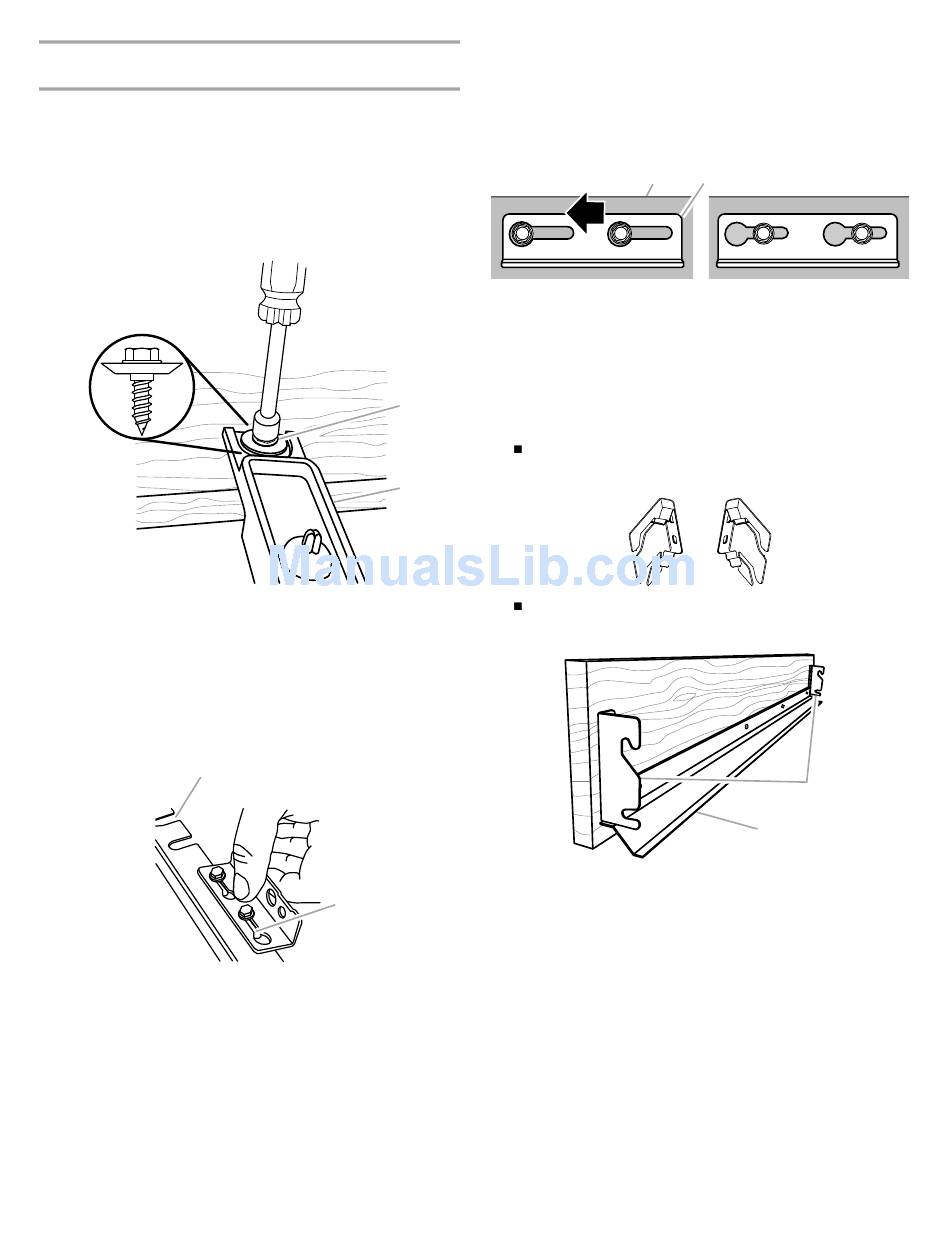

1. Placer les panneaux sur une surface ferme et plate avec
l'avant orienté vers le bas.
2. Localiser les deux trous pré-percés de la rive latérale du côté
poignée du panneau de porte.
3. En utilisant la cale d'installation comme guide de profondeur,
fixer une rondelle à épaulement et une vis à tête hexagonale
pointue (fournies avec le réfrigérateur) dans le panneau de
porte prépercé (2 par porte).
A. Rondelle à épaulement et vis à tête hexagonale pointue
B. Cale d'installation
4. Pour le support de montage : insérer les vis à tête hexagonale
et bout pointu (fournies avec le réfrigérateur) dans le bois, au
sommet des panneaux de porte, à l'endroit où les trous ont
été pré-percés.
REMARQUE : Pour fixer le support au sommet du panneau
de porte, il est essentiel d'utiliser la vis de ⁵⁄₈", c'est-à-dire la
plus longue des vis fournies.
A
A. Trou en forme de U
B. Encoche
5. Fixer un support de montage au bord supérieur de chaque
panneau de porte en plaçant l'extrémité large de la fente en
forme de trou de serrure par-dessus les vis et en faisant
glisser le support de sorte que les vis soient bien centrées
dans les fentes.
REMARQUE : Commencer par les vis situées au centre des
encoches tel qu'illustré, puis déplacer le panneau de porte
selon le besoin pour l'alignement.
Panneau de la grille supérieure
1. À l'aide des vis à tête hexagonale fendue fournies avec le
réfrigérateur, fixer un support de montage de chaque côté du
panneau de la grille supérieure.
A
IMPORTANT : Voir la section "Pièces fournies" pour choisir
les supports à utiliser pour l'installation.
B
B
2. À l'aide des vis à tête ronde (fournies avec le réfrigérateur),
fixer la garniture de la grille au bas du panneau de la grille.
REMARQUE : La garniture de grille est préinstallée sur les
ensembles de panneaux.
A
B
A. Panneau de porte
B. Support de montage
Utiliser les supports de grille intégrée pour une installation
de grille complètement intégrée avec une grille de pleine
hauteur.
Utiliser les supports pour grille standard pour une
installation grille intégrée standard avec un soffite fermé
ou ouvert.
A. Supports de grille supérieure
B. Garniture de grille blanche (fixée par ruban
adhésif à la porte du réfrigérateur)
A
B
